| MOQ: | 1個 |
| 価格: | USD 25-45 / Piece |
| 標準パッケージ: | 耐衝撃フォームインサートを備えた帯電防止バッグ、輸出グレードの段ボール箱 |
| 配達期間: | サンプルの場合は 3 ～ 7 営業日、量産の場合は 15 ～ 25 日 |
| 支払方法: | T/T、L/C、ペイパル、ウェスタンユニオン |
| 供給能力: | 月あたり 50,000 個 |

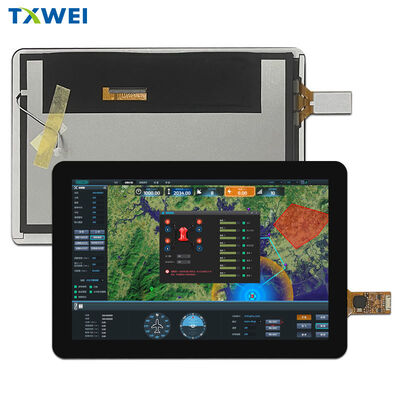

信号整合性、静電容量センシングアーキテクチャ、光学ラミネーション、熱的ディレーティングに関する差別化されたエンジニアリングブリーフ。パネルを単に購入するのではなく、仕様を決定する設計チーム向けに書かれています。
人間工学とピクセルジオメトリは不可分です。8.0インチ対角線で、1920×1200の行列は約 283ピクセル/インチ (√(1920²+1200²)/8.0) になります。この密度は、通常視力のオペレーターが30～70 cmの一般的なHMI表示距離で個別のピクセル構造を認識するしきい値をはるかに上回っているため、ベクトルUI要素や小さなグリフは知覚可能なエイリアシングなしでレンダリングされます。
16:10比率 (1.60) は任意ではありません。これは黄金比（φ ≈ 1.618）に近く、その面積対周長経済性は、産業用および医療用ソフトウェアを定義する、高密度でマルチカラムのレイアウト（トレンドチャートと設定値テーブル、コントロールクラスターの横）に有利です。4:3パネルでは垂直スタッキングとスクロールを強制されますが、ワイドキャンバスは情報が空間的に共存することを可能にし、オペレーターのナビゲーションコストを削減します。
LVDS（TIA/EIA-644）は、広いシングルエンドピクセルバスを小さな低電圧差動ペアの集合に変換します。標準的な 7:1 マッピングは、7つのシングルエンドビットを1つの差動ラインに折りたたむため、タイミングを伴う24ビットRGBバスは、約28本の導体から5つのペアに収縮します。ここでは 奇数/偶数チャネルグループ （ELV0-3 / OLV0-3 およびクロック）として整理されています。
エンジニアリング上の結果は複合的です。約1.2 Vの制御されたコモンモードと約350 mVの差動スイングは、比較的低い動的電力（P ∝ C·V²·f）で高速な遷移エッジをもたらします。密接に結合されたペアは遠距離場をキャンセルし、コモンモード放射を抑制します。そして控えめなスイングは、レシーバーイコライゼーションなしでコネクタやフレックス全体でアイダイアグラムを開いたままにします。8インチパネルが内部ハーネスの数十センチメートルを横断する場合、そのマージンは堅牢な設計と断続的な設計の違いです。
モジュールは ガラスオンガラス（G+G） 構造を採用しています。個別のITOセンサーガラスを、別のカバーガラスの下にラミネートします。これにより、センシング基板と構造的なフロントガラスが分離され、それぞれを最適化できます。センサーは電極ジオメトリと光学的な中立性、カバーガラスは硬度と耐衝撃性です。
センシングは 相互静電容量 です。送信電極に電圧が印加され、受信電極は各交差点で結合された電荷を測定します。指先がフリンジングフィールドの一部を偏向させ、ローカライズされたΔCを生成し、コントローラーが重心に解決します。 ILI2132 フロントエンドは標準化されたUSB HIDデジタイザーパケットを報告するため、ホストはカスタムドライバー開発なしでネイティブタッチデバイスを列挙します。これは実際のエンジニアリング価値を持つ統合のショートカットです。
結合されていないすべての空気インターフェースは、表面あたり約4%のフレネル反射と、周囲光を散乱させる内部ライトガイドパスを作成します。スタック（SCAを介したカバーガラスからセンサーへ、OCAを介したセンサーからパネルへ）を光学的に結合することで、これらのインターフェースが除去され、明るい光の下での実効コントラストが向上し、内部反射アーティファクトが減衰し、衝撃や汚染の侵入に対する機械的剛性が追加されます。
カバーレンズは、2つのエンジニアリングされた表面機能を提供します。1つは 指紋防止（AF） 層で、表面エネルギーを低下させて疎油性スマッジを防ぎます。もう1つは 反射防止（AG） エッチングで、鏡面ハイライトをマットフィールドに散乱させます。設計は ≥85%の透過率 と ≥6H の硬度を達成しながら、光学的な明瞭度を維持します。
エッジライトバックライトは 36個の白色LED を集めてライトガイドプレートに供給し、標準で 1000 cd/m²（最大1200 cd/m²）の輝度を 70%以上の均一性 で提供します。輝度ヘッドルームは、高輝度環境システムにおける運用指標です。これにより、加算的な周囲光反射が転送曲線の暗部を圧縮したときに、ディスプレイの 実効コントラスト比 を維持します。
定格LED寿命は 20,000時間 で、これは初期輝度の50%になるまでの間隔を55 mA/LEDで定義します。光減衰は接合温度とともに加速し、駆動電流は直接その温度に結合します。したがって、定格寿命を維持するには、単なる電気的コンプライアンスだけでなく、熱設計（適切な背面放熱とエンクロージャー換気への配慮）が必要です。
モジュールは 3.3 V のVDDINレールから動作し、オンモジュールDC/DCステージに供給してパネルの内部ゲート/ソース電源を生成します。バックライトは個別の高コンプライアンス文字列です（V7 信頼性評価マトリックス 標準330 mA /最大390 mA、36個のLEDで16.8～19.2 V）。定電流LEDドライバーは、輝度をVFビンニングと熱ドリフトから保護するために不可欠です。PWMまたはアナログ調光は、色度シフトなしで実用的な輝度範囲を拡張します。7 信頼性評価マトリックスバックライトを駆動する前にVDDINをアサートしてください。電源オフ時にはバックライトを最初にデアサートしてください。ラッチアップとパネル内の残留電荷を回避するために、ロジックおよびアナログレールのランプ順序を尊重してください。7 信頼性評価マトリックステスト項目
| 低温保管 | -30℃ / 96 H |
|---|---|
| 高温動作 | 60℃×90%RH / 96 H |
| 低温動作 | -30℃（30分）↔ +85℃（30分）、10サイクル |
| 高温/高湿度保管 | 60℃×90%RH / 96 H |
| 熱衝撃およびコールドショック | -30℃（30分）↔ +85℃（30分）、10サイクル |
| 合格基準には、機能異常、欠落または短絡したセグメント、明瞭度の低下、非表示状態、および液晶漏れは除外されます。モジュールは、エンベロープ全体で電気的 | および |
| 光学的整合性を維持する必要があります。 | 8 統合エンジニアリングノート |
タッチウィンドウのサイジング。ボンディング公差を吸収するために、LCDアクティブエリアに対してカバーレンズウィンドウを片側0.3～0.5 mm増やしてください。機械的ルーティング。
| 1920×1200 WUXGA、16:10、約283 PPI | 低解像度4:3 / 16:9;粗いPPI | ビデオリンク |
|---|---|---|
| LVDS差動シリアル、低EMI、少ない導体 | パラレルRGB：広帯域、EMIが発生しやすいバス | タッチ |
| G+G静電容量、ILI2132、USB HID | 抵抗膜方式、またはファームウェアが必要なI2Cタッチ | 光学スタック |
| フルラミネーション、AF+AG、≥85% T、≥6H | エアギャップ、未処理のレンズ | 熱エンベロープ |
| -30℃～+85℃ | 狭いコンシューマー範囲 | 10 アプリケーションドメイン |
| セルフサービスキオスクおよびチケット販売端末 · 小売POSおよびインタラクティブマーチャンダイジング · 産業用制御パネルおよび機械HMI · 医療用モニターおよび診断フロントパネル · 車載、EV、充電ステーション端末 · デジタルサイネージおよびスマートビルディング制御ハブ。 | 11 よくある質問 | なぜ16:9ではなく16:10なのですか？ |
なぜI2CではなくUSBタッチなのですか？
