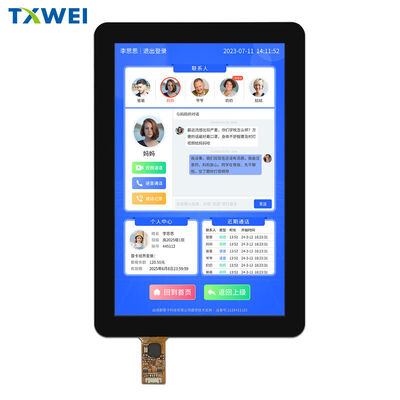

8インチ高画質 TFT 高明るさ 1920*1200 LVDS 広温タッチ画面ドローンのリモコンディスプレイ

製品

TFT LCD ディスプレイ

TFT LCDモジュール

TFT液晶画面

円形TFT LCD

スクウェア TFT ディスプレイ

棒タイプTFT

HDMI ドライバボード

VGAドライバーボード

容量性タッチパネル

3インチ液晶

4インチLCD

7インチlcdモジュール

10インチLCDモジュール

連絡ください

今連絡してください

8インチ高画質 TFT 高明るさ 1920*1200 LVDS 広温タッチ画面ドローンのリモコンディスプレイ

MOQ:	1
価格:	交渉可能
配達期間:	4～6時間
支払方法:	L/C、D/A、D/P、T/T
供給能力:	10000個

起源の場所

ブランド名

TXWEI

CE FCC ROHS

モデル番号

TXW800035B1-TY

ドキュメント

ピクセル数:

1920*1200

見る方向:

インターフェイスを表示します:

1000ニット

アクティブエリア:

172.224(高さ) * 107.64(垂直)

外形サイズ:

197.5×132.30×6.85mm

動作温度:

-30+85°C

保管温度:

-30+85°C

タッチテクノロジー:

ILI2132

タッチインターフェース:

ハイライト:

8インチのTFT液晶ディスプレイ

高明度のドローンリモートスクリーン

LVDS 広温タッチスクリーン

製品説明

TXW800035B1-TY 8インチ産業用WUXGAディスプレイモジュール

1製品概要

についてTXW800035B1-TYシェンzhen Tianxianwei Technology Co., Ltd によって設計された高性能8インチTFT LCDモジュールで,次世代のモバイルおよび埋め込みディスプレイアプリケーションのために構築されています.1920 × 1200 (WUXGA)このモジュールは,特殊な視覚的明晰さを提供します.16.700万色,データ豊富なインターフェース,高画質メディア再生,精密なタッチ制御システムに最適です.アーキテクチャは,TFTパネル,ドライバIC,柔軟なプリント回路 (FPC) を組み合わせています.LEDバックライトユニット (BL)容量感触パネル (CTP) を,シームレスな統合のために最適化された統一されたコンパクトな組成に.

2ディスプレイアーキテクチャと光学性能

TXW800035B1-TYの核心にはオークロック型LCD構造伝染性があり,通常は黒いこの設定は,深黒レベル,高コントラスト比,そしてエネルギー効率の良い操作を保証します.これは,バッテリー駆動の携帯機器にとって特に価値があります.

決議:1920 (H) × 1200 (V) ピクセル WUXGAクラス,鮮明なテキストレンダリングとスムーズな画像再現のために283PPIのピクセル密度を提供します
色深さ:16.7M色,ソフトウェアで選択可能で,微妙な色分けと写真の忠実性を可能にします
見る方向:80°/80°/80°/80° (典型) 均等な広角性能で,ほぼあらゆる方向から一貫した画像品質を保証
表示モード:透射性,通常黒色室内や制御された環境照明環境に最適化

3バックライトシステム&ルミナンスのエンジニアリング

このモジュールはエンドライトバックライトの建築電源は白いLEDチップ36個この設計では,熱制御性を維持しながら,顕著な明るさレベルを達成します.

典型的な明るさ:1000 cd/m2 周囲の高照明で読み取れるのに十分
最大明るさ:1200 cd/m2 要求の高い視力シナリオのピーク出力
照明の均一性:≥70% (最小) 表示面全体で知覚可能な輝度グラデーションがないことを保証する
LED 前向き電圧 (VF):16.8V~19.2V
LED前向き電流 (IF):330mA (典型) 390mA (最大)

LEDの寿命に関する考慮事項:
バックライトは20千時間LEDチャネルあたり55mAで原始出力の50%まで光量が低下する点として定義される使用寿命.推奨される電流の限界を超えて動作すると,ルメン減価が加速しますシステム設計者は,バックライトの長寿を最大化するために,電流調節ドライバーと熱消耗戦略を実装する必要があります.

4触覚技術:G+G容量構造

インタラクティブなタッチパネルはG+G (ガラス+ガラス)センサー層を2つのガラスの基板の間に入れます このアプローチは優れた耐久性,光学的な透明性,フィルムベースの代替品と比較すると.

タッチコントローラIC:ILI2132 動作認識と高速応答アルゴリズムをサポートする実証されたマルチタッチコントローラ
動作電圧:5V (USB電源レール対応)
光伝達力:≥85% 微小な光学衰弱により,ディスプレイの明るさと色精度が保たれます
表面硬さ:≥6H 産業用および一般利用可能な部署における傷や磨きに耐える
触れる作業温度:−30°Cから+85°C
触覚保存温度:−30°Cから+85°C
環境湿度:20% ~ 90% RH

G+Gスタックは,AF (指紋対策)カバーレンズのコーティングとAG (アンチ・ブレア)表面にエッチングを施し,鏡の反射を軽減し,継続的な処理できれいな美学を維持します.

5電気特性とインターフェース設計

TXW800035B1-TYは二重インターフェイス接続をサポートし,高速ビデオデータをタッチ信号から分離してシステム統合を最適化します.

TFTディスプレイインターフェイス  LVDS (低電圧差信号)
45ピンのLVDSインターフェースは,VDDIN = 3.3V (典型的な)EMI 抵抗性のあるビデオ伝送のための差分データペアを搭載する.主要信号グループには以下が含まれます.

LVDSデータチャネル (ELV0P/ELV0NからELV3P/ELV3Nまで):4つの差分データペア
LVDS 時計 (ELVCLKP/ELVCLKN):差分時計同期
LVDSデータチャネル (OLV0P/OLV0NからOLV3P/OLV3N):4つの差分データペア
LVDS 時計 (OLVCLKP/OLVCLKN):差分時計同期
電源レール:安定した3.3V配電のための複数のVDDINピン (41-45);工場設定のための専用VDD_OTPとEEPENピン

容量感触インターフェイス USB HID プロトコル:
タッチパネルは標準的な4ピンUSBインターフェイスで通信します

VCC: はい5Vの電源入力
DP/DN:差点USBデータライン
GND:共通点

このUSBベースのタッチアーキテクチャはホストプロセッサで専用のI2C GPIOルーティングの必要性を排除しますPCBのレイアウトを簡素化し,主流のオペレーティングシステムとのプラグアンドプレイ互換性を可能にする.

6電力配列とシステム状態

このモジュールは高度な多域電力管理異なる動作状態のシステム:

高速モード:最大LVDSスループットで完全なビデオデータ送信
画面のオフ状態:ビデオ・パイプラインが停止し,電力の保持は最小限
スリープモード (CMD 0x10):レジスタの保持と深いオフ
LP11 状態:低出力 MIPI 待機状態 (互換性のあるコントローラバリエントに対応する)

重要なシーケンシング要件は以下のとおりである.

VSP/VSN 安定化:≤1ms ランプタイム
VGH/VGL ゲート・ドライバー・レール:TFT 限界の漂移を防止する同期アクティベーション
ソース/GIP アラインメント:フレーム一貫したピクセル充電を極度の温度でも保証します

システム設計者は,ロックアップ,表示アーテファクト,または長期間の電気化学的劣化を防ぐために,メーカーが提供する電源配列波形に固執する必要があります.

7メカニカル仕様と統合ガイドライン

TXW800035B1-TYは精密加工された機械スタックに詰め込まれています.

LCDアクティブエリア (AA):107.64 mm × 172.22 mm
レンズの視野 (VA):108.24 mm × 172.82 mm
レンズの外側の寸法 (OD):132.3 mm × 197.5 mm (±0.05 mm)
LCM 外側の次元:119.8 mm × 181.7 mm (±0.2 mm)
全モジュール厚さ:6.85 mm (±0.3 mm) G+Gタッチスタック,LCDセル,バックライト,構造強化を含む
カバーレンズの厚さ:0.7mm
センサーガラスの厚さ:0.55mm
特定されていない許容量:±0.20mm

統合勧告
触覚パネルの窓は片側超サイズ 0.3~0.5mmLCMアクティブエリアに対して,組立の許容量を調整し,光縁のシャドウ化を防止する.

8環境回復力と信頼性

TXW800035B1-TYは,包括的な信頼性テストマトリックスを通じて,極端な環境での展開に適しています.

動作温度:−30°Cから+85°C (LCMとTP)
保存温度:−30°Cから+85°C
湿度耐性:RH (不凝縮) 90%まで

すべての材料と加工はRoHS環境保護指令グローバル規制の遵守と持続可能な製造慣行を保証する.

9. アプリケーションドメイン

TXW800035B1-TYは,高解像度ビジュアライゼーションと応答性のあるタッチインタラクションを必要とするプレミアム組み込みアプリケーションにアーキテクチャ的に一致しています.

工業用タブレットとハンドヘルド端末:耐久性も高いため工場の震動や熱循環に耐えられます
医療機器:高い明るさと16.7Mの色深さは診断画像と患者監視インターフェースをサポートします.
スマート・リテール&キオスク:AF/AGの表面処理は,継続的な公衆の相互作用下で光学的な透明性を維持します.
車両搭載ディスプレイ:−30°Cの冷却開始能力と85°Cの操作天井は,自動車キャビンの極端に対応します.
モバイルコンピューティングプラットフォーム:WUXGA解像度とLVDS効率は,視覚性能とバッテリー寿命の制約をバランスする.

10文書管理とコンプライアンス

モデル番号:TXW800035B1-TY
文書のバージョン:2025年3月11日
製造者:シェンzhen Tianxianwei Technology Co., Ltd.
ページ総数:15
環境基準:RoHS に準拠する
重要なパラメータ:* 星で示される.CPKパラメータは[括弧]で示される.参照寸法は (括弧) で示される.

完全な電気図や タイミング図や 機械的CADファイルは製造者に直接連絡するか,PCBレイアウトの最終化前に15ページの全技術仕様パッケージを参照してください..
