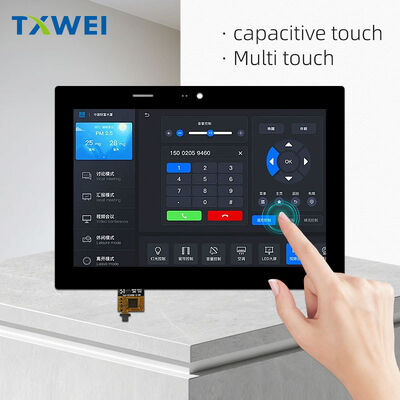

8インチ静電容量式タッチスクリーンLCDスクリーン MIPIインターフェース 1200 * 1920 セキュリティディスプレイ 植物照明制御ディスプレイモジュール

MOQ: 1
価格: 交渉可能
配達期間: 4～6時間
支払方法: L/C、D/A、D/P、T/T
供給能力: 10000個
詳細情報
製品説明
詳細情報
起源の場所
深セン
ブランド名
TXWEI
証明
CE FCC ROHS
モデル番号
TXW800042B0-YLT
ドキュメント
TXW800042B0-YLT_SPEC.pdf
ピクセル数:
1200*1920
見る方向:
IPS
インターフェイスを表示します:
MIPI 4 レーン
輝度:
500ニット
アクティブエリア:
107.64*17222
外形サイズ:
137.61×197.06×4.5mm
動作温度:
-10+60°C
保管温度:
-20+70℃
ピン数:
31pin
タッチテクノロジー:
g+g
タッチインターフェース:
iic
タッチIC:
GT1151QM
ハイライト:

8インチ静電容量式タッチLCDスクリーン

,

MIPIインターフェースセキュリティディスプレイモジュール

,

TFT LCD植物照明制御ディスプレイ

製品説明

TXW800042B0-YLT

8.0インチ WQXGA+ TFT LCD 組み込み CTP

1200 × 1920 · 4 レーン MIPI · 500cd/m2 · 2.80mm LCM · G+G 容量タッチ · 全方向表示製品哲学
TXW800042B0-YLTは,ディスプレイモジュールの根本的な再考を表しています.それは単にタッチパネルが付着した画面ではありません.それは統一された光電子システムです.単一の一貫した単位として設計された照明.
このモジュールは,現代のポータブル電子機器における特定の設計の緊張を扱います.ピクセル密度の増加と物理厚さの減少との間の対立です.85mm 合計でタッチ統合5年前には不可能だった形状を 実現し,ポートレイト向け 8.0 インチの横切りに 230 万個の個別にアドレス付け可能なピクセルを 提供しています

ディスプレイアーキテクチャ

ピクセルマトリックス

アクティブマトリックスには1200列と1920列の薄膜トランジスタがあり,それぞれがRGB垂直ストライプサブピクセル三元を制御している.0.0299mmの水平は0.0299mmで0.0299mmの水平は0.0299mmである.0897mm vertical pitch yields a pixel density sufficient for typographic refinement at typical handheld viewing distances — approximately 40 to 60 centimeters — without the computational and power penalties of 4K-class resolutions.
107.64mm × 172.22mm のアクティブ エリアは 10:16 のアスペクト比を占めています.この方向性は垂直情報密度を優先します.文書中心のアプリケーションにおけるモジュールの意図された展開を反映する決定高さが情報階層を伝えている画像モード機器.

オプティカルモード

通常,ブラック伝送操作は2つの明確な利点を提供します.光を吸収する表面 機能的に中性密度のフィルター 静止状態の時の認識される消費電力を削減し,環境照明の下でのコントラストを向上させる液晶層の電圧に依存した光学回転により ガンマ反応が発生し 普通の白色代替品よりも 人間の発光認識に より近い特に 20% のデジタルドライブ以下の 重要な影領域.

観る 特徴

オプティカルスタック 偏振器,遅延フィルム,液晶層,そして第2の偏振器は,可容的コントラストの円盤がアジムスの360度横を均等に伸ばすように設計されていますこれは,単純な補償フィルムスタッキングではなく,制御されたプレティルト角度分布と二域または多域液晶の調整によって達成されます.
医療用カート,産業用パネル,観察者の位置に関係なく同じ色とコントラストを示しますカラーインバーションもガンマシフトも 斜角で光量が崩れ落ちない

タッチ統合

構造設計

容量感触パネルはG+G (ガラス+ガラス) のアーキテクチャを採用している:1.1mmのパンダガラスカバーレンズ,0.20mmのSCA光結合層,0.55mmのセンサーガラスとパターン付きのITOまたは金属網電極画面表面にラミネートされる2つ目の0.20mmSCA層.触覚スタック総厚さ:補助材料を除く1.85mm ± 0.15mm.
この構造は,絶対的な薄さよりも耐久性と光学的な透明性を優先します.1.1mmのカバーガラスは,750gの負荷下で表面硬さ≥7Hを提供します.スタイラス圧力SCA (Solid Clear Adhesive) 層は,ガスケット結合代替品でフレズネル反射とパララックスエラーを引き起こす空気の隙間を排除します.

センサー特性

GT1151QMコントローラーは,手袋と濡れ手操作モードで5点同時追跡をサポートする.これらはマーケティング機能ではなく,エンジニアリング必要性である:医療従事者はラテックスまたはナトリル手袋で装置を操作する.■ 工業作業者は湿った手や汚染された手で作業し,屋外での利用者は雨や凝縮物にさらされます.
制御器は,1.8Vの論理レベルでI2C経由で通信し,別々の2.8Vのアナログ電源を使用する.中断駆動レポート (CTP_INTピン) は,ホストプロセッサの投票オーバーヘッドを排除する.システムの電力消費を削減し,タッチの遅延を改善する専用リセットライン (CTP_RST) は,完全なシステム再起動なしでコントローラ回復を可能にします.

オプティカル統合

タッチパネルには,特定のスペクトル特性を持つIR黒色半透明フィルター領域が含まれています:可視波長550nmで5~15%の伝達,赤外線850nmで80%以上の伝達. This enables proximity sensing or ambient light detection behind the cover glass without compromising display aesthetics — the sensor area appears as uniform black to the user while remaining transparent to IR emitters and detectors.

インターフェース設計

MIPI DSIの実施

4レーンMIPI DSIインターフェースは,従来の並行RGBおよびLVDS標準から意図的に逸脱しています.各データレーンは,専用クロックペア CLKP/CLKN とD3P/D3Nまでの完全微分ペアとして動作します.このアーキテクチャは,固有の共通モードノイズ拒絶を備えており,電磁的に敵対的な環境で信頼性の高い操作を可能にします.そしてモータードライブ.
シリアルプロトコルは,並列代替品では40+に比べて,電源,地面,バックライトを含むピンの数を合計31に削減します.この削減は,より小さなコネクタに直接翻訳されます.シンプルなPCBルーティング携帯デバイスでは,各ミリグラムと立方ミリメートルに設計コストがかかると,これらの節約は些細なものではありません.

ピン組織

31ピンのFPCは,交互の地面帰帰と機能的に関連した信号をグループ化します.
  • ピン 1 〜 3: LEDA (バックライトアンード,三重冗長)
  • ピン5 ̇8:LEDK (バックライトカソード,四重回帰)
  • ピン11〜12:D2P/D2N (MIPIデータレーン2)
  • ピン 14~15:D1P/D1N (MIPIデータレーン1)
  • ピン17~18: CLKP/CLKN (MIPIクロック)
  • ピン20〜21:D0P/D0N (MIPIデータライン0)
  • ピン23〜24:D3P/D3N (MIPIデータレーン3)
高速差点ペア間の帰路とシールドを提供します. NCピンは (4,26) 将来のインターフェース拡張またはテストアクセスのための準備ポジション.

パワーアーキテクチャー

電圧レール

このモジュールは3つの異なる供給領域を必要とします.
IOVCC (1.65V ∼3.3V):I/Oロジック供給は幅広い互換性を持つ.1.65Vの最小値は,現代の低電圧SoCとの直接インターフェースを可能にする.3.3Vの最大値は,レベル変換なしでレガシー3.3Vロジックファミリーに対応する.
VDD (2.8V 〜 3.3V):内部充電ポンプは,このシングルレールからすべてのTFT特異電圧を生成します. VGH (~ 18V,ゲート ON),VGL (~ 8V,ゲート OFF),VSP/VSN (アナログ参照),そしてVCOM (共通電極).
CTP_VDD (2.8V):専用タッチコントローラー アナログ供給 容量感知チャンネルへのノイズカップリングの切り替えを防ぐためにディスプレイ電源から隔離されています

配列 要求

HX8279DドライバICは,ロックアップを防止し,信頼性の高い初期化を確保するために,厳格な電源配列を執行します.
  1. VDDは運用限界に達する
  2. RESETBは最低指定期間で低いと主張します
  3. VGLはVGHの前に生成される (VGLとGND間のSchottkyダイオード保護は,VDDとVSPが同時に起動するときに寄生性のSCRの活性化を防止する)
  4. VGL の安定化後に VGH のランプ
  5. MIPIインターフェースは,初期化コードを受信し,高速モードに入ります
  6. GOA MUX とタイムリングレジスタは,リセットリリース後50ms以内に書き込み
  7. 工場デフォルトのガンマで最初のフレームを表示します.
電源オフのシーケンスはこの順序を逆転させ,STBYBアサーションが制御されたシャットダウンを誘発します.外部の電力管理の複雑さを軽減する.

照明システム

LED配列

エンドライト配置の27個の白いLEDは,107.64mm × 172.22mmのアクティブエリア全体に均質なバックライトを提供します.配列は8.4V 〜 9で動作します.6Vの前向き電圧で225mAの典型的な電流,ディスプレイとタッチスタックを通って500 cd/m2の明るさを出す.
縁照明のアプローチは,パネルの1つまたは複数の縁に沿って位置するLEDで,反射孔によって導かれ,ディフューザーフィルムを通して抽出される光で,2.直接バックライトができない 80mm LCM厚さ絶対的な照明量: 500 cd/m2 は室内および適度な屋外使用には十分ですが,直接太陽光で読み取れるように強化する必要があります.

生涯 の 特徴

LEDの寿命は,LED1つあたり32mAで測定された初期明るさの50%で3万時間で指定されている.このメトリックは,壊滅的な失敗ではなく,現実世界の劣化を示しています.,突然の暗闇ではなく,生命の終わりの目に見える兆候を提供する.
仕様書では,LED 1本あたり 37mA 以上の稼働電流が退廃を加速させると明示的に警告している.この透明性は,情報のある熱および電気設計を可能にします.適正な現在の規制を実施する適度な熱吸収と,おそらく最も重要なのは,最大出力ではなく,標準的に適度なレベルに設定されるユーザー調整可能な明るさ制御です.

環境資格

環境耐性を検証する資格試験は6つあります
高温保存 (+70°C,96時間)試験後の機能検証は,欠落したセグメント,ショートピクセル,またはディスプレイの劣化.
低温保存 (−20°C,96時間):冷式起動能力と材料の柔軟性を保証する.標準ディスプレイは,これらの温度で液晶粘度が増加し,応答時間が崩壊する.このモジュールは,運用準備状態を維持します..
高温での動作 (+60°C,96時間):最大指定温度で完全な電気操作.ディスプレイは熱脱出,色変化,またはLEDの早期劣化なしにすべての機能パラメータを維持する必要があります.動作熱圧下での液晶漏洩は自動的に故障します.
低温での動作 (−10°C,96時間):冷たい環境でのリアルタイム性能を検証する.ガラス基板と液体結の埋立物との間の微分的な熱収縮によって引き起こされる低温の泡は,厳格に禁止されています.末尾シールの緩みとフレームの虹の影響も同様に禁止されています..
高温/高湿度保存 (50°C,90%RH,96時間):熱帯または制御されていない倉庫環境では,シール完整性と電気隔離を維持する必要があります.
熱ショックサイクリング (10サイクル,−10°C~+60°C,30分間の停留時間)グラス,金属,ポリマー,粘着材料の熱膨張係数の不一致を暴露する.フレームの虹の効果とシール障害は自動拒絶基準です.

メカニカル統合

モジュールの寸法

LCMは114.60mm × 184.10mm × 2.80mmを測る.タッチ統合により,総厚さは4.85mm ± 0.2mmに増加する.タッチパネルは,ディスプレイのアクティブエリアを約0.5mmに突起させる.側あたり4mm 108.44mm × 173.02mmの可視領域と107.64mm × 172.22mmのディスプレイアクティブエリアは,ラミネート容量に対応し,完全なタッチカバーを保証します.

蓋のガラスの特徴

1.1mm パンダガラスカバーレンズには:
  • AF (Anti-Fingerprint) コーティング: 油性表面処理により,汚れの可視性と清掃頻度が減少する
  • ブラックプリントの境界: 接着線,センサーの痕跡,端の不連続をユーザーから隠す
  • IR半透明領域:タッチ統合のセクションで説明されているように
  • 保護フィルム:製造中に施し,最終組立前に統合機によって取り除きます

FPC設計

ディスプレイFPCは,0.50mmのピッチで下端から 31ポジションで終了し,FH26-31S-0.3SHW (以下,FH26-31S-0.3SHW)) (10) コンネクタまたは同等に対応します.タッチ FPCは,I2Cインターフェースのための8つのポジションで別々に終了します両方のFPCには,高速MIPI信号が容量感触センサーチャネルに結合するのを防ぐために,両面に電磁性シールドフィルムが含まれています.
鋼筋補強プレート (0.2mm厚さ) は,コンネクタ領域で機械的サポートと電気的な接地を提供します.CTP FPCには,保護フィルムを取り除くための引っ張るタブが含まれています. 組み立て中に粘着剤残留と汚染を防ぐ小さな詳細.

申請

医療機器

16.7Mの色深さ,OTPからの安定したガンマ校正,手袋対応タッチは患者モニター,ポータブル超音波,手持ち診断機器の要件を満たしています.ポートレイトの向きは,重要な兆候の傾向の表示と横向的な患者データレビューに適しています.

産業用人間機械インターフェース

幅広い温度 (−10°C~+60°C) で動作し,MIPIの差分シグナリングによる強固なEMI抵抗性,および7Hの表面硬さにより工場での現実に対応しています.ディスプレイは,高い環境照明条件で保護蓋のガラスを通して読み取れることを維持します.

ポータブル の ゲーム と 娯楽

高画素密度と迅速なレスポンスタイムにより,没入感のある体験ができます. スリムなプロフィールにより,長いセッション中に手を疲労させないエゴノミックなデザインが可能です.オールディレクションビューイングは,共有デバイスでマルチプレイヤーシナリオをサポート.

自動車内装

ポートレイト向きは,中央コンソール情報ディスプレイと後座のエンターテインメントに適しています.広範囲の温度資格は,砂漠の駐車場から北極の寒いスタートまで,カビンの熱極端に対応します.MIPI 互換性により,近代的な自動車用インフォテインメント プロセッサとの統合が簡素化される.
