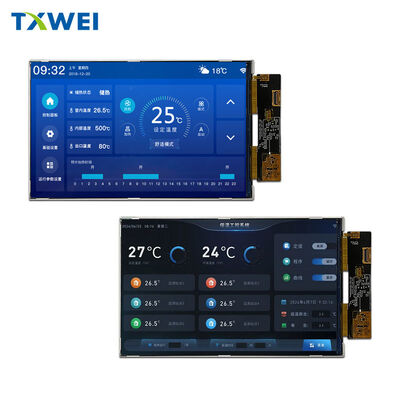

8インチディスプレイ 1200*1920 セキュリティ機器ディスプレイ MIPIインターフェース LCDモジュールディスプレイ オプショントゥッチスクリーン

MOQ: 1
価格: 交渉可能
配達期間: 4～6時間
支払方法: L/C、D/A、D/P、T/T
供給能力: 10000個
詳細情報
製品説明
詳細情報
起源の場所
深セン
ブランド名
TXWEI
証明
CE FCC ROHS
モデル番号
TXW800042B0
ドキュメント
TXW800042B0_SPEC.pdf
ピクセル数:
1200*1920
見る方向:
IPS
インターフェイスを表示します:
MIPI 4 レーン
輝度:
500ニット
アクティブエリア:
107.64*17222
外形サイズ:
114.6*184.1*2.8mm
動作温度:
-10+60°C
保管温度:
-20+70℃
ピン数:
31pin
ハイライト:

8インチ MIPI LCDディスプレイモジュール

,

1200x1920 tft lcdスクリーン

,

タッチスクリーンセキュリティ機器ディスプレイ

製品説明

TXW800042B0

8.0"超薄型WQXGA+ディスプレイモジュール

➤1200×1920解像度 · 4レーン MIPI DSI · 550 cd/m2 · 2.8mm プロフィール · 全方向表示

◆◆◆ ポータブル ビジュアル 卓越 感 を 新たに 定義 する ディスプレイ ◆◆◆

あらゆるピクセルが重要な世界ではTXW800042B0妥協を拒むデザイナーにとって 究極の8.0インチディスプレイソリューションとして登場しますシェンゼン 天津ウェイ技術この傑作は1200×RGB×1920の解像度ほら2.300万ピクセル信じられないほど薄い箱に詰め込まれています2総厚さ0.80mm.
プレミアム型手持ち診断装置 携帯ゲーム機 洗練された産業用HMIパネルをこのディスプレイは,あなたの商品を普通から特別なものに変えます..RGB垂直ストライプピクセルアーキテクチャ医療画像の要求を満たす色素の忠実性を保証し,550 cd/m2 の照明量スクリーンが小さくなるほど 周囲の光に打ち勝つことができます

◆◆◆ 注目 を 引く 視覚 的 な 演技 ◆◆◆

▪ 妥協 し ない 決意

について横のピクセルマトリックス 1200 × 1920標準的なHDディスプレイを超えた大きな飛躍を表しています.0.0299mm × 0.0897mm ピクセルピッチ典型的な視距離では個々のピクセルを目に見えないようにするピクセル密度を達成します 円滑なタイプグラフィー,鮮明なアイコン,現代のユーザーたちが求める写真のリアリズム.
について107.64mm × 172.22mm 活性領域画像最適化された10:16のアスペクト比を提供します. 文書読み取り,垂直スクロールインターフェース,幅よりも高度が重要なハンドヘルドアプリケーションに最適です.これは単なるディスプレイではなく あなたの最も野心的なビジュアルデザインのためのキャンバスです.

▪ 全 時間 見る

TXW800042B0の特徴はオール・オーク・ビューリング・テクノロジー複素な光学工学の成果で 一貫したコントラスト,色精度,明るさを保ちます想像できるあらゆる視野.
ユーザがデバイスを左,右,上,下,または任意の角形の組み合わせを傾けても,画像は原始のままです. 色の逆転なし. ガンマシフトなし. コントラスト崩壊なし.ダイナミクスの製品にとって競争優位性です ダイナミクスの製品には予測できない環境です

▪ 通常 は 黒色 深い,豊かな,本物

について通常,黒色伝達型TFTアクティブマトリックス暗黒環境では白色パネルが 消えるように見えるのとは違いますこのディスプレイは, HDR コンテンツを活性化する影の詳細とコントラスト比を保ちます..

◆◆◆ MIPI DSI 現代の卓越性のインターフェース ◆◆◆

▪ 4 レーン の 高速 差異 信号

TXW800042B0は,従来のパラレルインターフェースを放棄し,4レーン MIPI DSI (ディスプレイシリアルインターフェイス)プレミアム型タブレットやスマートフォンでも同じ高性能の差異信号規格が使用されます.これは単なるインターフェースの選択ではありません.戦略的な決断で 機械工学の実在的な利点が生まれます:
✓ EMI 免除
ディフェリエンシャルペアは,無線トランシーバー,モーター駆動,スイッチ電源からの共通モードノイズを拒絶し,電磁的に敵対的な環境で信頼性の高い操作を可能にします.
✓ ピン数 が 減少 する
ただ...合計31ピン40+の対称RGBまたはLVDSソリューションに対して,PCBルーティングとコネクタの選択を簡素化します.
✓ 延長ケーブル走行
MIPIの堅牢なシグナリングは,シグナル劣化なしにより長い柔軟ケーブル長さをサポートします.
✓ 低電力消費
シリアルトランスミッションは,マルチビット並行バスと比較して動的電源消耗を本質的に減少させ,携帯アプリケーションでのバッテリー寿命を延長します.

■ ピン 構成 清潔,論理的,統合準備

31ピンFPCコネクタが信号を工学的な精度で整理します
LEDA (ピン1・3):バックライトアンード電源入力 ツリーリデンドント接続は27LED配列全体に均等な電流分布を保証します.
LEDK (ピン58):バックライトカソード回帰 4ピンは抵抗損失と熱濃度を最小限に抑える.
MIPIデータ・レーン:D0P/D0N,D1P/D1N,D2P/D2N,D3P/D3N 4つの完全微分データペアで,最大速度で24ビットの色情報を転送する1 レーンあたり 1 Gbps.
MIPI 時計:CLKP/CLKN 専用差分時計は,すべての動作条件で正確なデータ採取を保証します.
復元 (Pin 27):知的ノイズフィルタリングによるアクティブローハードウェアリセット 誤ったトリガー防止のために仕様より短いパルスが自動的に拒絶されます.
電力レール:VDD 3.3V (DC/DC),VDD 1.8V (I/O),IOVCC 1.65?? 3.3V 現代のSoCとアプリケーションプロセッサとの柔軟な電圧互換性.

◆◆◆ パワー・アーキテクチャ 賢明で効率的で保護されている ◆◆◆

▪ 多列車 の 精密 な 電源 配送

TXW800042B0は 洗練された電力管理を統合し 投資を保護し システム設計を簡素化します
◎IOVCC (1.65V) ◎3.3V)
幅広いI/O電圧互換性により,レベルトランスフォーマーなしで1.8V,2.5V,または3.3Vの論理ファミリーに直接接続できる.BOMコストとPCBの複雑さを削減する.
VDD (2.8V) 3.3V
コアDC/DC変換器の供給は,厳格な規制要件があります.内部充電ポンプは,この単一の入力からすべてのTFT特異電圧を生成します.
VGH (ポジティブゲートドライブ): ~18V
外部充電ポンプによって内部で生成され,TFTピクセルトランジスタを完全にオンにして液晶充電の完全な転送を行う.
VGL (ネガティブなゲートバイアス): ~-8V
内部で生成される は,ピクセルトランジスタを深いオフ状態で維持し,点滅と画像保持を引き起こす低しきい値の漏れを防止します.
VSP/VSN (アナログレール):
ガンマ基準梯子の正と負の供給 板から板への一貫性のためにOTP経由で工場トリミング

▪ 重要 力 の 配列 を 設定 する

についてHX8279D ドライバーICロックアップを防止し,信頼性の高い初期化を保証するインテリジェント・パワー・オン・シーケンシングを実装する:
ステップ1:VDDは運用レベルに上がる
ステップ2RESETBは最小持続期間で低値を主張し,内部状態のマシンリセットを誘発します
ステップ3VGLの負電圧が最初に発生する (外部のショットキーダイオード保護経由)
ステップ4VGL の安定化後,VGH の正電圧ランプ
ステップ5MIPIインターフェースは,初期設定コードを受信し,高速モードに入ります.
ステップ6GOA MUX と 時計レジスタは50ms適切なゲートドライバーの初期化を確保
ステップ7ディスプレイ出力が有効で,ファクトリーデフォルトのガンマでファーストフレームを表示
この配列アプローチは 競合するディスプレイに 必要な複雑な外部電源管理回路を排除し 設計リスクを削減し 市場投入時間を加速します

◆◆◆ バックライト 輝き 耐久性 を 備える よう 設計 さ れ た ◆◆◆

▪ 27 LED の 縁 照明 配列

バックライトシステム高効率の白色LED27個これは単なる照明ではなく 現実の世界での性能のために設計された光学技術です
550 cd/m2 典型的な照明:
消費者向けディスプレイの典型的な400~450 cd/m2を超えており,オフィス照明,車両内装,温かい屋外環境下で読み取れることを保証します.
≥75% 均一性 (最低限):
厳格 な 光学 設計 に よっ て,安価 な 代替 製品 に 影響 する "熱い 点"や"暗黒 な 角"を 防ぐ こと が でき ます.
8.4V 9.6V 前向き電圧範囲:
適度な調節精度を持つ安価なブース変換器に対応します. 精度参照は必要ありません.
225mA 典型的な電流:
最適な有効性と熱管理のためにバランスを取ります.LED配列は拡張信頼性のために熱設計限界内で快適に動作します.

▪ LED の 寿命 は 3万 時間

適格化30,000時間 50%の明るさで(LED1本あたり32mAで),このバックライトは,典型的な製品ライフサイクルを大幅に上回ります.
✓毎日8時間使用 = 10年以上使用
✓毎日16時間使用 = 5年以上連続使用
✓24時間労働 = 維持費の支払いの 3.4 年前
仕様書には,稼働電流が長寿に直接影響することを明示的に記している.適切な電流規制と熱管理を実施するそしてあなたのディスプレイは 仕える製品よりも長く続きます

◆◆◆ 機械学 細くて精密で組み込める ◆◆◆

■2.80mm の 総 厚さ

ほんの少し2総厚さ0.80mm,TXW800042B0は従来のディスプレイモジュールで以前は不可能だった製品設計を可能にします:
✓ 超薄い錠剤紙ノートPCの持ち運びに
✓ウェアラブル診断装置スクリーンサイズに妥協しない
✓ 組み込み制御パネル標準の壁プレートの深さ内に収まる
✓ 携帯機器グラムとミリメートルごとにフィールド利用性が影響される

▪ 精密 な 寸法 で 組み合わさ れる

模块の足跡は114.60mm × 184.10mmコンパクトな全体的な寸法を維持しながら,接着剤粘着,ガスケット密封,またはタッチパネルラミネーションのための寛大なベゼルエリアを提供します.±0.20mm複雑な固定装置や調節装置なしで直接設置できるようにする.
についてFPCの出口は下端から標準化されたZIF対応ピッチにより,薄型キャビルのケーブル路線を簡素化します.付属する機械図は,キャビルの設計のための包括的な次元データを提供します.
活動領域の位置付けモジュールの縁に比べて
FPCの曲線半径信頼性の高いフレックスライフのための推奨事項
LEDドライバー回路パッド外部バックライト制御の場所
触覚パネルの統合に関するガイドライン(0.3~0.5mmの横幅が推奨)

◆◆◆ 信頼性 は 検証 さ れ た 期待 を 超え て テスト さ れ た ◆◆◆

▪ 環境 に 関する 厳格 な 六 項 の 資格

TXW800042B0は,実際の展開シナリオでパフォーマンスを検証する包括的なストレストーストテストを受けます.
高温保存 (+70°C / 96時間)
試験後の機能検証は,欠落したセグメント,ショートピクセル,またはディスプレイの劣化.
低温保存 (−20°C / 96時間):
標準ディスプレイの液晶粘度が上昇し,応答時間が崩壊する温度で冷却開始能力と材料の柔軟性を保証します.
高温での動作 (+60°C / 96時間)
最強のテスト 最大指定温度での完全な電気操作.ディスプレイは,熱脱出,色転換,LEDの早期分解動作熱圧下での液晶漏出は自動的に故障します.
低温での動作 (−10°C / 96時間):
冷たい環境でのリアルタイム性能を検証する.低温の泡は,違い熱収縮によって引き起こされる.末尾シールの緩みとフレームの虹の影響も同様に禁止されています..
高温/高湿度 (50°C&90%RH / 96時間) に保存する
熱帯または制御されていない倉庫環境では,シール完整性と電気隔離を維持する必要があります.
熱ショックサイクル (10サイクル: -10°Cから+60°C):
熱極間間の30分間の急速な移動にモジュールを置く.これはガラス,金属,ポリマー,粘着材料の熱膨張係数の不一致を暴露する.フレームの虹効果とシール障害は自動的に拒否基準です.

◆◆◆ 応用 卓越性と機会が相まってくる場所 ◆◆◆

▪ 高級 タブレット と 電子 読書 機

ポートレイト最適化された解像度1200×1920,明るさ550CD/m2,2.8mmの薄いプロフィールが次世代タブレットの理想的な基盤となっています.全方向表示は,どんな方向でも快適な読み取りとブラウジングを保証しますビデオ用の景色や その間の角度です

▪ 医療 診断 機器

16.7Mの色深さ 安定したガンマ校正が各電源サイクルで OTPから読み込まれます そして3万時間の LEDバックライトは 患者のモニター,ポータブル超音波システム手持ちの診断ツールMIPIインターフェイスは,クアルコム,メディアテックの医療レベルの SoCとシームレスに統合されます.

▪ 産業用 HMI と 携帯 制御 システム

MIPIの差異信号による強力なEMI抵抗性,そしてコンパクトな寸法により,工場床,フィールドサービス車両,屋外設備保護蓋のガラスを通して高照明条件で読み取れるようにします.

▪ ゲーム と 娯楽

高画素密度,迅速なレスポンス時間,鮮やかな色彩を再現は 浸透的なゲーム体験を生み出しますスリムなプロフィールにより,長いプレイセッションで手を疲労させないエゴノミックなデザインが可能ですオールディレクションビューイングは,デバイスが共有され,異なる角度から表示されるマルチプレイヤーシナリオをサポートします.

▪ 自動車 の 内装 展示

ポートレイト向きは,中央コンソール情報ディスプレイ,後部座席のエンターテインメントシステム,デジタルミラー交換に適しています.広範囲の温度基準は,砂漠の駐車場から北極の寒いスタートまで,カビンの熱極端に対応します.MIPI互換性により,近代的な自動車インフォテインメントプロセッサとの統合が容易になります.

◆◆◆カスタマイズ&エンジニアリングサポート ◆◆◆

あなたのビジョン,私たちのエンジニアリング

TXW800042B0をあなたの完璧なディスプレイソリューションに変えるための包括的なカスタマイズサービスを提供します.
照明の向上
太陽光で読み取れる 800+ cd/m2 のLEDの電流と量変更
触覚統合
投影容量 (PCAP) タッチパネルラミネーション 反射防止および指紋防止コーティング
蓋のガラスオプション
化学的に強化されたゴリラガラス 破壊に耐えるポリカルボネート オーダーメイドの光学素材
インターフェースブリッジ
MIPIからLVDSまたはMIPIからRGB変換ボードを古いシステムとの互換性のために
カスタムFPCルーティング
特殊な機械的制約のために,尾の出口位置,長さ,接続型の代替.
オプティカル・ボンド
LOCAまたはOCAラミネーションは内部反射をなくし,コントラストと屋外可読性を20%~40%向上させます.
