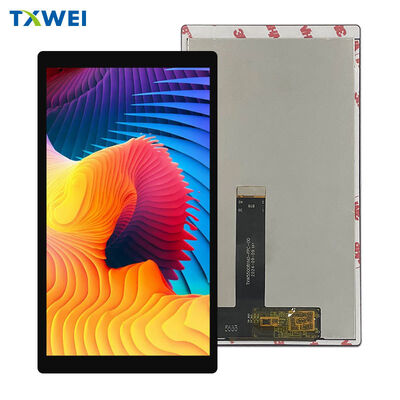

5.5インチ IPS フルビューディスプレイ MIPI LCD画面 1080*1920 容量感触画面 LCDディスプレイ

MOQ: 1
標準パッケージ: 厚紙
配達期間: 16
供給能力: 10000個
詳細情報
製品説明
詳細情報
起源の場所
広東省、中国
ブランド名
TXWEI
証明
CE ROHS FCC
モデル番号
TXW550076N0-CTP
ドキュメント
TXW550076N0-CTP_SPEC.pdf
液晶タイプ:
ノーマルブラック
ピクセル ピッチ（W*H）:
0.06345
サイズ:
5.5
アクティブエリア:
68.04(高さ)×120.96(高さ)
ピクセル数:
1080*3RGB ((H) X1920 ((V)
見る方向:
すべての時
ルメン度:
700cd/㎡
ハイライト:

5. 5インチ IPS LCDディスプレイ

,

MIPI LCDタッチスクリーン 1080x1920

,

静電容量式タッチスクリーン TFT ディスプレイ

製品説明

TXW550076N0-CTP

5.5インチ FHD IPSディスプレイ + プロジェクティブ静電容量方式タッチ

フルHDの鮮明さ。産業用途に耐えるタッチ精度。統合準備完了。

視覚性能

1080 x 1920 フルHD解像度 — 400 PPIのピクセル密度は、通常の視聴距離での人間の目の視認性の閾値を超えています。個々のピクセルは消え、テキストはシャープに表示され、アイコンは縮小しても鮮明さを保ちます。
IPSテクノロジー視野角による妥協を排除します。上下左右の極端な角度からでも、色反転やコントラスト低下なしにディスプレイを読み取ることができます。実際の使用中に傾けたり回転させたりするハンドヘルドデバイスに不可欠です。
1670万色ソフトウェア選択可能な深度による。医療画像での滑らかなグラデーション。消費者向けインターフェースでの正確なブランドカラー。産業用ビジュアライゼーションでの微妙な影のディテール。
アクティブエリア: 68.53 mm x 121.82 mm
ピクセルジオメトリ: RGBストライプ、0.06345 mmピッチ
ディスプレイモード: ノーマルブラック — 深い黒、高コントラスト比

タッチインターフェース: プロジェクティブ静電容量方式

10点マルチタッチ認識。ピンチでズーム。両手操作。複雑なジェスチャー入力。コントローラーは、混乱やゴーストなしに同時に接触したポイントを追跡します。
I2C通信ホストプロセッサへ。CTP_SDAおよびCTP_SCLラインは、標準的なバス速度でタッチ座標データを伝送します。専用USBコントローラーは不要です。組み込みLinuxまたはAndroidビルドでのドライバーインストールの手間がありません。
ハードウェアリセット制御CTP_RSTピン経由。電源イベント後の再キャリブレーションを強制します。システム全体の再起動なしで静電気放電イベントから回復します。
割り込み駆動アーキテクチャCTP_INTピン経由。タッチイベントはホストに即座に通知をトリガーします。ポーリングのオーバーヘッドはありません。CPU使用率の低下。ユーザー入力への応答速度の向上。
カバーガラス表面硬度: 6H以上 — キー、工具、産業用破片による傷に強い。表面処理は、製品寿命を通じて滑らかな操作感を維持します。

信号アーキテクチャ: MIPI DSI

最新の組み込みシステムはMIPIで動作します。このモジュールはネイティブで対応しています。
4つのデータレーン: D0N/D0PからD3N/D3Pは、高速差動ピクセルデータを伝送します。レーンあたり最大1 Gbpsのバースト伝送。フルHD解像度で120Hzリフレッシュレートに対応する十分な帯域幅とオーバーヘッド用のヘッドルーム。
専用クロックペア: CLKN/CLKPはクリーンなタイミングリファレンスを提供します。ソース同期アーキテクチャは、PCBトレース全体でのスキューの問題を排除します。
低電力状態サポート。アイドル期間用のLP-11、LP-00、LP-10状態。ディスプレイコンテンツが静的な場合に消費電力を削減します。ポータブルアプリケーションでのバッテリー寿命を延長します。
ティアリング効果同期TEピン経由。フレームロックされた更新は、ビデオ再生およびカメラビューファインダーアプリケーションでの視覚的なティアリングを排除します。プロフェッショナルイメージングおよびリアルタイム制御インターフェースに不可欠です。

電源システム

デュアルアナログレール: VSPは+5.7V（範囲+4.8V～+6.0V）、VSNは-5.7V（範囲-6.0V～-4.8V）で、TFTソースドライバーおよびガンマ参照回路に電力を供給します。外部レギュレーションが必要です — モジュール上のDC-DCコンバーターは実装されていません。
I/O電圧: 1.8V公称（1.8V～3.3V許容）で、MIPIロジックレベル用。レベル変換なしで最新のアプリケーションプロセッサに直接インターフェースできます。
バックライト電源: 18個の白色LEDを直列構成。順方向電圧16.8V～19.2V、標準60mA。専用PWMピンによるPWM調光制御。色温度シフトなしで0%～100%の輝度範囲。
電源シーケンスは必須です。 VDD1はVSPおよびVSNより前に安定している必要があります。レール有効化の間には最低10msの遅延が必要です。VSN安定化にはRESXリリース前に12ms必要です。違反はラッチアップまたは初期化不完全のリスクがあります。

照明エンジニアリング

エッジライトLEDアーキテクチャ 18個のエミッターを使用。モジュールのエッジから注入された光が、精密なライトガイドプレートを介して5.5インチ対角線全体に分散されます。ホットスポットなし。エッジの暗部なし。コーナーからコーナーまで均一な輝度。
標準輝度700 cd/m² LCDおよびCTPスタックを含む。オフィス照明下でも読み取り可能。日陰の屋外条件でも使用可能。PWM調光は、最低輝度フロアなしで暗室での使用にも対応できるようにスケールダウンします。
LED寿命30,000時間 20mA/エミッターで初期出力の50%まで。熱管理のために最大60mAまで低下させます。保守的な駆動電流はサービス間隔を延長します。常時オンの産業アプリケーションでのメンテナンスを削減します。
最小均一性85%アクティブエリア全体にわたって。業界標準の9点グリッドで測定。ソリッドカラーフィールドでの目に見えるバンディングやグラデーションはありません。

機械的統合

LCDモジュール外形: 70.53 mm x 127.28 mm x 1.68 mm
LCD + CTP複合スタック: 72.52 mm x 132.90 mm x 2.56 mm
合計厚さ2.56 mmには、ディスプレイ、タッチセンサー、カバーガラス、およびすべてのラミネーション層が含まれます。外部コントローラーボードはありません。組み立て時の位置合わせ用の別個のタッチオーバーレイはありません。
FPCテールは短辺から伸びる 40ピン0.5mmピッチコネクタ付き。コンパクトな筐体に折りたたむための曲げ半径が指定されています。ヒンジ機構を介して配線します。狭いシャーシチャネルをスレッドします。
カバーガラスのオーバーハング LCDアクティブエリアを超えて、ガスケット統合用のシーリング面を提供します。適切な機械設計により、IP54およびIP65エンクロージャ定格が達成可能です。

ドライバーアーキテクチャ: HX83112-A

1080チャンネルソースドライバー — RGBサブピクセル列ごとに1つの出力
1920チャンネルゲートドライバー — 水平走査線ごとに1つの出力
オンチップガンマ補正 — カラーチャンネルごとに64段階でプログラム可能。パネル間のばらつきを校正します。タイル構成で複数のディスプレイを一致させます。
内部グレースケール電圧生成 VSP/VSN入力から。外部抵抗ラダーはありません。高精度電圧リファレンスは不要です。
スリープモードサポート。 ディープスタンバイ電流消費量は、一般的なリチウムイオン電池の自己放電率を下回ります。サブ5msでフル画像にウェイクアップ。レジスタ全体をリロードしてソフトウェアリセットから120msでウェイクアップ。
EEPROMストレージ 工場校正データ。VCOM設定。ガンマカーブ。電源オン時のデフォルトが自動的にロードされます。基本的な操作にはホスト構成は不要です。

タイミングと制御プロトコル

垂直タイミングパラメータ
全フレーム期間: 標準2520ライン
表示ライン: 1920アクティブ
フロントポーチ: 最低32ライン（タッチコントローラー依存）
バックポーチ: パネル要件に合わせてプログラム可能
リフレッシュレート: 低解像度で最大120Hz、フルHDで60Hz
水平タイミングパラメータ
ライン期間はPCLK周波数に比例
データ有効ウィンドウはライン期間の中央に配置
ブランキング間隔はDSIパケットオーバーヘッドとコマンド埋め込みを処理
ソフトウェアリセットシーケンス: 01hコマンドはレジスタリロードを開始します。後続コマンドの前に5msの遅延。アクティブ表示中にリセットが発行された場合は、スリープアウト前に120msの遅延。ホストはリセットコマンドの後に2つの完全なフレームの間、PCLK/HSYNC/VSYNC/DEを継続する必要があります。

環境認定

動作温度: -20℃～+60℃（タッチ機能付き）
保管温度: -30℃～+70℃（電源オフ時）
湿度範囲: 20%～90% RH（結露なきこと）
低温起動能力は-20℃で確認済み。液晶粘度は動作範囲内に留まります。温度極限での一時的な画像スティッキングや応答時間の低下はありません。
信頼性テストマトリックス:
高温保管 — +70℃で96時間
低温保管 — -30℃で96時間
高温動作 — +60℃で96時間（通電時）
低温動作 — -20℃で96時間（通電時）
湿度保管 — 50℃ / 90%RHで96時間
熱衝撃 — 10サイクル、-20℃～+60℃、30分間保持
機能的故障ゼロ。欠落ピクセルゼロ。液晶漏れゼロ。シール劣化なし。仕様を超えるタッチ感度のドリフトなし。

統合サポート

評価キットあり — HDMI-MIPIブリッジ、タッチコントローラーブレークアウト、および調整可能な電源を備えたドライバーボード。タイミングの検証、タッチ応答のテスト、カスタムハードウェア開発なしでの消費電力の測定。
メカニカルサンプル — 寸法、重量、コネクタ配置が同一の非機能ユニット。量産筐体への適合性を確認します。組み立て治具を構築します。ディスプレイ調達前にケーブル配線を開発します。
光学測定レポート — 輝度、均一性、色域、コントラスト比はNIST標準計器にトレース可能です。サンプル出荷時に同梱されます。リクエストに応じて生産ロットごとに更新されます。
アプリケーションエンジニアリングアクセス — ディスプレイ専門家との直接コンサルテーションにより、電源シーケンスレビュー、EMI軽減、タッチチューニング、カスタムカバーガラス仕様に対応します。
