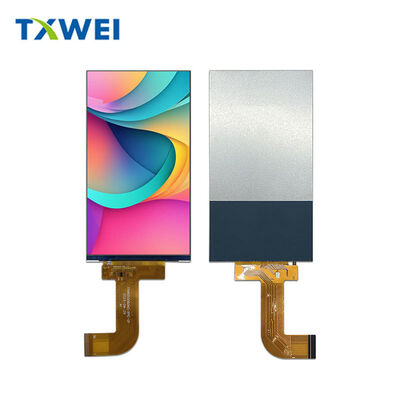

5.5インチIPS広視野角ディスプレイMIPI LCDスクリーン 720*1280LCDディスプレイ

MOQ:	交渉する
価格:	negotiate
標準パッケージ:	厚紙
配達期間:	16
支払方法:	L/C TT D/P
供給能力:	10000個

起源の場所

広東省、中国

ブランド名

TXWEI

CE ROHS FCC

モデル番号

TXW550060N0

ドキュメント

LCMインターフェイス:

MIPIインターフェース

Lcm ピン n カウント:

バックライト電圧:

貯蔵温度:

-30+80°C

ルメン度:

1000cd/平方メートル

ピクセル数:

720*1280

駆動要素:

TFTアクティブマトリックス

ピクセルピッチ（W*H）:

0.00945 (H) *0.0945 (V)

ハイライト:

5.5インチIPS MIPI LCDスクリーン

720×1280 TFT LCD ディスプレイモジュール

広視野角ディスプレイLCDスクリーン

製品説明

TXW550060N0

5.5インチ産業用IPSディスプレイモジュール

精密光学。産業用耐久性。クリーンな統合。

ビジュアルパフォーマンス

720 × RGB × 1280ネイティブ解像度。294 PPIピクセル密度。細かい文字から複雑な波形まで、すべての要素が鮮明にレンダリングされます。

IPSテクノロジー提供しますフルビューアングルフリーダム。斜めから見ても色反転なし。下や横から見てもコントラスト低下なし。水平にデスクトップ機器に搭載しても、垂直にハンドヘルドスキャナーに搭載しても、パネルのパフォーマンスは同じです。

1670万色ソフトウェアキャリブレーションで選択可能。滑らかなグラデーション。医療画像での正確な肌の色合い。産業用HMIアプリケーションでの正確なカラーコーディング。

アクティブエリア: 68.04 mm × 120.96 mm
ピクセルジオメトリ: RGBストライプ、0.0945 mm × 0.0945 mmピッチ
ディスプレイモード: ノーマルブラック — 深い黒、高コントラスト

環境耐久性

産業用ディスプレイは、空調の効いたオフィスにはありません。これは現実のために作られています。

動作温度: -20℃～+60℃
物流ハブの冷蔵倉庫の床。砂漠の暑さの中の車両ダッシュボード。モジュールは、全範囲で完全な光学および電気仕様を維持します。

保管温度: -30℃～+80℃
長期保管。極端な気候での輸送。剥離、シール劣化、液晶損傷なしの無電源での耐久性。

湿度耐性: 最大90% RH
沿岸部の設置。食品加工施設。蒸気洗浄された機器ベイ。内部電子機器は保護されます。

信号インターフェース: MIPI DSI

最新の組み込みシステムは、スピードとシンプルさを要求します。4レーンMIPI DSIインターフェースは両方を提供します。

差動データペア: D0N/D0P～D3N/D3P — ピクセルデータバースト伝送用の4つの独立した高速レーン
差動クロック: CLKN/CLKP — 専用タイミングリファレンス
制御信号: RST（ハードウェアリセット、アクティブロー）、TE（ティアリングエフェクトフレーム同期）、LCD_ID（モジュール識別）

電源レール:
— VDD_3.3V（ロジックコア用）
— IOV_1.8V（インターフェースI/O用）
— GNDプレーン（クリーンなリターンパス用）

合計30ピン。コンパクトなFPCコネクタ。簡単なPCBレイアウト。パラレルRGB代替品と比較して電磁干渉が低減。トレース長が短い。シールド要件がシンプル。

照明システム

ソースドライバ:使用15個の白色エミッタ直列電気構成。電気的特性:

—順方向電圧: 16.8V～18.6V
—標準電流: 100mA
—電源入力: LEDA（アノード）× 4ピン、LEDK（カソード）× 4ピン
光学出力:

—標準輝度: 1050 cd/m²（LCDスタック使用時）
—均一性: アクティブエリア全体で一貫しており、エッジの暗化やコーナーの低下なし
長寿命:

—
20,000時間定格寿命（初期輝度の50%まで）（LEDあたり20mA時）—常時稼働の産業用途での長年の連続稼働
—メンテナンスサイクルの削減。総所有コストの低減。
機械設計

モジュール外形:

 70.34 mm × 128.10 mm × 1.62 mm1.62 mm厚

ソースドライバ:FPCテールディスプレイエッジから伸びており、柔軟な機械的統合が可能です。ヒンジを通して配線。内部コンポーネントの周りに折りたたむ。狭いシャーシ開口部を通して通す。機械設計は、あなたの産業設計上の制約に適応します — その逆ではありません。

取り付けに関する考慮事項:—接着剤またはベゼル保持用の非アクティブ領域

—IP定格エンクロージャ用のシール対応ペリメータ
—EMIコンプライアンス用のグラウンド接続ポイント
ドライバアーキテクチャ: ILI9881C
ILI9881C

シングルチップドライバは、すべてのディスプレイ制御機能を統合します。

ソースドライバ: 720チャンネル — RGBサブピクセル列ごとに1つゲートドライバ:

 1280チャンネル — 水平走査線ごとに1つDC-DCコンバータ:
 単一3.3V入力からのAVDD、AVEE、およびその他の内部バイアス電圧のオンチップ生成ガンマ補正:
 カラーチャンネルごとに64ステップでプログラム可能電源管理:
 スリープモード、ディープスタンバイ、アクティブ状態、サブミリ秒のウェイク遷移設定ストレージ:
 内部EEPROMは、工場キャリブレーション、VCOM設定、および電源オン時のデフォルトを保持します。初期統合後の外部設定は不要です。タイミングと制御

リセットシーケンス:—最小パルス幅: 10マイクロ秒

—リセットキャンセル時間: 5ミリ秒（標準ウェイク）、120ミリ秒（EEPROMからの完全なレジスタリロード）

—リセット解除後の最初のコマンドの前に必須の5ミリ秒遅延
電源シーケンス:
—VDDI（I/O電圧）はVCI（アナログコア）より前に安定
—両方のレールがRESX非アサート前に安定

—電源投入時のMIPIレーンのLP-11状態
—MIPI高速モードに入る前に1ミリ秒以上の遅延
ティアリングエフェクト出力:
—TEピンはフレーム境界同期を提供
—部分更新シナリオでの視覚的なティアリングを排除

—カメラファインダーおよびリアルタイムオシロスコープアプリケーションに不可欠
信頼性検証
すべての生産ロットは、環境ストレススクリーニングを受けます。
高温保管:

+80℃で96時間 — シール完全性、偏光板接着性、材料安定性を検証

低温保管:

 -30℃で96時間 — コールドスタート能力と熱衝撃抵抗を確認高温動作:
 +60℃で96時間（通電） — 熱負荷下でドライバIC、バックライト、電気的相互接続をテスト低温動作:
 -20℃で96時間（通電） — 粘度の極端での液晶流動性と応答時間を検証湿度保管:
 60℃ / 相対湿度90%で96時間 — 水分浸入耐性と腐食耐性をテスト熱衝撃サイクル:
 10サイクル、-30℃～+80℃、30分間保持 — 異種材料界面の寿命ストレスを加速許容基準:
—機能障害ゼロ—セグメント欠け、ピクセルショート、ディスプレイ異常なし

—液晶漏れなし
—低温での気泡発生なし
—エンドシールの緩みやフレームの虹効果なし
コンプライアンスと材料
RoHS指令準拠
 — すべての材料と加工は鉛フリー

ハロゲンフリーオプション

 リクエストに応じて利用可能REACH物質開示
 法規制文書用に提供紛争鉱物報告
 サプライチェーンの透明性のためにサポート統合サポート
サンプル入手可能性: エンジニアリングサンプルは通常5営業日以内に発送

評価キット:

 HDMI-MIPIブリッジ付きオプションドライバボードで迅速なプロトタイピングが可能メカニカルサンプル:
 フィットチェックおよび治具開発用の非機能ユニット技術文書:
 完全なデータシート、初期化コード例、光学測定レポートアプリケーションエンジニアリングサポート:
 タイミング最適化、カスタムガンマカーブ、機械的統合コンサルティングのためのディスプレイ専門家への直接アクセス
