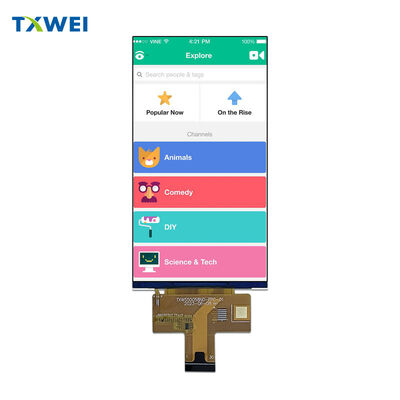

新品オリジナル 5.5インチ TFTディスプレイ画面 720×1280高精細縦型画面 25ピンLCD画面 MIPIインターフェース

MOQ: 交渉する
価格: negotiate
標準パッケージ: 厚紙
配達期間: 16
支払方法: L/C TT D/P
供給能力: 10000個
詳細情報
製品説明
詳細情報
起源の場所
広東省、中国
ブランド名
TXWEI
証明
CE ROHS FCC
モデル番号
TXW550058N0
ドキュメント
TXW550058N0 _SPEC.pdf
アクティブエリア:
68.04(高さ)×120.96(高さ)
動作温度:
-20+70
液晶タイプ:
ノーマルブラック
駆動要素:
TFTアクティブマトリックス
ピクセル数:
720*3RGB ((H) X1280 ((V)
ピクセル ピッチ（W*H）:
0.00945 (H) *0.0945 (V)
ルメン度:
300cd/平方メートル
ピクセルの配置:
RGBストライプ
ハイライト:

5.5インチ TFT LCD画面 MIPIインターフェース

,

720×1280高精細縦型LCD画面

,

25ピン TFTディスプレイモジュール 保証付き

製品説明

TXW550058N0

5.5"HD IPS LCDディスプレイモジュール

◆ ◆ ◆製品概要◆ ◆ ◆

高性能5.5インチTFT液晶ディスプレイ,HD解像度と先進IPS技術信頼性の高い視覚性能と,広い視野の柔軟性,近代的なMIPIインターフェース接続性を必要とするアプリケーション用に設計された.
720×1280ピクセル 1670万色 通常はブラックモード
シェンzhen Tianxianwei Technologyによって製造され,ILI9881CドライバーICと4レーンMIPI DSI高速差点インターフェースを搭載している.

▌ ▌ ▌ディスプレイの仕様▌ ▌ ▌

アクティブエリアとピクセル設定
アクティブ・ディスプレイエリアの対策68.04 mm × 120.96 mmと720 × RGB × 1280RGBストライプの配置でピクセル配置0.0945 mm × 0.0945 mm視界全体で幾何学的精度と均質な画像再現を保証する.
IPS 技術 の 利点
オーラ・オーク360° 理想的な視野自由. 視野の方向のサポートは,あらゆる角度から色変化とコントラスト喪失を排除します.
色深さ
16.7百万ソフトウェアで選択できる色は 要求の高いアプリケーションで 豊かな鮮やかなイメージを 提供します

ほら

インターフェイスと接続性

近代的な4レーンMIPI DSIアーキテクチャ
High-speed differential signaling through 30-pin FPC connector enables reliable video transmission with reduced electromagnetic interference and simplified system integration compared to legacy parallel RGB solutions.
総合的なピン構成
4つのデータレーンペア (D0±,D1±,D2±,D3±) は,組み込みクロックでパックされたピクセルストリームを処理する.専用クロックレーンペア (CLKP/CLKN) はデータ転送を同期する.複数の地面点が信号の整合性を保証します.
電力供給レール
IOVCC に1.8V論理インターフェースの VDD3.3VLCDドライバ用の外部VSP/VSNピン アナログ供給生成用専用LEDA/LEDK端末バックライト接続用
タッチパネルサポート
統合されたタッチインターフェースの規定には,I2C通信のためのCTP_SDAとCTP_SCL,中断信号のためのCTP_INT,コントローラリセットのためのCTP_RST,および通信のためのCTP_VCCが含まれます.2.8V~3.3V電源に触れる

● ● ●バックライトシステム● ● ●

エッジライト LED アレイ
複数の白色のLEDを搭載した効率的な縁照明配置により,均一な明るさ分布が実現します.
電気パラメータ
前向きの電圧範囲20V~23V稼働電流40mA文字列ごとに典型的なものです
光学性能
300 cd/m2最低照明度で80%活性領域全体で典型的な均一性
寿命 を 延長 する
30千時間LEDの使用寿命は,定位電流条件下では 50%の明るさで

★ ★ ★環境評価★ ★ ★

運用条件
-20°Cから+70°C作業温度範囲20% ~ 90% RH凝縮しない湿度耐性
貯蔵容量
-30°Cから+80°Cストレージの温度範囲が延長されれば 輸送や保管中に製品の完整性が保たれます

ほら

信頼性の保証

ほら

厳格な環境ストレス検証
高温貯蔵試験+80°C低温保存の検証-30°C96時間 作業温度極限が確認されました+70°Cそして-20°C高温や湿度で60°C × 90%RH熱ショックサイクルが-20°Cと+70°C30分間の休憩期間を伴う 10回の完全なサイクル.
欠陥ゼロの受容基準
欠落した部分,電気ショートカット,またはディスプレイの透明性の低下を含む機能障害は許されません.どんな試験条件でも液晶の漏れは絶対禁止です.低温の泡形成がないフレームの虹の効果は許容されます.

ほらタイミングとパワーシーケンスほら

重要な初期化要件
正確な電源配列は,信頼性の高いドライバICの初期化を確保し,内部電圧発生器の潜在的な損傷を防止する. RESX リセットリリース前にVDDIとVCI供給が安定する必要があります.MIPIレーンはリセット期間中にLP-11低電源状態に入ります.
設定時間仕様をリセットする
RESX パルス持続時間最小10 μs有効なリセット認識のために. リセットをキャンセルする時間5 msEEPROMからレジスタをロードする典型的.120msスリープアウトモードで完全なブランキングシーケンスでリセットすると必要な最大値
スパイク・リジェクション・プロテクション
リセットパルスより短5 μs自動的に拒絶されます.10 μs条件なく受け入れられる.5 μs と 10 μs保証された認識でリセットシーケンスを開始します.

ほらオプティカルパフォーマンスほら

コントラスト比の定義
CR = L63 / L0
L63は灰色レベル63の明るさであり,L0は灰色レベル0の明るさである.
応答時間の特徴
昇る時間 (Ton) は光学応答の10%から90%への移行を測定する.降る時間 (Toff) は光学応答の90%から10%への移行を測定する.
視角測定
標準座標系では,12時方向を基準として定義する.X+とX軸は水平視角を表す.Y+ と Y- 軸は,60° の 6 時方向の垂直視角を表す.

ほら物理 的 な 次元ほら

コンパクトモジュールプロファイル
総寸法70.34 mm × 128.10 mm × 1.62 mm(幅 × 高さ × 厚さ) は,空間制限のあるアプリケーションへの統合を可能にします.
軽量 建築
重量仕様は,最終構成と顧客特有の要求に基づいて決定する.
