5.5インチLCD画面 1080X1920TFT垂直画面 MIPIインターフェースとタッチ 5.5インチLCD画面

MOQ: 交渉する
価格: negotiate
標準パッケージ: 厚紙
配達期間: 16日
支払方法: L/C、D/A、D/P、T/T
供給能力: 10000個
詳細情報
製品説明
詳細情報
起源の場所
シェンゼン,広東
ブランド名
TXWEI
証明
ISO9001 IS014001 IATF16949
モデル番号
TXW550052N0-AS
ドキュメント
TXW550052N0-AS _SPEC.pdf
ハイライト:

5.5インチTFTLCDディスプレイ

,

MIPIインターフェイス LCD画面

,

1080X1920 縦タッチスクリーン

製品説明

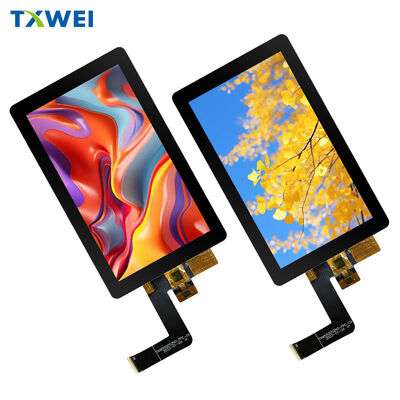

TXW550052N0-AS

5.46インチ フルHD IPS LCDディスプレイモジュール

インテグレテッドキャパシティブタッチパネル

◆ ◆ ◆商品のハイライト◆ ◆ ◆

高級のIPS技術によって提供される最高級の視覚体験
この5.46インチディスプレイモジュールは,驚くべき特徴を持っています1080 × 1920 フルHD解決法16.700万色リアルなイメージを
ウルトラ ワイド ビュー
178°色の変化やコントラストの喪失はなく
スムーズなタッチ統合
G+F+F複数の層の容量構造でグディックス GT911制御器は,アクティブな表面全体で直感的なユーザーインタラクションのために,応答的で正確なマルチタッチパフォーマンスを保証します.

▌ ▌ ▌主要な仕様▌ ▌ ▌

画面の設定
アクティブ・ディスプレイエリアの対策68.04 mm × 120.96 mmと1080 × RGB × 1920ストライプ配置のピクセル配置
スクウェア・ピクセルデザイン
63 μm × 63 μmピクセルピッチは歪みなく均一な画像品質を 提供します
カラーパフォーマンス
16.7百万ソフトウェアで選択できる色
自由 に 対する 見方
オーラ・オーク方向支援 360° 最適の視角
証明されたドライバー技術
ヒマックス HX8399-C業界で証明されたドライバーIC

ほら

インターフェイスと接続性

現代の高速MIPI DSIインターフェースと4レーン差異信号構造
39ピンのFPCコネクタは,業界標準のMIPIプロトコルを通じて包括的なシステム統合を提供します.既存の並行RGBソリューションと比較して,より薄いケーブル設計と簡素化されたPCBレイアウトを可能にする.
堅牢な電源供給
システム全体で安定した参照ポテンシャルを保証する.IOVCCの論理供給は,1.8Vと1.65V~3.3V柔軟なホストプロセッサ互換性の許容度.専用アナログドライバ AVDD と AVEE サポート±4.8V ~ ±6.0V触覚サブシステムは隔離された受信3.3VCTP_VCCピンを通した電源.バックライトシステムは専用LEDAアンードとLEDKカソード端末を通じて接続されます.
高速データ転送
MIPI通信を処理する5つの差分ペア:クロックレーン (CLKP/CLKN) は,データ転送を同期し,4つのデータレーン (D0からD3) は,電磁気干渉を最小限に抑え,高帯域幅でパックされたピクセルストリームを転送する..
インテリジェント制御アーキテクチャ
アクティブロー RESET はハードウェアの復元を可能にします.TE信号はフレームメモリ更新を同期し,破裂アーテファクトを防止します.PWM出力は精度の明るさ制御のために外部LEDドライバに接続します.触覚サブシステムは,効率的なイベント処理のために専用中断 (CTP_INT) とリセット (CTP_RST) ラインをI2Cバス (CTP_SCL/CTP_SDA) で通信する..

● ● ●バックライトシステム● ● ●

15個の高効率の白色LEDを搭載したEdge-Lit LED配列
端明かりの高度な配置により,アクティブディスプレイエリア全体に均等な照明が提供され,最小限の厚さ制限があります.
電気特性
前向きの電圧は28V~32Vと60mA文字列ごとに典型的な電流です
光学性能
LCDとタッチパネルの組み合わせが達成される1100 cd/m2典型的な明るさ≥85%視界全体で均一性
長期 的 な 信頼性
LEDの寿命の評価30千時間LEDごとに20mAで動作すると 50%の明るさ.より高い電流は,運用寿命を比例して短縮します.

ほら物理 的 な 次元ほら

空間制限のアプリケーションのためのコンパクト形状因数
LCD モジュールの測定70.04 mm × 128.29 mm × 1.68 mm(幅 × 高さ × 厚さ)
統合組成
容量感触パネルが付着すると,全体的な寸法が85.00 mm × 140.36 mm × 2.91 mm.
軽量 建築
最終構成とオプションコンポーネントに基づいて決定される重量仕様.

★ ★ ★環境評価★ ★ ★

要求の高いアプリケーションのための拡張された動作温度範囲
モジュールは-20°Cから+70°C湿度耐性20% ~ 90% RH凝縮しない
安全 保存 条件
保存温度範囲を拡張する-30°Cから+80°C同じ湿度制限を維持する.

ほら

信頼性の保証

ほら

5.5インチLCD画面 1080X1920TFT垂直画面 MIPIインターフェースとタッチ 5.5インチLCD画面 0
厳格 な 受け入れ 基準
機能欠陥はゼロです 欠落した部分や 電気ショートショットや 画面の透明性の低下などです禁止された異常は低温の泡形成ですフレームの虹の効果,または光学性能低下 ストレス後の検証.

ほらタイミングとパワーシーケンスほら

信頼性の高いドライバ操作のための重要な初期化シーケンス
Himax HX8399-C ドライバ統合回路には 正確な電源配列が必要で 正確な初期化と 内部電圧発生器の潜在的な損傷を防ぎます
ステップ・バイ・ステップ・オン・プロシージャ
まず,最小限の安定を維持して,VDD1とHS_VCC論理供給を安定させる1ms次のステップから遅延要求ゼロでVSPとVSNアナログ供給源を起動します.その後,RESXハードウェアリセット信号を低圧で,1ms供給安定化完了後. リセットをリリースする前に,すべての MIPI データとクロックレーンを LP-11 の低電源状態に設定します. リセットをリリースした後,待機します.>50ms初期化コマンドを送信する前に. スリープモードを終了するためにSLPOUTコマンドを発行します. 最低待ち120ms最後に,上限時間制限なしの MIPI ビデオパケット送信を開始します.
制御されたオフオフシーケンス
起動順序を逆にして≥20μs画像保持現象を防止し,ドライバーを完全に保護するために,各電源無効化段階間の遅延.

ほらオプティカルパフォーマンスほら

定量化コントラスト比測定
CR = L255 / L0
L255は灰色レベル255 (完全白色) での照明量であり,L0は灰色レベル0 (完全黒色) での照明量である.
ダイナミック応答の特徴
昇る時間 (Ton) は光学応答の10%から90%への移行を測定する.降る時間 (Toff) は光学応答の90%から10%への移行を測定する.
標準化測定プロトコル
すべての光学的特徴付けは,環境温度の25±2°Cで20分間の熱安定後に行う.バックライトシステムは,測定開始前に風のない環境で20分間の熱付け期間を必要とする..計測装置は,Autronics DMS 803または同等の光計/スペクトログラフの組み合わせを暗室環境内の直径3mmの測定スポットで使用し,外部の光汚染を排除する..

ほら典型的な用途ほら

産業と商業における展開シナリオ
要求の高い環境で頑丈で信頼性の高いディスプレイを必要とする工業用ハンドホルド端末.自動化制御システムのための人間機械インターフェースパネル.医療診断機器と携帯型患者監視装置スマートホーム制御インターフェースと住宅自動化システム 高級消費電子機器で,ディスプレイ品質が製品位置付けを区別します正確な色を再現を必要とする精密試験および測定機器自動車用インフォテインメントシステムとデジタルダッシュボードディスプレイ

ほら品質とコンプライアンスほら

厳格 な 製造 基準
生産施設は,包括的な品質管理システムでISO認証を維持しています. 重要な欠陥に対する100%の検査カバーは,一貫した出力品質を保証します.標準化された光学検査プロトコルは1000±200ルックス照明強度を指定する.客観的な欠陥評価のために,30cmの視距離と45°±10°の視角.
環境 責任
満タンRoHS 準拠製造プロセス全体で鉛のない材料の選択によって達成されます.すべての加工化学物質と材料は国際環境保護要件を満たしています.
