5.5 インチ MIPI インターフェイス 1080*1920 HD カラー LCD 液晶表示画面 TFT 液晶モジュール

MOQ: 交渉する
価格: negotiate
標準パッケージ: 厚紙
配達期間: 16日
供給能力: 10000個
詳細情報
製品説明
詳細情報
起源の場所
シェンゼン,広東
ブランド名
TXWEI
証明
ISO9001 IS014001 IATF16949
モデル番号
TXW550040N0-CTP
ドキュメント
TXW550040N0-CTP_SPEC.pdf
ハイライト:

5.5インチ MIPI TFT LCD ディスプレイ

,

1080×1920 HD カラーLCD画面

,

MIPIインターフェイス TFT液晶モジュール

製品説明

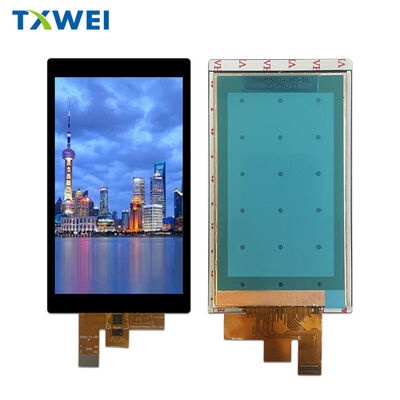

TXW550040N0-CTP | 5.46インチ フルHD MIPI LCDディスプレイ（静電容量式タッチパネル搭載）
製品概要
TXW550040N0-CTPは、フルHD解像度（1080×1920ピクセル）と統合された静電容量式タッチパネルを備えた、プレミアムな5.46インチTFT LCDディスプレイモジュールです。高性能アプリケーション向けに設計されたこのIPSタイプのディスプレイは、堅牢な4レーンMIPI DSIインターフェースを通じて、卓越した色精度、広い視野角、応答性の高いタッチ操作を提供します。
Shenzhen Tianxianwei Technology社が製造するこのディスプレイモジュールは、最先端のディスプレイ技術と信頼性の高い産業グレードの構造を組み合わせ、優れた視覚性能を必要とするハンドヘルドデバイス、産業用コントローラー、医療機器、民生用電子機器に最適です。
主な特徴
優れた視覚性能
1080×RGB×1920ピクセルの解像度と1670万色の表示色で、クリスタルクリアな画像をお楽しみください。IPS（In-Plane Switching）技術は、一貫した色再現と全方向からの完全な178°視野角を保証し、表示位置に関係なく色ずれやコントラスト低下を排除します。
統合静電容量式タッチ
G+F+F（ガラス+フィルム+フィルム）マルチタッチ構造は、Goodix GT911コントローラーを搭載し、正確で応答性の高いタッチ検出を実現します。I²Cインターフェースはホストプロセッサとのシームレスな通信を保証し、専用の割り込みおよびリセットピンは効率的な電源管理とジェスチャー認識を可能にします。
高速MIPIインターフェース
4レーンMIPI DSI高速差動信号は、EMIを低減した信頼性の高い高帯域幅ビデオ伝送を提供します。この最新のインターフェース規格は、従来のパラレルRGBソリューションと比較して、より薄いケーブル設計と簡素化されたPCBレイアウトを可能にします。
堅牢なバックライトシステム
エッジライトLEDバックライト構成は、1200 cd/m²の標準輝度を提供する15個の高効率白色LEDを備えています。30,000時間のLED寿命定格と外部PWM調光制御により、モジュールは明るい太陽光から暗い環境まで、さまざまな周囲光条件にシームレスに適応します。
技術仕様
ディスプレイ特性
ディスプレイタイプ：IPS TFT LCD（ノーマリーブラックモード） アクティブエリア：68.04 mm（横）×120.96 mm（縦） ピクセルフォーマット：1080（横）×1920（縦） RGBストライプ配置 ピクセルピッチ：21 µm（横）×63 µm（縦） 色深度：1670万色（24ビットRGB） 視野方向：オールオクロック（360°最適視野） コントラスト比：1200:1（標準）
タッチパネル仕様
タッチ構造：G+F+F静電容量式マルチタッチ コントローラーIC：Goodix GT911 インターフェース：割り込み出力付きI²C 表面硬度：≥6H鉛筆硬度 光透過率：≥85% 動作電圧：2.8V～3.3V（I/O）、1.8V（ロジック）
電気的パラメータ
TFTドライバーIC：Himax HX8399C ロジック電源（IOVCC）：1.65V～3.3V（標準1.8V） アナログプラス（VSP）：4.8V～6.0V アナログマイナス（VSN）：-6.0V～-4.8V バックライト順方向電圧：28V～32V バックライト電流：60 mA（ストリングあたり標準）
物理寸法
モジュール寸法：70.04 mm（幅）×128.29 mm（高さ）×1.78 mm（厚さ） タッチパネル付き：75.80 mm（幅）×139.90 mm（高さ）×3.49 mm（厚さ） 重量：未定（軽量設計）
環境・信頼性
動作条件
動作温度：-20℃～+60℃ 保管温度：-30℃～+70℃ 湿度範囲：20%～90% RH（結露なきこと）
信頼性試験
このモジュールは、96時間の高温保管（+70℃）、96時間の低温保管（-30℃）、動作温度サイクル、熱衝撃試験（-20℃↔+60℃、10サイクル）を含む包括的な信頼性検証を受けます。すべての試験で、機能的な欠陥ゼロ、液晶漏れなし、ストレス条件下での光学性能の維持が確認されています。
インターフェースピン構成
40ピンFPCコネクタは、包括的なシステム統合を提供します： ・電源レール：GND、IOVCC（1.8V）、VSP/VSNアナログ電源、CTP_VCC（2.8-3.3V） ・MIPI DSI：4つのデータレーンペア（D0±、D1±、D2±、D3±）とクロックペア（CLK±） ・タッチインターフェース：CTP_SDA、CTP_SCL、CTP_INT、CTP_RST ・制御信号：RESET、TE（ティアリングエフェクト）、PWM（バックライト調光） ・バックライト：LEDA/LEDKのアノードおよびカソード接続
すべての高速差動ペアは、エネルギー効率の高い動作のためにLP-11低電力状態をサポートします。
電源シーケンスとタイミング
HX8399CドライバーICは、特定の電源投入シーケンスを必要とします：VDD1/HS_VCCはVSP/VSNの起動前に安定する必要があり、各ステージ間には最低1msの遅延が必要です。ハードウェアリセット（RESX）は、電源安定化後に≥10µsの間ローを維持する必要があり、完全な初期化にはディスプレイオンコマンドの前に120msが必要です。
電源オフシーケンスはこの順序を逆にし、画像保持やドライバーの損傷を防ぐために、電源除去前にMIPIビデオパケットが終了することを保証します。
アプリケーション
・産業用HMIパネルおよびハンドヘルド端末 ・医療用診断ディスプレイおよびポータブル機器 ・スマートホーム制御インターフェース ・車載インフォテインメントシステム ・ハイエンド民生用電子機器およびゲームデバイス ・試験・測定機器
品質保証
ISO認証プロセスで製造され、セグメント欠け、短絡、光学均一性などの重大な欠陥に対して100%検査が行われます。検査条件は標準化されたプロトコルに従います：1000±200ルクスの照明、30cmの視距離、45°±10°の観察角度。
RoHS準拠の構造により、鉛フリー材料全体で環境への配慮を保証します。
梱包・物流
個別の帯電防止バブルバッグ梱包、5個単位のバンドル、衝撃吸収フォームコンテナ保護、強化カートンシーリング。大量注文の場合は、カスタムラベリングと梱包構成が可能です。
サポート・ドキュメント
初期化コードシーケンス、タイミング図、アプリケーションノートを含む完全な技術ドキュメントは、ご要望に応じて入手可能です。エンジニアリングサポートは、統合コンサルテーションおよびカスタムファームウェア開発のために提供されます。
