製造者は5インチLCDスクリーン 720*1280LCDスクリーン容量感触画面ハンドヘルドデバイスディスプレイ

MOQ:	交渉する
価格:	negotiate
標準パッケージ:	厚紙
配達期間:	16日
供給能力:	10000個

起源の場所

シェンゼン,広東

ブランド名

TXWEI

ISO9001 IS014001 IATF16949

モデル番号

TXW550039N0-CTP

ドキュメント

ハイライト:

5インチLCD画面容量感触

720x1280 TFT LCDの表示

手持ちデバイスのLCD画面

製品説明

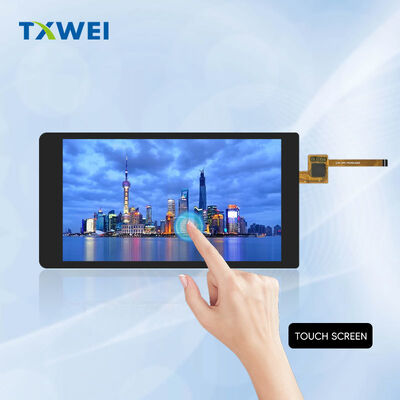

TXW550039N0-CTP 5.5インチ HD+ IPSディスプレイ

●●●●

製品概要

TXW550039N0-CTPはコンパクトな5.5インチ形状で完全な視覚的・インタラクティブなソリューションを提供します.この統合モジュールは,反応容量タッチパネルと高性能IPSLCDを組み合わせています要求の高い組み込みアプリケーションのために設計され,ディスプレイ品質とユーザーエクスペリエンスが製品の成功を牽引します.

このディスプレイモジュールは,シェンゼン・ تیانシアンウェイ・ テクノロジーによって製造され, 信頼性の高いタッチインタラクションと鮮やかなビジュアルを必要とする 携帯デバイス,産業用インターフェース,消費者電子機器を対象としています.

│ │ │ │ │ │ │ │

ディスプレイ技術

IPS パネルの卓越性In-Plane Switching 技術は,従来の TN パネルの特徴的な色変化とコントラスト損失をなくします.液晶分子は基板に平行して回転します.すべての視界方向に一貫した光学性能を維持する.

通常 ブラック・オペレーションこのアーキテクチャでは,通常白色の代替品と比較して,より深い黒層,優れたコントラスト比率,および光漏れが減少します.ダークユーザー インターフェース は 電力 効率 の 向上 から 利益 を 得る.

アクティブマトリックスドライブ個々の薄膜トランジスタがそれぞれのピクセルを独立して制御します. 共有された電極アーティファクトはありません. 動きの不透明性はありません. 静的コンテンツとダイナミックグラフィックの両方に鋭い正確な画像レンダリング.

ほら

解像度と画像品質

HD+解像度横軸は720ピクセル,垂直は1280ピクセル.9.16の相比は,ポートレイト指向アプリケーションを最適化します.手持ち端末,モバイルデバイス,垂直制御パネル.

RGB ストライプ ピクセル構造垂直RGBサブピクセル配置. 標準の視距離で自然な色混合. 撮影画像,データビジュアライゼーション,および色批判的なインターフェースに理想的です.

ピクセル サイズ94.5マイクロメートルの水平と垂直のピッチ. 約269ピクセル/インチ. 滑らかな輪郭レンダリング. 鮮明な文字読みやすさ.

アクティブ ビュー エリア68.04mm幅 × 120.96mm高さ 物理的な足跡を最小限に抑えられる 相当な画面面積

│ │ │ │ │ │ │ │ │ │ │

LCD モジュールの寸法71.04mmモジュール幅 129.56mmモジュール高さ 1.65mm総厚さ 現代の産業設計統合のための例外的に細いプロファイル

タッチで組み立てを完了する76.00 mm  width. 143.46 mm  assembly height. 2.81 mm 総厚さ. さらに 1.16 mm は容量感触層を過剰な容量なしで収納する.

体重ポータブルな用途に最適化 蓋のガラス選択によって決定される最終仕様

柔軟な回路接続器25ピンFPC表示信号 6ピンFPCタッチインターフェース コンパクトで信頼性の高い相互接続 自動組み立てプロセスに対応

● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

容量感触パネル

G+F+F建築カバー ガラス + フィルム + フィルム 構造 3層構造 透明な粘着ラミネート 費用対効果の高い耐久性 触覚に反応する性能

タッチコントローラFT5436DQQ統合回路. 専用タッチ処理. 100 Hz レポートレート 典型的な. スムーズなジェスチャー追跡. ホストプロセッサの負荷が低い.

マルチタッチ機能5点同時検出 複雑なジェスチャー認識 ピンチズーム 2本の指回転 多指ゲーム制御 現代のインターフェース要件を完全にサポート

通信プロトコルI2C標準インターフェイス. SCLクロック 400 kHz 典型的な. SDA双方向データ. イベント駆動ホスト通知のためのINT中断出力. 初期化復元のためのRSTリセット制御.

電気特性2.8Vから3.3Vの稼働範囲.1.8Vの論理インターフェースオプション. -20°Cから+60°Cの機能温度. <5mWの典型的な稼働電力.電池駆動設計では効率的です.

゚ ゚゚ ゚・゚??゚ ゚゚ ゚・゚??゚ ゚

インターフェースアーキテクチャ

MIPI DSI 標準4レーンモバイル産業プロセッサインターフェース 業界標準の高速差異信号 低電磁気干渉 厳しい環境のための強力なノイズ免疫

データ・レーンD0,D1,D2,D3の差分ペア. 4つの並行チャンネル. 総帯域幅は,24ビット色深度でネイティブ解像度で60Hzリフレッシュをサポートする.

時計の分布CLK差点ペア. ソース同期アーキテクチャー. 簡素化されたシステムクロッキング設計. データレーン間で複雑な偏差マッチングは必要ありません.

低電源モードLP11,LP10,LP00状態のサポート 超低電源スタンバイ 睡眠から迅速な目覚め 携帯アプリケーションのためのバッテリー寿命延長

コマンドとビデオモードレジスタ設定と静的画像のためのコマンドモード.リアルタイムストリーミングのためのビデオモード.柔軟なシステム統合.フレームバッファバイパスオプション.

電気仕様 ┃ ┃ ┃

I/O電源電圧 (IOVCC)1.65V最小.1.8V典型.2.0V最大.近代的なアプリケーションプロセッサとの論理レベル互換性.1.8Vシステムでのレベル変換なしで直接接続.

アナログ電源電圧 (VCI)2.5V最小.2.8V典型.3.3V最大.コアディスプレイドライバの電源.点滅のない動作のために安定した調節が必要です.

現在の消費量動作電流はディスプレイ内容とバックライト設定に依存する. スリープモード電流はバッテリー節約のために最小限に抑えられる. 詳細な特徴付けは要求に応じて提供される.

ゲートドライブ生成内部充電ポンプ回路は,TFTスイッチ電圧を生成する.単一の供給入力から派生した正線と負線.外部高電圧供給は必要ない.

ほら

バックライトシステム

LED 構成14個の白いLEDが並列並列配置されている. エッジライト光学構造. 精密なライトガイドプレート. ディフューザーと明るさ強化フィルム.

電気パラメータ前向き電圧:最低19.6V.最大22.4V.典型的な稼働電流40mA.恒常電流駆動は均質な明るさのために推奨される.

照明性能完全な光学スタックで決定する仕様.設計ガイドの要求により利用可能な典型的な値.

運用寿命30LED レーティング: LED レーティング: LED レーティング: LED レーティング: LED レーティング: LED レーティング: LED レーティング

制御インターフェースLEDAアノード接続. LEDKカソード接続. PWMディミング対応. アナログ電流調整がサポートされています.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

タイミング と 制御

アーキテクチャをリセットするRESETピンアクティブ低. 最低10マイクロ秒パルス. 120ミリ秒初期化期間. 内部状態マシンシーケンス オン設定. 起動時にOTPパラメータの読み込み.

破裂効果信号TE出力パルス. フレーム境界表示. 涙のない更新のためにホスト同期. 円滑なアニメーションとビデオコンテンツのために不可欠です.

パワーシーケンシングIOVCCとVCIアプリケーションの順序は柔軟である.供給の安定化後にRESETをリリースする.コマンドの受容前の15ミリ秒遅延.初期化後に準備表示.

睡眠状態管理低電源待機状態のスリープインコマンド 普通の動作のスリープアウトコマンド 状態の急速な移行 文脈保持オプション

ほら

環境の回復力

動作温度-20°Cから+60°Cまで 画面とタッチ機能 冷却式スタート 仕様を完全に遵守

保存条件-30°C~+70°C 動作しない 20%~90%の相対湿度 棚の安定度が高い グローバル・ロジスティック対応

熱ショック検証10サイクルテスト -20°Cで30分 +60°Cで30分 静的状態 機械的な故障なし 性能低下なし

高温操作+60°C連続動作 96時間の検証 画像の粘着なし 色の変化なし 触覚反応が維持されています

低温操作-20°C 持続操作 96時間の検証 仕様どおりの応答時間

湿気 に 耐える90パーセントの相対湿度で50°C 96時間暴露 泡が形成せず 密封物も薄くなり 虹の効果もない

│ │ │

品質保証

生産試験100%の電気認証 業界標準のピクセル欠陥検査 触覚座標線性検証 バックライトの均一化測定

信頼性の検証IEC 60068-2-14 による温度サイクル,IEC 60068-2-27 による機械ショック,IEC 60068-2-6 による振動抵抗,IEC 61000-4-2 によるESD免疫

受け入れ基準欠落した部分の許容はゼロだ 電気ショートカットなし 曖昧な部分なし 画面の不透明性 異常な表示パターンなし 液晶漏れなし 密封の整合性必須

環境基準の遵守鉛のない材料.RoHS指令2011/65/EUに準拠.REACH物質制限が遵守されています.責任ある製造認定.

ほら

統合に関する指導

メカニカルマウント4つの縁のサポートが推奨されます.アクティブエリアの点積を避けます.導電元へのクリアを維持します.操作中にESD保護が必須です.

熱設計LED交差点温度モニタリング. PCBを通しての熱散路. 陽極領域の銅面積最大化. 密封された囲いのための環境減量.

電気の配置アナログとデジタルを分離した地面平面 電源入力時にスター接地 MIPI経路長相性 100オム差阻力 EMIに敏感なアプリケーションのシールド

ソフトウェア統合Sitronix ST7703初期化シーケンス. コマンドセットドキュメントが利用可能. I2C によるタッチファームウェア構成. FocalTech のジェスチャーライブラリ.

オプティカルカスタマイズカバーレンズ形状と厚さ 反射防止コーティング 反光表面処理 プライバシーフィルター統合 オーダーメイド・アペルチャーとカットアウト オプティカル・ボンドサービス

ほら

対象アプリケーション

携帯医療機器 産業用ハンドヘルド端末 携帯テスト機器 スマートホーム制御パネル 建物自動化インターフェース セキュリティシステムキーボード 販売ポイント端末備蓄管理システム教育用電子機器 開発プラットフォーム 消費家電 自動車用アフターマーケットディスプレイ 海上機器 屋外携帯機器

ほら

注文情報

モデル指定TXW550039N0-CTP

製造者シェンzhen Tianxianwei Technology Co., Ltd.

サンプル利用可能エンジニアリングサンプル 通常2〜3週間 生産期間4〜6週間 標準 年間1000台から販売価格を交渉

パーソナライズ サービスカバーガラス形状と厚さ. ロゴ印刷とブランド. 輝度バインリングと選択. FPC 長さとコネクタの位置. インターフェース電圧カスタマイズ. タッチファームウェア変更.オーダーメイドのカバーレンズへの光学結合規制認証支援
