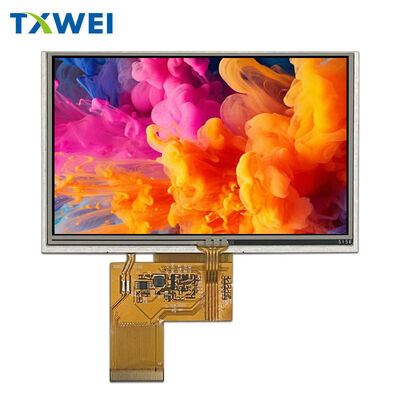

卸売 5インチ 800*480 TFT抵抗膜タッチスクリーン産業用制御機器ディスプレイ監視モニターLCDスクリーン

MOQ:	交渉する
価格:	negotiate
標準パッケージ:	厚紙
配達期間:	16日
供給能力:	10000個

起源の場所

シェンゼン,広東

ブランド名

TXWEI

ISO9001 IS014001 IATF16949

モデル番号

TXW500152N0-RTP

ドキュメント

ハイライト:

5インチTFT LCD抵抗膜タッチスクリーン

産業用制御機器LCDモニター

保証付き 800*480 TFTディスプレイ

製品説明

TXW500152N0-RTP

5.0"工業用WVGA TFT LCD + RTP

800×480の解像度 24ビットのRGB 抵抗感触ワイドテンプデザイン

◆ なぜこの展示を選んだのですか

▸ 鮮明な WVGA 映像

800×RGB×480の解像度で,産業用インターフェースに鮮明で鮮やかな画像を提供.ILITEK ILI6122+ILI5960のダブルチップドライバアーキテクチャによって 16.7Mの真の色が提供されています.135mmのピクセルピッチは,テキストの読みやすさとアイコンの明確さを保ちます.

▸ 信頼のある抵抗感を持つ触覚

組み込み 4 ワイヤレシシブタッチパネル (RTP) 産業用環境の信頼された選択です. 手袋,スタイラス,または裸の指で完璧に動作します.電気的に騒々しい工場の床では容量干渉の問題はありません.

▸ 6 時最良の見方

底から見る装置に設計されています 目の上にある制御パネルや キオスクや ユーザが画面を見上げる 組み込みシステムに最適です

▸ 極端な状況に備えられて造られた

→ 運営:-20°Cから+70°C→ 保存:-30°Cから+80°C→湿度:RHが90%まで

高温保存時間 (+80°C) 96時間,低温保存時間 (-30°C) 96時間,熱ショックテスト (50サイクル) (20°C~70°C) を通過する.このスクリーンは,消費者のディスプレイが故障するときに繁栄する.

◆ 技術仕様

ディスプレイコア• パネルの種類: TFTアクティブマトリックス,通常は白色伝達性 • 解像度: 800 ((H) × 480 ((V) ピクセル • 色深さ: 16.7M (24 ビット RGB) • ピクセル配置: RGB垂直ストライプ • アクティブエリア: 10800mm × 64.80mm • 視野: 6時 • ドライバーIC: ILITEK ILI6122 + ILI5960

タッチシステム•タイプ: 4本のレジスティブタッチパネル (RTP) •インターフェイス: アナログ位置センサー •アクティベーション:圧力ベース (手袋対応) •耐久性:数百万のタッチに対応

バックライト•タイプ:エッジライトされた白色LED配列 •LED数: 12チップ (6シリーズ × 2並行) •前向き電圧: 17.4V ~ 19.8V •前向き電流: 40mA典型 •照明:240 cd/m2 (LCD+RTPでは典型) • 寿命照明の50%で3万時間

電気インターフェース•ビデオ:24ビット並行RGB (R0-R7,G0-G7,B0-B7) •クロック:DCLKピクセルクロック入力 •シンクロ:HSYNC,VSYNC,DE (データ有効) •制御:DISP (ディスプレイオン/オフ) •電源:VDD3.0~3.6V (3.3V典型)

物理 的 な 尺度• モジュールのサイズ: 120.70mm × 75.80mm × 2.80mm • RTP: 116.80mm × 72.60mm × 4.15mm • 体重: TBD • FPC: 40ピン,0.5mmピッチ

◆ピンの割り当て (40-ピンのFPC)

パワー&バックライト1 LEDK │バックライトカソード (??) 2 LEDA │バックライトアノード (+) 3 GND │地面 4 VDD │論理電源 (3.3V)

RGBデータバス5~12 R0-R7 赤いデータ (LSBからMSBへ) 13~20 G0-G7 緑色のデータ (LSBからMSBへ) 21~28 B0-B7 青いデータ (LSBからMSBへ)

タイミングと制御29 GND 30 DCLK 画素クロック 31 DISP 画面 32 HSYNC を有効にする 33 VSYNC 垂直同期 34 DE データ 35 NC を有効にする 36 GND 接続がない

触覚 (FPCのNCはRTPは別々に結合)37 XR 触る右 (NCはFPC) 38 YD 触る下 (NCはFPC) 39 XL 触る左 (NCはFPC) 40 YU 触る上 (NCはFPC)

◆ タイミングの特徴

時計 の 要求DCLK周波数: 33.3 MHz 典型的な (50 MHz 最大)

横軸のタイミング• アクティブディスプレイ: 800 時計サイクル • 総ライン周期: 1056 典型的な (862 ~ 1200 範囲) • HSD パルス: 1 ~ 40 時計 • バックポーチ: 46 時計 • フロントポーチ: 16 ~ 354 時計

垂直タイムリング•アクティブディスプレイ: 480 行 •総フレーム期間: 525 典型的な (510 ~ 650 範囲) •VSD パルス: 1 ~ 20 行 • バックポーチ: 23 行 • フロントポーチ: 7 ~ 147 行

◆ 応用のシナリオ
