6.86インチバースクリーン 480x1280解像度 RGBインターフェイス車スマート家電キッチン家電 LCDディスプレイ

MOQ:	1
価格:	交渉可能
配達期間:	4～6時間
支払方法:	L/C、D/A、D/P、T/T
供給能力:	10000個

起源の場所

ブランド名

TXWEI

CE FCC ROHS

モデル番号

TXW686013B0

ドキュメント

ピクセル数:

480*1280

見る方向:

インターフェイスを表示します:

500ニット

アクティブエリア:

60.19*160.51

外形サイズ:

66.7*181.2*4.4mm

動作温度:

-20+70℃

保管温度:

-30+80°C

40PIN

ディスプレイIC:

NV3052C

ハイライト:

6.86インチRGBLCDディスプレイ

480×1280の解像度 TFTスクリーン

自動車のスマートホームLCDディスプレイ

製品説明

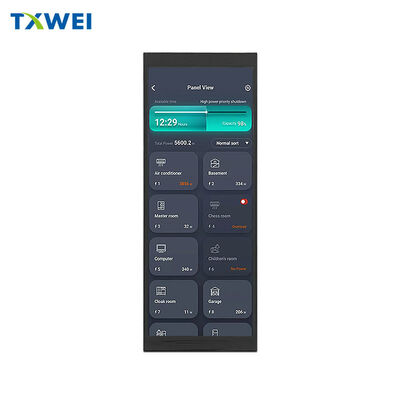

6.86インチ垂直バータイプRGBディスプレイ TXW686013B0

スマート機器とエネルギー貯蔵システムのための費用対効果の高い長ストライプディスプレイ

時には,太陽光に照射する明るさが必要になります.信頼性の高い,コスト最適化ディスプレイTXW686013B0はこのギャップを完璧に埋めます6.86インチ垂直バー型ディスプレイ伝統的なRGB並行インターフェイスの互換性により 白貨やエネルギー貯蔵システムにとって理想的なアップグレード路線となります開発のシンプルさとBOMのコスト管理が高級仕様よりも優先される医療機器.

高さ60.19mm×160.51mmのアクティブエリアを横断したこのIPSパネルは 複雑な高速シリアルインターフェースを元に 組み込みシステム全体を再設計する必要なく デバイスにスマートフォンのようなインターフェースの美学をもたらします.

RGB の利点: 開発のシンプルさと現代的なデザイン

レガシーフレンドリーな40ピンRGBインターフェース

専用コントローラと高速PCBレイアウトの専門知識を必要とするMIPI DSIインターフェースに向かって急いでいる一方で,TXW686013B0は,証明されたRGB40ピン平行インターフェースこれは限界ではなく 特定のアプリケーションの戦略的利点です

RGBインターフェイスはSTM32のメインストリームマイクロコントローラと直接接続します高価なMIPIブリッジICを必要とせず,インピーダンスのマッチされた差差ペアに対処することなく,Allwinnerシリーズチップ開発時間を数ヶ月から数週間に短縮します ソフトウェアのライブラリがBOMのコストが重要になるコストに敏感な機器のためにMIPIコントローラチップを取り除くことで,部品コストとPCB層の複雑性が節約されます.

40ピンのコネクタで R,G,Bのデータラインと水平と垂直のシグナルがNV3052CドライバICに未圧縮の24ビット色を配送し,シリアルインターフェースのプロトコルオーバーヘッドなしで.

6装置UI用の.86インチ垂直キャンバス

480×1280の解像度で3:8 図面比幅60.19ミリメートル 高さ160.51ミリメートルでアクティブディスプレイエリアは,直感的なパラメータ調整インターフェースのためにかなりの垂直不動地を提供します..

160ミリメートルの温度グラデーションに沿って 指が滑る スマートレンジフッドを想像してください または水平スクロールなしで 1日分の発電曲線を表示する エネルギー貯蔵インバータを想像してください.66.7mm×181.2mmのモジュール輪郭 (厚さわずか4.4mm) は冷蔵庫のドア,オーブンのフロント,洗濯機コンソールに特有の狭い制御パネルスペースに快適に収まります.

IPS技術によって 175センチメートル高のユーザーでも 下から手を伸ばす子供でも画面の色とコントラストが一貫しているので,エネルギー機器の安全警告と状態表示には重要です..

応用特有の利点

エネルギー貯蔵とインバーターシステム

住宅用バッテリー貯蔵システムと太陽光インバーターでは,TXW686013B0は情報密度と読みやすさの完璧なバランスを提供します.500ニット明るさ装着室内設置環境 ガレージ 雑用室遮蔽されたエリアの外壁では 極端な日光の可視性が要求されないが 鮮明な光源照明の下での可視性が不可欠です.

垂直形式は自然に電池の充電レベルを表示し,通常の燃料計のように読み取れます. 160.51mmの高さ全体で下から上へと伸びています.リアルタイムの電源流動アニメーション (太陽光パネルから電池へ,家庭消費に移動するエネルギーを表示) は垂直列で直感的に流れますRGBインターフェースは,SPIに接続されたディスプレイを悩ませる帯域幅の制約なしにスムーズなアニメーション更新を保証します.

-20°Cから+70°Cの作業温度は,冷たい気候や空調がない設備室のガレージ装置の熱状況をカバーします.冬の物流と夏の倉庫の保管中に -30°Cから +80°Cの保管能力が備蓄を保護する.

スマートキッチン機器

現代のホップ,オーブン,冷蔵庫にはタッチ対応のインターフェースが必要ですが,蒸気,油脂,温度サイクルという厳しい環境に直面しています.このディスプレイモジュールは純粋なディスプレイとして出荷されます (タッチオプション/カスタマイズ可能)4,4mm の厚さにより,耐久性とコスト構造のために家電メーカーが好む外接電容性タッチフィルムや抵抗性タッチオーバーレイに十分な空間が残っています.

500ニットの明るさで キッチンの環境照明や蒸気を切断できます 1000ニット以上のディスプレイの電力消費と熱管理の課題はありませんNV3052CドライバICには,デバイスUIに共通する白い背景に最適化されたガンマ修正が含まれます, レシピのテキストと制御メニューが明るいガラスパネルに対して鮮明に見えます.

洗濯機では,垂直方向化により,利用者がよく知っている物理ダイヤルレイアウトを模倣するサイクル選択インターフェースができます.伝統的な機械制御には収まらない デジタル精度とWiFi接続状態指標を追加しながら.

医療機器と医療機器

携帯医療機器やベッドサイドモニタは,ディスプレイの電力需要が低く,工業用温度が信頼できます.RGBインターフェイスは,高速ビデオストリーミングよりもリアルタイム信頼性を優先するレガシー医療機器プロセッサとの統合を簡素化します6.86インチの斜面は 部屋全体から 生命体の読み取れるように 十分な文字の高さを提供しています

-20°C~+70°Cの動作範囲は,気候制御の患者室と不妊区域の間を移動する移動医療カートの温度変動に対応します.4mm プロファイルは,携帯診断ツールのためのエルゴノミックなハンドヘルドデザインを可能にします.

技術仕様の概要

モデル指定:TXW686013B0
ディスプレイ横:6.86インチ (174.4mm)
決議:横の 480 ピクセル × 縦の 1280 ピクセル
アスペクト比:3:8 垂直向き
ディスプレイ技術:IPS フルビューングル TFT
インターフェイスタイプ:RGB並列インターフェース,40ピン接続器
ドライバーIC:NV3052C (インテグレートタイム制御とガンマ修正)
明るみ出力:500ニット (cd/m2) 室内および遮蔽された屋外環境に適しています

アクティブディスプレイエリア:
幅 60.19 ミリメートル
高さ: 160.51 ミリメートル

モジュールのスケープ次元:
幅: 66.7 ミリメートル
高さ: 181.2 ミリメートル
深さ: 4.4ミリ (単一ディスプレイモジュール)

環境評価:
動作温度範囲: -20°C~+70°C
貯蔵温度範囲: -30°C~+80°C

統合とカスタマイズサポート

電気インターフェースの詳細

40ピンのRGBインターフェイスは,専用ピクセルクロック,水平同期,垂直同期線を備えた標準24ビット色データ (8ビットRGBチャンネルあたり) を受け入れます.この並列アーキテクチャは,マイクロコントローラ外部メモリインターフェイス (FSMC on STM32) に直接接続することを可能にします.SAM シリーズ) は,プロトコル翻訳チップなしで,部品数と潜在的な障害点を両方を削減します.

The NV3052C driver includes programmable gamma curves to optimize display appearance for different cover glass thicknesses and optical bonding configurations—a critical feature when integrating behind the tinted or anti-glare glass common in premium appliances.

メカニカル・インテグレーション・ノート

幅66.7mm,高さ181.2mmで,モジュールは各側で約3.25mmの最小のベーゼルエリアを必要とし,現代の狭いフレーム装置設計を可能にします.4mmの厚さで標準LEDバックライトユニットに対応し,フラッシュマウント制御パネルに適したスリムな美学を維持.

タッチ機能を必要とするアプリケーションでは,ディスプレイ表面は,容量感触フィルムラミネーション (マルチタッチ用) と抵抗感触層 (スタイラスまたは手袋操作用) と両方に互換性がある.保護用カバーレンズと組み合わせると最適な光学結合を保証する平らなガラス表面.

カスタマイズオプション

標準設定では 室内での効率を最適化した 500 ニットの明るさを 提供していますがバックライトの変更により,暗室医療用には300ニット,半屋外可視性には700ニットまで出力を調整できる.. FPC (Flexible Printed Circuit) cable lengths and connector orientations can be customized to match your specific chassis routing requirements without the long lead times associated with full LCD glass customization.

シンプルな方法を重視する開発者のために理想的

MIPIプロトコルのスタックや 高速信号の整合性のために PCBを再設計することなく高価なブリッジチップを組み込む, TXW686013B0は実用的な解決策を提示します.それは古い学校のRGBマイクロコントローラプロジェクトと現代の垂直タッチスクリーンインターフェースとのギャップを埋めます.プロダクトのビジュアルアピールをアップグレードし 既知の組み込みアーキテクチャを保持できます.

電子機器を再発明せずに デバイスのインターフェースを近代化する準備はできましたか?

今日,技術文書とサンプルユニットを要求します. 私たちのアプリケーションチームは,STM32F4/F7シリーズを含む人気のあるMCUプラットフォームへのRGBインターフェース接続のための参照スケジュールを提供することができます.NXP i.MX RTシリーズとAllwinner D1/A133コントローラ
