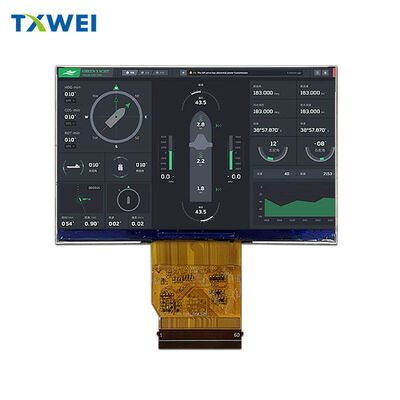

4.5 インチ LCD 1920*1080 高解像度高輝度風景 mipi インターフェイス屋外計器ディスプレイ LCD スクリーン

MOQ:	1
価格:	交渉可能
配達期間:	7-16DAYS
支払方法:	L/C、D/A、D/P、T/T
供給能力:	10000個

起源の場所

ブランド名

TXWEI

CE FCC ROHS

モデル番号

TXW450038B0

ドキュメント

ピクセル数:

1920*1080

視聴方向:

インターフェイスを表示します:

MIPI 4 レーン

1500ニット

アクティブエリア:

98.5*55.4

外形サイズ:

103.5*65.3*2.5mm

動作温度:

-30+85°C

保管温度:

-30+85°C

ピンの数:

60pin

ハイライト:

4.5インチ高輝度LCDスクリーン

1920x1080屋外計器ディスプレイ

MIPIインターフェイスTFT LCD表示

製品説明

コア概要

製品タイプ: 4.45インチ標準TFT LCDモジュール (1920×RGB×1080 ドット)
構造: TFTパネル + EK79303ドライバIC + FPC + 白色LEDバックライト
インターフェース: 4レーンMIPI
環境適合性: 鉛フリー、RoHS認証
視野角: 全方位 (360°のクリアな視認性)
色サポート: 1670万色 (ソフトウェアで設定可能)

主な寸法と重量

モジュールサイズ: 103.50 (W) × 65.30 (H) × 2.50 (T) mm (許容差 ±0.20mm、特に指定がない限り)
有効表示エリア: 98.50 (H) × 55.40 (V) mm
画素ピッチ: 0.0513 (H) × 0.0513 (V) mm
画素配列: RGB垂直ストライプ
概算重量: TBD (未定)
FPC仕様: FPC + PI 厚さ = 0.30±0.03mm (折りたたまれていない状態で出荷)

電源とバックライト

電源

コア電圧 (VCC): 3.0-3.3V (標準3.3V)
アナログ電圧 (VSP): 4.8-6.0V (標準5.8V)
アナログ電圧 (VSN): -6.0～-4.8V (標準-5.8V)

バックライトシステム

タイプ: エッジライティング、18個の白色LED
順方向電圧 (VF): 16.8-19.2V
順方向電流 (IF): 標準60mA
最小輝度: 1500 cd/m² (9点平均)
輝度均一性: 最小80%
LED寿命: 30,000時間 (20mA/LEDで輝度が50%に低下; 電流が25mA/LEDを超える場合は短縮)

主なピン機能 (簡略化)

電源/グランド: VCC 3.3V (ピン4、5) | 安定動作のための複数のGNDピン
制御信号: STBYB (ピン7、スタンバイモード: High=通常、Low=省電力) | RESET (ピン8、リセット入力) | U/D (ピン11、垂直走査方向) | R/L (ピン12、水平走査方向)
SPI通信: SPI-CS (ピン14) | SPI-SCL (ピン23) | SPI-SDAI (ピン24) | SPI-SDAO (ピン25) | ROM (ピン26、MTP自動再読み込み制御)
データ/クロック: D0P/D0N～D3P/D3N (差動データ) | CLKP/CLKN (差動クロック)
バックライト電源: LEDA (ピン60、アノード) | LEDK (ピン59、カソード)
未接続: 複数のNCピン (未使用)

光学性能

コントラスト比: 1000 (最小) - 1500 (標準) (0°の視野角で測定)
透過率: 6.4-7.5% (高透過率偏光板、APF & ヘイズなし)
色域: 70% NTSC (C-Light)
応答時間: 45ms (Tr+Tf、25°C/0°角度)
視野角: 水平/垂直 70° (最小) - 80° (標準) (CR>10)
色度 (CIE1931): 赤 (x:0.587-0.647, y:0.291-0.351) | 緑 (x:0.290-0.350, y:0.491-0.551) | 青 (x:0.113-0.173, y:0.089-0.149) | 白 (x:0.277-0.337, y:0.292-0.352)

環境と信頼性

動作/保管温度: -30°C～+85°C
最大湿度: 90% RH (結露なし)
合格したテスト: 高/低温保管/動作 (85°C/-30°C、96時間) | 高温/高湿度 (60°C/90%RH、96時間) | 熱衝撃 (-30°C↔85°C、10サイクル)
許容基準: 機能的な欠陥、セグメントの欠落、漏れ、気泡、または部品の緩みがないこと

重要な注意点

TPウィンドウの推奨事項: LCM有効表示エリアより片側0.3～0.5mm大きくする
重要なパラメータ: 元の仕様で「*」でマーク; 「()」内の参照パラメータ、「[]」内のCPKパラメータ
梱包方法: TBD (最新の詳細についてはサプライヤーにお問い合わせください)
