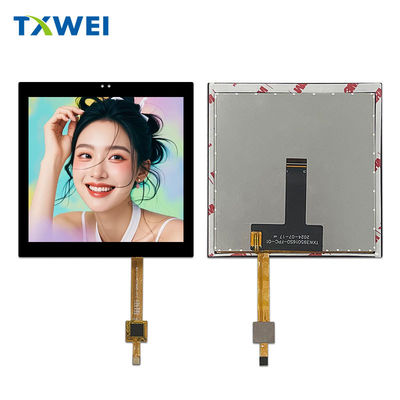

3.95-inch TFT LCD display screen tft480 × 480 driver ST7701SN interface 2 Lane MIPI

製品

TFT LCD ディスプレイ

TFT LCDモジュール

TFT液晶画面

円形TFT LCD

スクウェア TFT ディスプレイ

棒タイプTFT

HDMI ドライバボード

VGAドライバーボード

容量性タッチパネル

3インチ液晶

4インチLCD

7インチlcdモジュール

10インチLCDモジュール

連絡ください

ウェチャット

今連絡してください

3.95-inch TFT LCD display screen tft480 × 480 driver ST7701SN interface 2 Lane MIPI

MOQ:	1
価格:	交渉可能
配達期間:	7-16DAYS
支払方法:	L/C、D/A、D/P、T/T
供給能力:	10000pcs

詳細情報

起源の場所

深セン

ブランド名

TXWEI

証明

CE FCC ROHS

モデル番号

TXW395016S0-BST

ドキュメント

TXW395016S0-BST_SPEC.pdf

ピクセル数:

480*480

視聴方向:

IPS

インターフェイスを表示します:

2車線MIPI

輝度:

500ニット

アクティブエリア:

71.86*70.18（mm）

アウトラインサイズ:

83*83*3.06（mm）

動作温度:

-20+70℃

保管温度:

-30+80°C

タッチテクノロジー:

G+F+F

インターフェイスをタッチします:

iic

ICに触れます:

GT911

ハイライト:

3.95-inch TFT LCD display

,

TFT LCD screen with MIPI interface

,

480x480 resolution TFT display

製品説明

Product Name:
TXW395016S0-BST 3.95" TFT LCD Module with Capacitive Touch Panel (480x480, MIPI Interface)
Meta Description:
Discover the TXW395016S0-BST, a high-resolution 3.95-inch TFT LCD display module with 480x480 pixels, MIPI DSI interface, and capacitive touch. Ideal for smart home devices, industrial control, and handheld equipment.
Product OverviewThe TXW395016S0-BST is a compact, high-performance 3.95-inch TFT LCD module designed for applications requiring vibrant color display and reliable touch input. With a resolution of 480×480 pixels, 16.7M colors, and a capacitive touch panel (CTP), this module delivers sharp visuals and responsive user interaction.
Manufactured by Shenzhen Tianxianwei Technology Co., Ltd., the TXW395016S0-BST integrates a ST7701SN driver IC, supports a 2-lane MIPI DSI interface, and features all-viewing angle technology, making it ideal for modern embedded systems and smart devices.
Key FeaturesDisplay Size: 3.95 inches
Resolution: 480×480 pixels
Color Depth: 16.7M colors
Interface: 2-lane MIPI DSI
Touch Panel: Capacitive (G+G structure)
Driver IC: ST7701SN
Touch Controller: CST340
Backlight: White LED (12 LEDs, edge-lit)
Viewing Angle: All-viewing (wide angle)
Operating Temperature: -20°C to +70°C
Storage Temperature: -30°C to +80°C
Module Dimensions: 74.66 × 76.53 × 2.06 mm
Module + CTP Dimensions: 81.80 × 84.95 × 3.54 mm

Module Function Description

Pin No.

Symbol

LCM  Functional

1

LEDA

Power supply for backlight anode input terminal.

2

LEDA

Power supply for backlight anode input terminal.

3

LEDA

Power supply for backlight anode input terminal.

4

NC

NC

5

LEDK

Power supply for backlight cathode input terminal.

6

LEDK

Power supply for backlight cathode input terminal.

7

LEDK

Power supply for backlight cathode input terminal.

8

LEDK

Power supply for backlight cathode input terminal.

9

GND

Power Ground

10

11

MIPI_2P(NC)

NC

12

MIPI_2N(NC)

NC

13

GND

Power Ground

14

MIPI_1P

High speed interface data differential signal input/output pins

15

MIPI_1N

High speed interface data differential signal input/output pins

16

GND

Power Ground

17

CLKP

High speed interface clock differential signal input/output pins

18

CLKN

High speed interface clock differential signal input/output pins

19

GND

Power Ground

20

MIPI_0P

High speed interface data differential signal input/output pins

21

MIPI_0N

High speed interface data differential signal input/output pins

22

GND

Power Ground

23

MIPI_3P(NC)

NC

24

MIPI_3N(NC)

NC

25

GND

Power Ground

26

IOVCC

Power Supply For I/O.

27

RESET

Reset signal input terminal. Active at ‘L’.

28

GND

Power Ground

29

IOVCC

Power Supply For I/O.

30

VCC

Power Supply For LCD.

31

VCC

Power Supply For LCD.

ApplicationsThe TXW395016S0-BST is suitable for a wide range of applications, including:
Smart home control panels
Industrial HMI devices
Medical equipment displays
Portable instruments
Consumer electronics
IoT terminals
Reliability & Environmental TestingThis TFT LCD module has passed rigorous reliability tests, including:
High/Low Temperature Storage and Operation
Thermal Shock Cycling
High Humidity Storage (90% RH)
All tests ensure long-term stability and performance in demanding environments.
Customization & SupportWe offer customization options for FPC design, backlight brightness, and interface configuration. Technical support and datasheet access are available upon request.
