6.9 インチ 280*1424 解像度フルカラー TFT LCD ディスプレイモジュール HDMI LCM インターフェース

MOQ:	Negotiate
価格:	Negotiate
標準パッケージ:	Cardboard
配達期間:	16
支払方法:	L/C TT D/P
供給能力:	10000pcs

ブランド名

TXWEI

CE ROHS FCC

Model Number

TXW700120B0-HDMI

ドキュメント

アクティブエリア:

33.6 ((H) X 170.88 ((V)

見る方向:

ルメン度:

500cd/m2

駆動要素:

TFTアクティブマトリックス

ピクセル配置:

RGBストライプ

LCDタイプ:

LCMインターフェイス:

メカニカル・アウトラインサイズ (W*H*T):

38.2 ((W) ×181.47 ((H) ×3.45 ((T)

ハイライト:

1424 解像度 TFT LCD ディスプレイモジュール

HDMItftLCDディスプレイモジュール

LCMインターフェイス TFT LCDディスプレイモジュール

製品説明

製品説明:

HDMIドライバボードは,あなたのディスプレイデバイスの機能を向上させるための汎用的で不可欠な部品です.この製品は,HDMIオーディオドライバの機能により,例外的な音声とビデオ品質を提供します..
HDMI ドライバボードの重要な特徴の一つは,通常ブラック型のLCD パネルとの互換性です.これは,幅広いディスプレイとシームレスな統合を保証します.一貫した高品質の出力を可能にします既存のデバイスをアップグレードするか,新しいディスプレイシステムを構築するか,HDMIドライバーボードは,必要な信頼性とパフォーマンスを提供します.
-30~+80°Cの貯蔵温度範囲で,このHDMI変換ボードは様々な環境条件に耐えるように設計されており,様々な環境での使用に適しています.室内または室外環境に設置されるかどうか安定したパフォーマンスを提供するHDMIドライバボードの耐久性と回復力に頼ることができます.
HDMIドライバボードはALL O?? CLOCKの表示方向をサポートし,ディスプレイ出力がさまざまな角度から表示するのに最適化されることを保証します.この汎用性により,ディスプレイが異なる位置から見ることができるアプリケーションに理想的です視角に関係なく鮮明で鮮明な画像ができます
RGB ストライプのピクセル配列を利用し,HDMI ドライバーボードは,生動的で正確な色表現を保証し,ユーザーの視覚体験を向上させます.グラフィックスこの製品は,鮮明で詳細な視覚をリアルな色で提供し,マルチメディアアプリケーションに最適です
HDMIのLCMインターフェースを備えたHDMIドライバーボードは,幅広いデバイスとのシームレスな接続を可能にし,既存のディスプレイ設定に簡単に統合することができます.HDMI 入力をサポートするこの変換ボードは,さまざまなマルチメディアソースをディスプレイに接続するプロセスを簡素化し,音声とビデオの転送のためのトラブルフリーソリューションを提供します.
結論として,HDMIドライバボードは,あなたのディスプレイデバイスのオーディオとビデオ機能を向上するための不可欠な部品です.広い貯蔵温度範囲この製品は,ディスプレイアプリケーションに必要なパフォーマンスと信頼性を提供します. この製品には,RGB ストライプピクセルアレンジメント,HDMI LCM インターフェース,HDMI ドライバーボードでディスプレイシステムをアップグレードし,優れた音声とビデオ品質を簡単に体験してください.

カスタマイズ:

HDMIドライバーボードの製品カスタマイズサービス:

ブランド名: TXWEI

モデル番号:TXW700120B0-HDMI

産地:深??

認証:CE ROHS FCC

最低注文量: 交渉

価格: 交渉

パッケージの詳細: カードボルト

配達時間: 16

支払条件:L/C TT D/P

供給能力: 10000個

電圧: 5V

LCMインターフェイス:HDMI

アクティブエリア: 33.6 (H) X 170.88 (V)

ピクセルピッチ (W*H): 0.1432 (H) X 0.1432 (V)

保存温度: -30+80°C

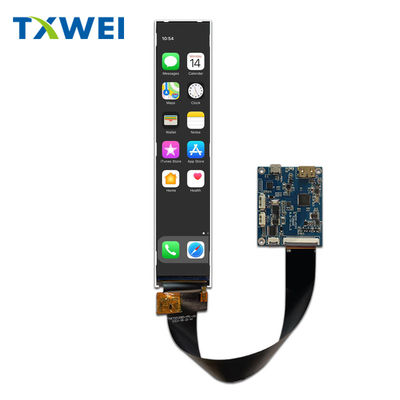

製品図

6.9 インチ 280*1424 解像度フルカラー TFT LCD ディスプレイモジュール HDMI LCM インターフェース 0

HDMI 図

6.9 インチ 280*1424 解像度フルカラー TFT LCD ディスプレイモジュール HDMI LCM インターフェース 1

モジュールの機能説明

ピンナンバー	シンボル	LCM機能性	注記
1	GND	地面に
2	NC	繋がりがない
3	LEDA	LEDバックライトのアンード入力用の電源
4	LEDA	LEDバックライトのアンード入力用の電源
5	NC	繋がりがない
6	LEDK	バックライトカソード入力端末の電源
7	LEDK	バックライトカソード入力端末の電源
8	NC	繋がりがない
9	GND	地面に
10	NC	繋がりがない
11	NC	繋がりがない
12	NC	繋がりがない
13	NC	繋がりがない
14	NC	繋がりがない
15	NC	繋がりがない
16	NC	繋がりがない
17	GND	地面に
18	NC	繋がりがない
19	GND	地面に
20	GND	地面に
21	リセット	シグナル入力ピンをリセット
22	VDD	LCDの電源
23	STBYB	待機モード通常は高圧で STBYB =ほら1ほら普通の動作 STBYB =ほら0ほら, 省エネのために待機モードを入力します.
24	NC	繋がりがない
25	GND	地面に
26	D0P	低電圧差値 0 信号の正極性
27	D0N	低電圧差値データ 0 信号の負極性
28	GND	地面に
29	D1P	低電圧差データ1信号の正極性
30	D1N	低電圧差データ1信号の負極性
31	GND	地面に
32	CLKPについて	低電圧差点時計信号の正極性
33	CLKN	低電圧差点時計信号の負極性
34	GND	地面に
35	D2P	低電圧差データ2信号の正極性
36	D2N	低電圧差データ2信号の負極性
37	GND	地面に
38	D3P	低電圧差分データの正極性3 シグナル
39	D3N	低電圧差分データの負極性3シグナル
40	GND	地面に

サポートとサービス

HDMIドライバボード製品に関する製品技術サポートおよびサービスには,以下が含まれます.

- HDMI ドライバボードに関連するハードウェアとソフトウェアの問題に対するトラブルシューティング支援
- 板の設置,設置,配置に関するガイドライン
- ファームウェア更新と互換性情報
- 保証情報と製品欠陥に対するサポート
- 参考・援助のためのユーザーマニュアルとドキュメント
