| MOQ: | 1pcs |
| 価格: | negotiations |
| 標準パッケージ: | 箱の包装 |
| 配達期間: | 5-8day |
| 支払方法: | L/C,T/T |
| 供給能力: | 100000PCS |
MCU 2.86インチ TFT LCD,2.86"376*960HVGA液晶ディスプレイの説明
TXW286005B0は,2.86インチの斜形TFTLCDモジュールで,解像度はHVGA 376*960ピクセル
商品の詳細:
1LCD サイズ: 2.86 TFT
2決議:376*960
3視角12時
4輪郭の大きさ:31.2*76.6*205mm
5.アクティブエリア:26.51 * 6768
6インターフェイスタイプ:RGB24 BIT インターフェース
7. タッチパネル:タッチパネルなし ((カスタマイズ可能)
8温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
製品の特徴:
1.TXW286005B0は3.5インチ横切りのサイズ,376xRGBx960のフルカラーTFTLCDディスプレイである.
2このモジュールはRGBインターフェースをサポートします. TXW286005B0モデルのモジュールのサイズは31.2 * 76.6 * 2.05mmで,有効面積は26.51 * 67.68mmです.
3.TXW286005B0とST7701SNコントローラがモジュールに組み込まれ,論理電源電圧範囲は2.8Vから3.3Vである.
4温度範囲は -20 °C~+70 °Cで動作できる. 貯蔵温度範囲は -30 °C~+80 °Cである.
5.TXW286005B0は垂直モードのLCDモジュールで,明るさは300cd/m2です. 景観モードとして使用するか明るさを増加させたい場合は,詳細の技術サポートのために当社に連絡してください.
この2.86インチ TFT LCDモジュールは,読書ペン,スマート音楽楽器,水浄機,コーヒーメーカー,オーブン,スピーカー,ハンドヘルドデバイスなどの製品に適しています.
FAQ:
Q1.サンプル注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 異なるアイテム番号の混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: 棚に並べない製品については,即時在庫のサンプルです. サンプルの再製造に1〜1.5週間. 大量生産に4〜6週間. デザイン製品については,カウンター・ドラッグ提案に2〜3日.図面の承認時にサンプルを採取する 2 週間試験運転/大量生産の場合は,サンプル承認時に5〜6週間.
Q3. あなたはサンプルと生産注文のための任意のMOQ制限を持っていますか?
A: 低MOQ. 3-5pcsのサンプルチェックは利用可能です. 大量生産のMOQは通常,1K/ロットです. 我々は,トレイルラン/PPランの注文のためのMPMOQよりも低いQtyをサポートします.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExまたはTNTで出荷します.到着には5〜7日かかります.航空および海上輸送もオプションです.
Q5. LCD モジュールの注文をどのように進めますか?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
| 製品: | 2.86インチ TFT | タッチスクリーン: | TPなし (カスタマイズ可能) |
| 決議: |
376*960 |
見る方向: | 12時 |
| インターフェース: |
RGB 24 BIT インターフェース |
ピン番号: | 40ピン |
| 接続: | プラグ (カスタマイズ可能) | 表面照明: | 300 Cd/m2 |
| 動作温度: | -20°C から +70°C | 準拠性 | REACHとRoHSに準拠している |
MCU 2.86インチ TFT LCD,2.86インチ 376x960 HVGA LCDディスプレイ
バックライトユニットの特徴
バックライトの特徴は,4つの白いLEDを搭載した縁照明です.
次の表に示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 2.8 | - そうだ | 3.2 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 80 | - そうだ | mA | - そうだ |
| 光度 (LCD付き) | Lv | - そうだ | 250 | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 30,000 | - そうだ | HR | 注記 1 |
TFT DCC についてハラ統計
| 特徴 | シンボル | ミン | タイプする | マックス | ユニット |
| I/O の電源電圧 | VDDIO | 1.65 | 1.8 | 3.3 | V |
| 供給電圧 (DC/DC) | VDD | 2.6 | 2.8 | 3.3 | V |
| 現在の消費量 | 私はDD | - そうだ | - そうだ | 50 | mA |
| 私はDD-睡眠 | - そうだ | - そうだ | 150 | uA |
モジュールの機能説明
| ピンナンバー | シンボル | LCM機能性 | 注記 |
| 1〜2 | LEDA | バックライトのアンード入力端末の電源 | |
| 3~4 | LEDK | バックライト カソード入力端末の電源 | |
| 5 | GND | パワーグラウンド | |
| 6 | リセット | 信号入力ターミナルをリセット | |
| 7 | CS | チップ選択信号 | |
| 8 | SCL | シリアルクロック信号 | |
| 9 | SDA | シリアルデータ入力/出力ピン | |
| 10~33 | D0~D23 | RGBインターフェイスデータバス | |
| 34 | HSYNC | RGBインターフェースの動作のための線合同信号. | |
| 35 | VSYNC | RGBインターフェースの動作のためのフレーム同期信号. | |
| 36 | DCLK | RGBインターフェースの動作のためのドットクロック信号. | |
| 37 | DE | RGBインターフェースの操作のためのデータ有効信号 | |
| 38 | VCC | LCDの電源 | |
| 39 | IOVCC | I/Oの電源 | |
| 40 | GND | パワーグラウンド |
オプティカル特性

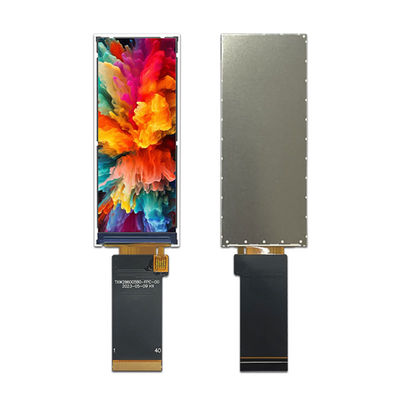

2.86インチタッチLCDモジュール 本物の製品画像
