| MOQ: | 1pcs |
| 価格: | negotiations |
| 標準パッケージ: | 箱の包装 |
| 配達期間: | 5-8day |
| 支払方法: | L/C,T/T |
| 供給能力: | 100000PCS |
2.86インチ TFT 376x960, TFT LCD 2.86インチ 記述
TXW286003B0 TFT LCDモジュールは,縦モード QVGA 376 × 960 フルカラーディスプレイで,斜面サイズは2.86インチである. TXW286003B0 LCDモジュールは,MIPI 2 LANEインターフェースをサポートしている.カバープレート/ケーブル/タッチは,カスタマイズすることができますTXW286003B0モデルのモジュールサイズは 31.2 * 76.6 * 2.05mmで,有効面積は 26.51 * 67.68mmです.
TXW286003B0は,モジュールにST7701SNまたは同等のドライバICコントローラを統合し,論理電源電圧範囲は5.6Vから6.4Vである.典型的な値は5.6Vである.表面の明るさは600cd/m2 (ニッツ)このモデルの動作温度は -20~70°Cで 貯蔵温度は -30~80°Cです
このモデルは,読書ペン,スマート音楽楽器,水浄機,コーヒーメーカー,オーブン,スピーカー,ハンドヘルドデバイスなどの製品に広く使用されています.
商品の詳細:
1LCD サイズ: 2.86 TFT
2決議:376*960
3視角12時
4輪郭の大きさ:31.2*76.6*205mm
5.アクティブエリア:26.51 * 6768
6インターフェイスタイプ:MIPI 2 レーン
7. タッチパネル:タッチパネルなし ((カスタマイズ可能)
8温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
| 製品: | 2.86インチ TFT | タッチスクリーン: | TPなし (カスタマイズ可能) |
| 決議: |
376*960 |
見る方向: | 12時 |
| インターフェース: |
MIPI 2 レーン |
ピン番号: | 40ピン |
| 接続: | プラグ (カスタマイズ可能) | 表面照明: | 600 Cd/m2 |
| 動作温度: | -20°C から +70°C | 準拠性 | REACHとRoHSに準拠している |
製品 の 利点
1.IPS フルビューイングアングル ((80/80/80/80). とても良いビューイングアングルです. テーブル,手持ち,などに使用されるものに関係なく,さまざまな種類のアプリケーションに最適です.
2. 背景色,明るさ,見方角,強度など,優れた表示性能
3工業用および医療用には高い品質レベルです.
4.レジスティブなタッチスクリーンと無しの柔軟性.私たちは顧客のためにカスタマイズされたCTP (容量タッチパネル) を設計することもサポートできます.FPCもカスタマイズできます.
5価格で競争力のあるソリューションで,LCD産業の同類で品質が良い.
6簡単に設置し,簡単に維持できます.
2.86インチ TFT LCD ディスプレイ
絶対値M についてアキシウム格付け
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| 湿度 | RH | - | 90 | % |
TFT DCC について特徴
| 特徴 | シンボル | ミン | タイプする | マックス | ユニット |
| I/O の電源電圧 | VDDIO | 1.65 | 3.3 | 3.3 | V |
| 供給電圧 (DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| 現在の消費量 | 私はDD | - そうだ | - そうだ | 50 | mA |
| 私はDD-睡眠 | - そうだ | - そうだ | 150 | uA |
バックライトユニットの特徴
バックライトの特徴は,4つの白いLEDを搭載した縁照明です.
次の表に示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 11.2 | 13.2 | V | - | |
| 前向きの電流 | 私はF について | - そうだ | 40 | - | mA | - |
| 光度 (LCD付き) | Lv | 600 | cd/m2 | - | ||
| LEDの寿命 | N/A | ほら... | 30,000 | - そうだ | HR | 注記 1 |
モジュールの機能説明
| ピンナンバー | シンボル | LCM機能性 | 注記 |
| 1 | GND | パワーグラウンド | |
| 2 | MIPI_0P | 低電圧差分データの正極性 3 シグナ | |
| 3 | MIPI_0N | 低電圧差データ3信号の負極性 | |
|
4 |
GND | パワーグラウンド | |
| 5 | MIPI_1P | 低電圧差分データの正極性 3 シグナ | |
| 6 | MIPI_1N | 低電圧差データ3信号の負極性 | |
| 7 | GND | パワーグラウンド | |
| 8 | CLKPについて | 低電圧差点時計信号の正極性 | |
| 9 | CLKN | 低電圧差点時計信号の負極性 | |
| 10 | GND | パワーグラウンド | |
| 11 | MIPI_2P (NC) | NC | |
| 12 | MIPI_2N(NC) | NC | |
| 13 | GND | パワーグラウンド | |
| 14 | MIPI_3P (NC) | NC | |
| 15 | MIPI_3N(NC) | NC | |
| 16~17 | GND | パワーグラウンド | |
| 18~19 | IOVCC3.3V | P供給するI/O:1.65V~33V | |
| 20~21 | ID0~ID1 | MCUインターフェースモードを選択 | |
| 22~23 | NC | NC | |
| 24 | リセット | 信号入力ターミナルをリセット | |
| 25~26 | NC | NC | |
| 27 | GND | パワーグラウンド | |
| 28~29 | LEDK | バックライト カソード入力端末の電源 | |
| 30 | GND | パワーグラウンド | |
| 31 | NC | NC | |
|
32~33 |
GND | パワーグラウンド | |
| 34 | NC | NC | |
| 35~36 | LEDA | バックライトのアンード入力端末の電源 | |
| 37 | GND | パワーグラウンド | |
| 38~39 | VCC 3.3V | LCDの電源 | |
| 40 | NC | NC |
オプティカル特性

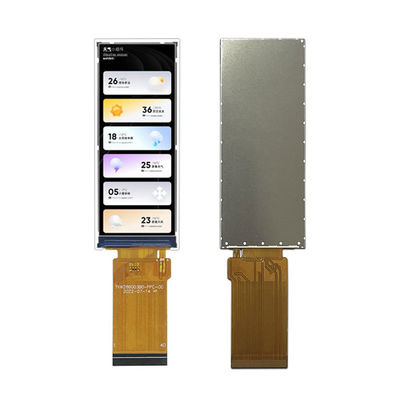

2.86インチタッチLCDモジュール 本物の製品画像
顧客サービス
1顧客との正式な契約を締結する前に,私たちは分析し,顧客のプロジェクト情報に基づいて専門的な解決策を提供して,最適な解決策を出します.
2. 私たちの製品または価格に関連するあなたの問い合わせは,24時間以内に回答されます.
3必要な場合 工場での品質チェックを手伝って下さい
4配達後1年間のLCDディスプレイの保証です.すべての欠陥は保証期間中に返品して交換することができます.
5購入者は,納品前に無料の訓練のために,技術者を私たちの工場に送ることができます.
6顧客にとって価値を創出することに焦点を当てています.必要不可欠な技術的または商業的サポートのために,コンコールミーティング,オンライン技術サービス,または現地での地元の支援を,顧客の異なるニーズを満たすために.
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
