| MOQ: | 1pcs |
| 価格: | negotiations |
| 標準パッケージ: | 箱の包装 |
| 配達期間: | 5-8day |
| 支払方法: | L/C,T/T |
| 供給能力: | 100000PCS |

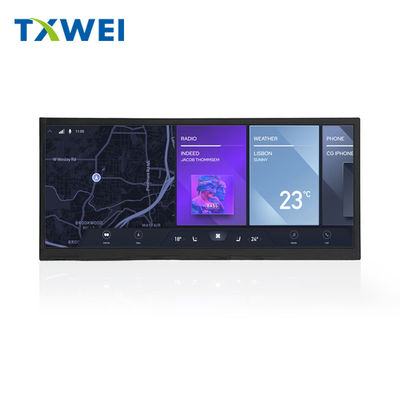

10.23インチのLVDS TFT LCD製品紹介
TXW103001S0は,対角サイズは10.25インチ,解像度は1920×720のフルカラーTFTLCDディスプレイである.このモジュールはLVDSインターフェースをサポートする.ユーザがプログラムして使用するのに非常に便利ですTXW103001S0モデルのモジュールサイズは 258.8 × 111.1 × 7.55mmで,アクティブエリアサイズは 243.648 × 91.368mmです.
このTFTLCDディスプレイは,自動車ダッシュボード,自動車ナビゲーション,3Dプリンターなどの業界で広く使用されています.この10.25インチTFTディスプレイはLVDSインターフェース (シリアル周辺インターフェース) を採用しています.高速道路です,フルデュプレックス,同期通信バスで,チップピンに4つの線しか占めず,チップピンとPCBのレイアウトにスペースを節約します.
制御器は,モジュールに組み込まれ,バックライトの電圧範囲は27.9Vから29.7Vです.温度範囲は-30°Cから+85°Cで動作できます.保存温度範囲が -40 °Cから+95 °CTXW103001S0のFPCは,ユーザーの要求に応じてカスタマイズされ,新しく設計されたレジスティブタッチスクリーン (RTP) または容量タッチスクリーンで装備することができます.
| 一般情報 | 仕様 | ユニット |
| 展示エリア (AA) |
243.648*91368 |
mm |
| ドライバー要素 | a-Si TFTアクティブマトリックス | - |
| 色を表示する | 16.7M | 色 |
| ピクセル数 |
1920*720 |
ドット |
| ピクセル配置 | RGB垂直ストライプ | - |
| ピクセルピッチ |
0.13269*013269 |
mm |
| 視角 | すべて | 午前3時 |
|
Lcm ピン n カウント |
40ピン |
ピン |
| カラーピクセル配置 | RGB垂直ストライプ | - |
| 表示モード | 伝達力/通常は黒色 | - |
| 動作温度 |
-30+85 |
°C |
| 保存温度 |
-40+90 |
°C |
バックライトユニットの特徴
バックライトシステムは,27個の白いLEDを搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 25.2 | - そうだ | 28.8 | V | - |
| 前向きの電流 | 私はF について | - そうだ | 180 | - そうだ | mA | - |
| 光度 (LCD付き) | Lv | - そうだ | 800 | - そうだ | cd/m2 | - |
| LEDの寿命 | N/A | - そうだ | 30,000 | - そうだ | HR | 注記 1 |
TFT DCC について特徴
| 特徴 | シンボル | ミン | タイプする | マックス | ユニット | 注記 |
| TFT オペレーションフレーム率 | Hz | - そうだ | 60 | - そうだ | Hz | |
| 供給電圧 (DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| TFTゲート ON ストレージ | VGH | 16 | 18 | 21 | V | 注記 2 |
| TFTゲートOFF電圧 | VGL | -11 | -10 | -6 | V | 注記 2 |
| TFT 共通電圧 | Vコム | 0 | 3.8 | 4.0 | V | 注記 1 |
| AVDD | アブディ | 9.0 | 12 | 12.5 | V | 注記 3 |
産業用グレードの10.25インチバーTFT液晶ディスプレイモジュール図
R信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +70°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +70°C / 96H | |
| 4 | 低気温 動作する | -30°C / 96H | |
| 5 | 高温/湿度貯蔵 | 60°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C (−30分) ~70°C (30分),10サイクル |
工業用品10~25インチBAR TFT LCDディスプレイモジュール
電源配列は,システムの応答速度に関連しています.
モバイルデバイスが待機モードまたは低電源モードに入ると,通常ディスプレイが停止し,この時点でパネルが電力を供給していない場合,待機モードを離れるときに電源の配列はかなり重要ですeDPは,スタンバイモードを終了した後,システムの反応時間を最小限にするために,明瞭に電源配列を調節します.eDP 仕様では,各ステップの許容時間も定義されています.製品の応答性を向上させるため (例えば,スタンバイモードでタッチパッドに触れた後,画面が即座に表示される).
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
