| MOQ: | 1pcs |
| 価格: | negotiations |
| 標準パッケージ: | 箱の包装 |
| 配達期間: | 5-8day |
| 支払方法: | L/C,T/T |
| 供給能力: | 100000PCS |
産業用グレードの0.96インチストライプTFTLCDディスプレイモジュールの説明
新興のディスプレイ技術として,ストライプ型IPSLCDスクリーンは,独自の利点と幅広いアプリケーションシナリオにより徐々にユーザーの注目を集めている.パノラマの視覚効果はより快適ですこの設計により,画面はよりエーゴノミックで使いやすくなる.高画質のIPSLCDスクリーンを採用することで,より詳細でリアルな視覚効果が提示できます.視覚的体験を向上させる棒状のIPSLCD画面の利点は,低エネルギー消費であり,動作中に熱量が少なく,大きな散熱器を必要としないということです.エネルギー浪費と環境汚染を減らす.
TXW096006S1は,80 * 160解像度のIPS技術を持つ0.96インチのTFTモジュールである.この円形TFTLCDはICST7735を装備し,SPI4ビットインターフェースをサポートする.I2Cインターフェースをサポートする,カスタマイズ可能な多点PCAPタッチスクリーンマルチタッチ機能と優れた視覚性能により,要求の高いアプリケーションに理想的な選択となります.
このディスプレイは 最先端のディスプレイ技術, 強力なパフォーマンス, 多機能互換性を組み合わせて, 自動車,産業,医療,スマートホームアプリケーション.
低入力電圧: VDD: 2.8~3.3V
-ディスプレイ TFT LCD の色: 16.7M 色
-CPUインターフェイス: -SPI 4 BITインターフェイス
- 内部電源回路
| 一般情報 | 仕様 | ユニット |
| 展示エリア (AA) |
10.8 ((H) * 21.7 ((V) -(0.96インチ) |
mm |
| ドライバー要素 | a-Si TFTアクティブマトリックス | - |
| 色を表示する | 16.7M | 色 |
| ピクセル数 |
80*3RGB ((H) X160 ((V) |
ドット |
| ピクセル配置 | RGB垂直ストライプ | - |
| ピクセルピッチ |
0.135*01356 |
mm |
| 視角 | すべて | 午前3時 |
| ドライブIC |
ST7735 |
- |
| カラーピクセル配置 | RGB垂直ストライプ | - |
| 表示モード | 伝達力/通常は黒色 | - |
| 動作温度 |
-20+70 |
°C |
| 保存温度 |
-30+80 |
°C |
バックライトユニットの特徴
バックライトシステムは,白いLEDを1つ搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 2.8 | - そうだ | 3.2 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 20 | - そうだ | mA | - そうだ |
| 光度 (LCD付き) | Lv | - そうだ | 600 | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 30,000 | - そうだ | HR | 注記 1 |
産業用グレードの0.96インチストライプTFT液晶ディスプレイモジュール図
バックライトユニットの特徴
| 1 | NC | 繋がりがない |
| 2 | NC | 繋がりがない |
| 3 | SDA | 入力/出力信号ピン |
| 4 | SCL | 同期時計信号ピン |
| 5 | RS | データ表示/コマンド選択ピン |
| 6 | リセット | 信号入力ターミナルをリセット |
| 7 | CS |
チップ 信号入力ピンを選択 |
| 8 | GND | ゲンド |
| 9 | NC | 繋がりがない |
| 10 | VDD | ピン電源 (2.8〜3.3V) |
| 11 | LEDK | バックライト カソード入力端末の電源 |
| 12 | LEDA | バックライトのアンード入力端末の電源 |
| 13 | GND | ゲンド |
R信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +70°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -20°C / 96H | |
| 3 | ハイテンプ 動作 | +60°C / 96H | |
| 4 | 低気温 動作する | -10°C / 96H | |
| 5 | 高温/湿度貯蔵 | 50°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−10°C(30分) ~60°C (30分),10サイクル |

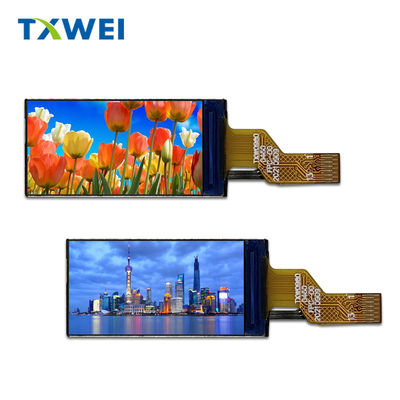

工業用0.96インチストライプTFTLCDディスプレイモジュール 製品画像
ティアンシアンウェイディスプレイスクリーンの利点:バースクリーン,高い明るさ,高品質,10年以上の供給
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
