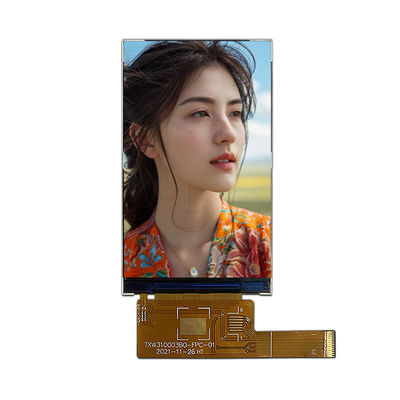

RGBインターフェイス 3.1インチtft lcd モジュール 480RGB800 解像度 ST7701S ドライバーIC

MOQ:	交渉する
価格:	negotiate
標準パッケージ:	ボール紙
配達期間:	16
支払方法:	L/C TT D/P
供給能力:	10000個

起源の場所

広東,中国

ブランド名

TXWEI

CE ROHS FCC

モデル番号

TXW310003B0

見る方向:

ディスプレイIC:

ST7701S

3.1インチ

アクティブエリア:

40.32*67.2mm

ルメン度:

400cd/m2

LCMインターフェイス:

RGB 24 ビットインターフェース

400匹のnit

輪郭のサイズ:

43.48*74.72*1.74ミリ

動作温度:

-20+70°C

貯蔵温度:

-30+80°C

ハイライト:

3.1インチTFT LCDモジュール

ST7701S ドライバーICtft LCDモジュール

RGBインターフェイスTFT LCDモジュール

製品説明

TXW310003B0製品の利点分析

1性能の優位性を表示する

高解像度と色彩表現
480 × RGB × 800 の解像度, 16.7M 色に対応 (ドライバ IC ソフトウェアで設定),高画質画像と繊細な色要求を満たす.
RGB垂直ストライプのピクセル配列は,色を再現とディスプレイの鋭度を向上させ,テキスト,チャート,ダイナミックな画像を表示するのに適しています.

全員閲覧

通常黒色表示モードを採用し,高コントラストとすべての方向 (上,下,左,右) の視角を備えており,色キャストや灰色の逆転の問題はありません.

オプティカルパラメータ最適化

照明の均一性 ≥ 80%,画面のすべての領域で一貫した照明を確保し,視覚の疲労を軽減する.
バックライトシステムは,高度な明るさの環境で明確な表示をサポートする,カスタマイズ可能な明るさ典型的な値 (TBD) の6つの白いLEDライトを使用しています.

2インターフェースと互換性の利点

高速MIPI-DSIインターフェース

2チャネルMIPIインターフェース (High Speed Mode) をサポートし,高速な送信速度,主流のプロセッサプラットフォーム (ARM,Qualcommなど) と互換性があり,ハードウェア設計を簡素化しています.
低電源モードを設定して,電力の消費を削減し,静的画像でデバイスのバッテリー寿命を延長します.
インテグレートタッチ制御機能
予約されたI2Cインターフェース (CTP_SDA/SCL) と中断信号 (CTP_INT),容量性/抵抗性タッチスクリーンの拡張をサポートし,人間と機械の相互作用体験を向上させる.
シグナル干渉を避けるために独立したタッチ電源 (2.8V CTP_VCC)

3信頼性と環境への適応性

大温度の操作と厳格な試験
作業温度範囲:20°C~70°C,貯蔵温度:30°C~80°C,スマート電子,工業,医療などの環境に適しています.
熱冷ショック試験 (−20°C) 半径60°Cで50回,高温高湿度試験 (高温高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験 (高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高湿度試験,高温試験,高温試験,高温試験,高温試験,高温試験,高温試験,高温試験,高温試験,高温試験,高温試験,高温試験,高温試験,高温試験,高温試験,高温試験,高温試験,低温試験,低温試験,低温試験,低温試験,

バックライトシステムの長寿設計

LEDの寿命は3万時間 (明るさ低下が50%まで) で,毎日8時間の使用で計算され,10年以上持続し,保守コストを削減できます.
バックライトドライバ回路設計はシンプルで (6LEDを連続で),恒常電流制御をサポートし,過電流損傷を回避する.

4低電力消費と省エネ設計

効率的な電力管理

動作電流 ≤ 50mA,睡眠モードの電耗 ≤ 150 μ A,バッテリー駆動デバイス (ハンドホルド端末やIoTデバイスなど) に適しています.
VCC (2.6-3.6V) とIOVCC (1.65-3.3V) の広い電圧入力をサポートし,複数の電源ソリューションと互換性があります.
環境基準の遵守
RoHS規格に準拠し,材料とプロセスは鉛のないもので,欧州とアメリカの市場への輸出のための環境要件を満たしています.

5デザインと統合の利点

コンパクトなモジュール式設計

モジュールのサイズは43.48 × 74.72 × 1.74mmで,厚さはわずか1.74mmで,空間が限られた埋め込みデバイスに適しています

応用シナリオ

工業機器: 人間機械インターフェース (HMI),制御パネル
消費者電子機器:携帯機器,スマートホームディスプレイ
医療機器:小型儀器ディスプレイモジュール

概要する

TXW310003B0は高解像度ディスプレイ,フルビュー体験,高い温度での信頼性厳格な信頼性テストと環境認証により,性能と長期安定性をバランスとします.顧客に迅速に製品を着陸させメンテナンスコストを削減する.

設計図

RGBインターフェイス 3.1インチtft lcd モジュール 480*RGB*800 解像度 ST7701S ドライバーIC 0

RGBインターフェイス 3.1インチtft lcd モジュール 480*RGB*800 解像度 ST7701S ドライバーIC 1

製品図
