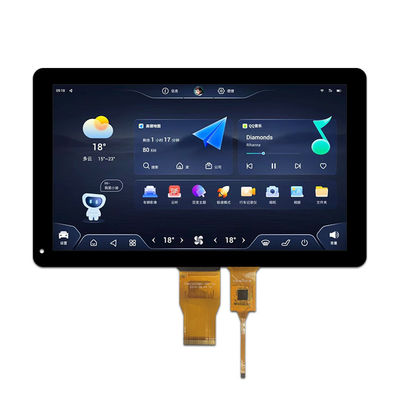

10.1インチ TFT スクリーンパネル容量タッチ 1024*600 解像度 700nits RGB インターフェース

製品

10.1インチ TFT スクリーンパネル容量タッチ 1024*600 解像度 700nits RGB インターフェース

MOQ:	negotiate
価格:	negotiate
標準パッケージ:	cardboard
配達期間:	16
支払方法:	L/C TT D/P
供給能力:	10000pcs

Place of Origin

Guangdong,China

ブランド名

TXWEI

CE ROHS FCC

Model Number

TXW100076B0-XL

見る方向:

タッチインターフェース:

IIC について

LCMドライバーIC:

HX8282A11+HX8696

動作温度:

-20+70°C

アクティブエリア:

222.72*125.28 (mm)

LCMインターフェイス:

RGB 24ビット

駆動要素:

TFTアクティブマトリックス

ハイライト:

1024*600 TFTスクリーンパネル

10.1インチ TFT 画面パネル

700nits TFTスクリーンパネル

製品説明

高明るさ IPS 10.1インチ RGB TFT ディスプレイ 1024x600 PCAP 付き記述

TXW100076B0-XLは,投影容量タッチスクリーン (PCAP) を搭載した10.1インチRGBインターフェース高明るさ1024 x 600 IPS TFT-LCDモジュールである.このTFTモジュールは,IPS技術を採用し,左の広い視角の利点があります.: 85/右: 85/上: 85/下: 85度 (典型) と700ニット (典型値) の高い明るさ.顧客がより高い明るさを必要とする場合は,当社の営業スタッフに連絡してください.

製品:	10. 1"インチ TFT LCD	決議:	1024×600点
タッチスクリーン:	CTPと	蓋のガラスの寸法:	カスタマイズ可能
図面の寸法:	2521506.5mm	見る方向:	すべての視角 (85/85/85/85)
インターフェース:	RGB	ピン番号:	50ピン
接続:	プラグ	表面照明:	700 Cd/m2 (ニット)
LEDの寿命:	301000 時間	準拠性	CE FCCとRoHSを遵守する

高明るさ IPS 10.1インチ RGB TFT ディスプレイ 1024x600 PCAP 付き図面

10.1インチ TFT スクリーンパネル容量タッチ 1024*600 解像度 700nits RGB インターフェース 0

10.1インチ TFT スクリーンパネル容量タッチ 1024*600 解像度 700nits RGB インターフェース 1

A について溶性M についてアキシウムRアットリング

特徴	シンボル	ミン	マックス	ユニット
LCM 動作温度	T_{OPRについて}	-20歳	+70	°C
LCM 貯蔵温度	T_STG	-30歳	+80	°C
TP 動作温度と湿度 (20%~90%RH)	T_{OPRについて}	-20歳	+70	°C
TP SS貯蔵温度と湿度 (20%~90%RH)	T_STG	-30歳	+80	°C
湿度	RH	- そうだ	90	%

TFT DCC について特徴

特徴	シンボル	ミン	タイプする	マックス	ユニット	注記
TFT オペレーションフレーム率	Hz	- そうだ	60	- そうだ	Hz
供給電圧 (DC/DC)	VDD	3.0	3.3	3.3	V
TFTゲート ON ストレージ	VGH	16.5	17	17.5	V	注記 2
TFTゲートOFF電圧	VGL	-7番目5	-7	-6本5	V	注記 2
TFT 共通電圧	Vコム	3.0	3.3	4.7	V	注記 1
AVDD	アブディ	- そうだ	9.6	- そうだ	V	注記 3

注1: VCOM 値は,Flicker 値を最適化するために異なる条件によって調整する必要があります.
注2: VGH と VGL は TFT ゲートの稼働電圧である.
注記 3:コントラストを調整し,色を大きく暗くし,色を小さく明るくします.

モジュールの機能説明

ピンナンバー	シンボル	LCM 説明	意見
1	LEDA	バックライトアノードのための電源+
2	LEDA	バックライトアノードのための電源+
3	LEDK	電源-バックライトのカトード
4	LEDK	電源-バックライトのカトード
5	GND	パワーグラウンド
6	VCOM	共通電圧
7	DVDD	デジタル回路の電源 3.3V
8	モード	DE/SYNCモードを選択します.MODE=H:DEモード;MODE=L:SYNCモード
9	DE	RGB I/F モード 1 のデータ有効信号
10	VS	縦同期 RGB I/F シグナル
11	HS	横軸同期 RGB I/F シグナル
12	B7	青いデータ
13	B6	青いデータ
14	B5	青いデータ
15	B4	青いデータ
16	B3	青いデータ
17	B2	青いデータ
18	B1	青いデータ
19	B0	青いデータ
20	G7	グリーンデータ
21	G6	グリーンデータ
22	G5	グリーンデータ
23	G4	グリーンデータ
24	G3	グリーンデータ
25	G2	グリーンデータ
26	G1	グリーンデータ
27	G0	グリーンデータ
28	R7	赤色データ
29	R6	赤色データ
30	R5	赤色データ
31	R4	赤色データ
32	R3	赤色データ
33	R2	赤色データ
34	R1	赤色データ
35	R0	赤色データ
36	GND	パワーグラウンド
37	DCLK	RGB I/F でのピクセルクロック信号
38	GND	パワーグラウンド
39	SHLR	ソース出力シフト水平方向を選択: S[1]->S[2]->...->S[1920] (デフォルト) S[1920]->S[1919]->...->S[1]
40	UPDN	ゲート出力シフト垂直方向を選択: H:上から下までスキャン下から上までスキャン
41	VGH	ゲートオン電圧
42	VGL	ゲートOFF電圧
43	AVDD	アナログ回路の電源
44	リセット	グローバル・リザーブ
45	NC	繋がりがない
46	VCOM	共通電圧
47	DITHB	ディザー機能ディザー機能 DITHER = H:内部ディザー機能を有効にする DITHER = L:内部のディザー機能を無効にする
48	GND	パワーグラウンド
49	NC	繋がりがない
50	NC	繋がりがない

製品画像
