| MOQ: | 1 |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 供給能力: | 10000pcs |

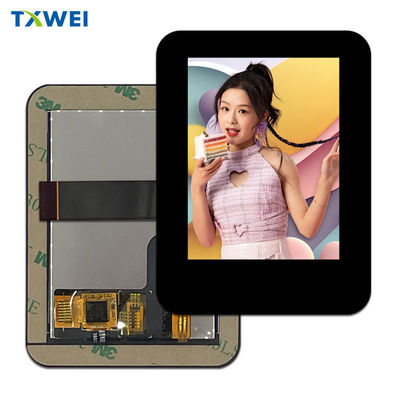

この項目について SFTO280PY-7200ACT2.8インチ容量タッチスクリーン TFTモジュール
オプティカルボンド capacitive touch 2.8インチ IPS TFTディスプレイは,先進的なディスプレイとタッチ技術を統合したデバイスです.以下は,製品TXW280115B0-MTの詳細な紹介です:
製品情報
- 画面のサイズ: 2.8インチ
- 決議:480*640ピクセル
-ディスプレイ技術: IPS (In Plane Switching) 技術により,広い視角と色精度が確保される
- 照明: 400 ニット,様々な照明条件で見ることができる
-タッチスクリーン技術:高感度で正確なタッチ制御を提供する容量型
インターフェイス: TFTディスプレイ SPI (シリアル・ペリフェラル・インターフェイス) とタッチスクリーン I2C (インター・インテグレート・サーキット) インターフェイスをサポートし,マイクロコントローラーや他のプロセッサと簡単に接続
- 光学結合:触覚画面とディスプレイ画面を結合するために光学接着剤を使用し,触覚精度とディスプレイ効果を改善します
-マルチタッチ:通常はマルチタッチ機能をサポートし,複数の指が同時に動作できるようにします
-耐久性:容量感触画面は抵抗感触画面よりも耐久性があり,物理的な損傷に弱い
応用シナリオ
産業用制御パネル:工業機器の表示と制御に使用される
-医療機器:医療機器に関する重要な情報を表示します
- 消費電子製品:スマートホームデバイス,ハンドホールドゲームコンソールなど
- 自動車のディスプレイ: 車のダッシュボードやインフォテインメントシステムに使用
ビジネス情報システム:POSマシン,セルフサービスターミナルなど
製品の利点
-高明るさ: 400nitsの明るさにより,さまざまな照明条件下で明確な表示が保証されます
- 高コントラスト: IPS 技術は,より良いコントラストと色性能を提供します
-マルチタッチ:容量感触画面はマルチタッチをサポートし,よりスムーズなインタラクティブな体験を提供します
- 光学結合:ディスプレイ効果と触覚精度を向上させる.
2.8インチ IPS TFT ディスプレイは高明るさ,高コントラスト,マルチタッチ機能を組み合わせています様々なアプリケーションシナリオに適し,優れたユーザーインタラクション体験を提供します..
特徴
| ポイント | 仕様 | ユニット |
| スクリーンサイズ | 2.8インチ | 角形 |
| ピクセル数 |
480*3RGB ((H) X640 ((V) |
ピクセル |
| ディスプレイエリア | 43.20 ((H) x57.60 ((V) | mm |
| ピクセルピッチ | 0.180 ((H) x0.180 ((V) | mm |
| 図面の次元 |
469*66.5*235 |
mm |
| ピクセル配置 | RGB垂直ストライプ | ― |
| 表示モード | 通常は黒 | ― |
| 見る方向 (目) | すべて | ― |
| 色を表示する | 262K | ― |
| 照明度 (cd/m2) | 400 | ニット |
|
タッチドライバーIC |
GT911 |
― |
| インターフェース |
MIPI |
|
| バックライト | LEDサイドライトタイプ | ― |
| ドライブIC |
ST7701S |
|
| 操作温度 | -20〜70 | °C |
| 貯蔵温度 | -30~80 | °C |
| タッチスクリーン | 容量感触画面 | |
| タッチスクリーンインターフェース | I2C | |
| TFT+CTPの組み立て | 光学結合 |
輪郭図
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| TP 動作温度と湿度 (20%~90%RH) | TOPRについて | -20歳 | +70 | °C |
| TP SS貯蔵温度と湿度 (20%~90%RH) | TSTG | -30歳 | +80 | °C |
| 湿度 | RH | - | 90 | % |
モジュールの機能説明
| ピンナンバー | シンボル | 機能性 |
| 1 | GND | パワーグラウンド |
| 2 | D0N | 低電圧差値データ 0 信号の負極性 |
| 3 | D0P | 低電圧差値 0 信号の正極性 |
| 4 | GND | パワーグラウンド |
| 5 | D1N | 低電圧差データ1信号の負極性 |
| 6 | D1P | 低電圧差データ1信号の正極性 |
| 7 | GND | パワーグラウンド |
| 8 | CLKN | 低電圧差点時計信号の負極性 |
| 9 | CLKPについて | 低電圧差点時計信号の正極性 |
| 10 | GND | パワーグラウンド |
| 11 | リセット | 信号入力ターミナルをリセット |
| 12 | TE | フレームヘッドパルス 破裂効果 |
| 13 | NC | 繋がりがない |
| 14 | IOVCC | I/Oの電源 |
| 15 | VCI | LCDの電源 |
| 16 | CTP_VDD | タッチパネル 電源 2.8~3.3V |
| 17 | CTP_SDA | タッチパネル I2C データ |
| 18 | CTP_SCL | タッチパネル I2C 時計 |
| 19 | CTP_INT | タッチパネル中断出力 |
| 20 | CTP_RST | タッチパネルリセット |
| 21 | LEDK | バックライト カソード入力端末の電源 |
| 22 | LEDA | LEDバックライトのアンード入力用の電源 |
オプティカル仕様
