| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |

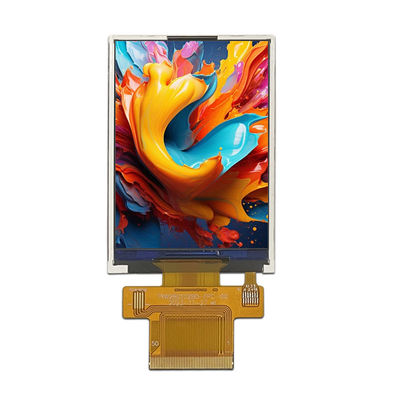

2.8インチ TFT LCD QVGA 240x320 ST7789V ICMCU/SPI/RGBインターフェイス TFT LCDディスプレイモジュール
ティアンシアンウェイ TXW280102B0は2.8インチのTN型TFT液晶ディスプレイで,QVGA 240x320ピクセル解像度.類似製品の中で,非常に費用対効果の高い液晶モジュールです.
商品の詳細:
1LCD サイズ: 2.8 インチ TFT
2解像度: 240×320 QVGA
3視角12:00
4輪郭の大きさ:50*69.2*2です3mm
5LCDドライバーIC: ST7789V
6LCDインターフェースタイプ:RGB/MCU/SPI
7温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
8タッチパネル:タッチスクリーンなし (カスタマイズ可能)
| 製品: | 2.8インチ TFT LCD | タッチスクリーン: | タッチスクリーンなし (カスタマイズ可能) |
|---|---|---|---|
| 決議: | 240×320点 | 蓋のガラスの寸法: | 無 (カスタマイズ可能) |
| 見る方向: | 12:00 | インターフェース: |
MCU/SPI/RGB BIT インターフェース |
| ピン番号: | 40ピン | 接続: | プラグ (カスタマイズ可能) |
| 表面照明: | 400 Cd/m2 (ニット) | LEDの寿命: | 301000 時間 |
| ドライバーIC: | ST7789V | 準拠性 | CE&FCC&RoHS対応 |
2.8インチ TFT LCD ディスプレイ
LCMピン説明
| ピンナンバー | シンボル | 機能性 |
| 1 | GND | パワーグラウンド |
| 2 | XR | 右のタッチパネルの座標 |
| 3 | YD | タッチパネルの座標をダウン |
| 4 | XL | 左のタッチパネルの座標 |
| 5 | YU | 上のタッチパネルの座標 |
| 6~7 | IOVCC ((1.8V) | I/O電圧 (VDDIからDGND):1.65V~3.3V |
| 8~9 | VDD ((2.8V) | 電源 2.5V ~ 3.3V |
| 10 | IM2 |
|
| 11 | IM1 | |
| 12 | IM0 | |
| 13 | リセット | 信号入力ターミナルをリセット |
| 14 | CSX | チップ選択信号 |
| 15 | RS/SCL | レジスタリング選択信号 |
2.8インチ TFT LCD ディスプレイ 本物の製品画像
なぜ 私たちを選ぶのか
1. 私たちはLCDディスプレイのカスタムソリューションを提供します
あなたの製品には特殊なアプリケーション要件,電気仕様,光仕様,タッチ機能,またはカスタマイズされたディスプレイを必要とする機械的な寸法がありますか?ティアンシアンウェイは,あなたのカスタムLCD要件を満たすことができます.
2タッチスクリーンとディスプレイのための総ソリューション
タッチスクリーンとディスプレイの組み立てが心配ですか?天津ウェイは,空気と光結合サービスを含む抵抗性および容量性マルチタッチソリューションを含むカスタムおよび標準的なタッチスクリーンを提供することができます..
3品質の信頼性へのコミットメント
ティアンシアンウェイはISO9001:2015とISO14000で合格し, RoHS,CE,FCCなどの環境規則を満たしています. 私たちは製造 IQC,PQCとOQC管理を通じて品質を保証します.,信頼性と老化試験
4長期供給
通常の状況下では 5年以上も提供できます長期的に供給の需要を保証するために事前に代替計画を立てます.
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
