| MOQ: | 1 |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 供給能力: | 10000pcs |

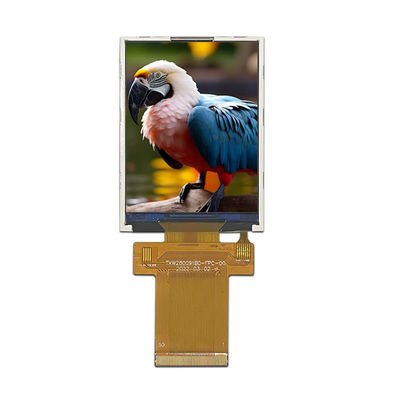

TFT液晶ディスプレイモジュール2.8インチ 240x320 RGB MCU SPIインターフェイス
| 製品: | 2.8インチ TFT LCD ディスプレイ |
| 決議: | 240*320 |
| ドライバーIC: |
ST7789V |
| 見る方向: | 12:00 |
| ピン番号: | 50ピン |
| 表面照明: | 400 Cd/m2 |
| LEDの寿命: | 301000 時間 |
| タッチスクリーン: | 持っていないタッチパネル |
| 蓋のガラスの寸法: | カスタマイズ可能 |
| インターフェース: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| 接続: | 溶接 |
| 準拠性 | CE&FCC&RoHS対応 |
TFT液晶ディスプレイモジュール2.8インチ 240x320 RGB MCU SPI インターフェース製品図
LCMピン説明
| ピンナンバー | シンボル | 機能性 |
| 1 | GND | パワーグラウンド |
| 2 | XR | 右のタッチパネルの座標 |
| 3 | YD | タッチパネルの座標をダウン |
| 4 | XL | 左のタッチパネルの座標 |
| 5 | YU | 上のタッチパネルの座標 |
| 6~7 | IOVCC(1.8V) | I/O電圧 (VDDIからDGND):1.65V~3.3V |
| 8~9 | VDD(2,8V) | 電源 2.5V ~ 3.3V |
| 10 | IM2 | MCUインターフェースモードを選択 |
| 11 | IM1 | MCUインターフェースモードを選択 |
| 12 | IM0 | MCUインターフェースモードを選択 |
| 13 | リセット | 信号入力ターミナルをリセット |
| 14 | CSX | チップ選択信号 |
| 15 | RS/SCL | データ/コマンド 選択ピン |
| 16 | WR/RS | ストロブ信号を |
| 17 | RD | 上昇する端からデータを読み取ります |
| 18 | VSYNC | RGB I/Fの信号を |
| 19 | HSYNC |
横軸同期 RGB I/F信号 |
| 20 | ENABLE 可能な | RGB I/F モード 1 のデータ有効信号 |
| 21 | PCLK |
RGB I/F でのピクセルクロック信号 |
| 22 | SDA |
SPIインターフェースの入力ピン |
| 23~40 | DB0~DB17 | RGBインターフェースまたはMCU平行インターフェイスデータバス |
| 41 | SDO | SPIインターフェイス出力ピン |
| 42 | GND | パワーグラウンド |
| 43 | LEDA | バックライトアノードのための電源+ |
| 44~49 | LEDK1~LEDK6 | 電源 - バックライトのカトード |
| 50 | GND | パワーグラウンド |
バックライトユニットの特徴
バックライトシステムは,6つの白いLEDを搭載した縁照明型です.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 2.8 | - | 3.2 | V | - |
| 前向きの電流 | 私はF について | - そうだ | 120 | - | mA | - |
| 光度 (LCD付き) | Lv | TBD | - そうだ | cd/m2 | - | |
| LEDの寿命 | N/A | ほら... | 30,000 | - そうだ | HR | 注記 1 |
注記:
LEDの寿命は,モジュールの明るさが原始の明るさの50%に減少すると定義されます.L についてLEDの寿命は,LEDを操作すると短縮される可能性があります.L について25mA/LED以上である.
TFT液晶ディスプレイモジュール2.8インチ 240x320 RGB MCU SPI インターフェースProduct 画像
工場 施設
TFT液晶ディスプレイモジュールメーカー - 300以上のTFT標準品がオンライン
ティアン・シアンウェイ・テクノロジー (Tian Xianwei Technology) は,中国を拠点とするTFT液晶ディスプレイを製造する世界有数のメーカーです.ティアン・シアンウェイは,小型から中型のTFTディスプレイモジュールの幅広い製品を提供しています..96"1.28インチ 1772",2.4",2.8",3.2",3.5",4.3",5"5.6",5.7",7",8",9",10.1",10.2",10.4",11.6",12.1",12.3",13.3",14",15",15.6",17",17.3" 18.4",18.5",19",21.3",21.5",23.8",24",25",27" 28" と 32" TFT (活性領域の横切りのサイズ) などこのウェブサイトには200以上の TFT 標準モデルがリストされています. さらに,ほぼすべてのアイテムが顧客の要求を満たすために標準アイテムから派生することが受け入れられます.
標準的なTFT-LCDモジュール,IPS TFT,高亮度TFT LCD (日光で読み取れるディスプレイ),コントローラボード付きTFTパネルを含む産業標準に基づいて合格している.バールタイプ TFT広温FTLCD.これらのディスプレイには,景観または肖像画モードが含まれます.ティアンシアンウェイ TFT LCD ディスプレイは,さまざまな解像度とタッチスクリーンで,レジスティブと投射容量 (PCAPタッチスクリーン) テクノロジーのオプションで利用できます.TFTディスプレイモジュールの多くは,MCU,RGB,TTL,LVDSおよびMIPI DSIを含む1つ以上のインターフェースが利用できます.工業制御を含む多くのアプリケーションに最適ですコーヒーマシン 医療機器 POSシステム 自動化 GPSナビゲーター ホワイトグッズ エネルギー制御 電気通信 医療機器など
検索キーワード:tft2.8",2.8"tft lcd,2.8"tft lcd,2.8インチtft lcd,tft lcd282.8インチTFTディスプレイ,2.8インチTFTディスプレイ,2.8インチTFTディスプレイ,2.8インチTFTディスプレイ,2.8インチTFTディスプレイ,2.8インチTFTLCDディスプレイ,2.8インチTFTディスプレイ,2.8インチTFTディスプレイ,2.8インチTFTディスプレイ,2.8インチTFTディスプレイ,2.8インチTFTディスプレイ,2.8インチTFTディスプレイ,2.8インチTFTディスプレイ,2.8インチTFTLCDスクリーン
