| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |

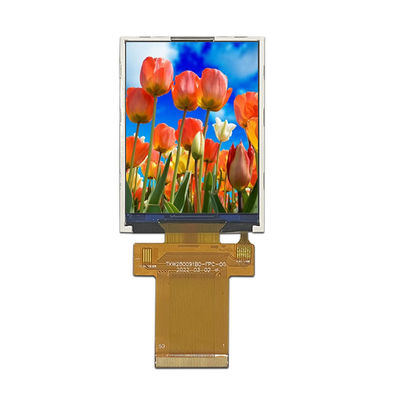

2.8インチ TFT LCD 240x320SPI/MCU/RGBインターフェースとST7789V IC TFT LCDディスプレイ
商品の詳細:
1LCD サイズ: 2.8 TFT
2解像度: 240×320
3視角12時
4輪郭の大きさ:50*69.2*2です4mm
5ドライバーIC: ST7789V
6インターフェイスタイプ:SPI/MCU/RGB
7. タッチパネル:タッチパネルなし ((カスタマイズ可能)
8温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
| 製品: | 2.8インチ TFT | タッチスクリーン: | TPなし (カスタマイズ可能) |
|---|---|---|---|
| 決議: | 240×320 | 見る方向: | 12時 |
| インターフェース: | SPI/MCU/RGB | ピン番号: | 50ピン |
| 接続: | プラグ (カスタマイズ可能) | 表面照明: | 400 Cd/m2 |
| 動作温度: | -20°C から +70°C | 準拠性 | CE&FCC&RoHS対応 |
顧客サービス
1顧客との正式な契約を締結する前に,私たちは分析し,顧客プロジェクト情報に基づいてプロフェッショナルなソリューションを提供し,最適な解決策を出します.
2. 私たちの製品または価格に関連するあなたの問い合わせは,24時間以内に回答されます.
3必要な場合 工場での品質チェックを手伝って下さい
4配達後1年間のLCDディスプレイの保証です.すべての欠陥は保証期間中に返品して交換することができます.
5購入者は,納品前に無料の訓練のために,技術者を私たちの工場に送ることができます.
6顧客にとって価値を創出することに焦点を当てています.必要不可欠な技術的または商業的サポートのために,コンコールミーティング,オンライン技術サービス,または現地での地元の支援を,顧客の異なるニーズを満たすために.
2.8インチタッチLCDモジュール
LCMピン説明
| ピンナンバー | シンボル | 機能性 |
| 1 | GND | パワーグラウンド |
| 2 | XR | 右のタッチパネルの座標 |
| 3 | YD | タッチパネルの座標をダウン |
| 4 | XL | 左のタッチパネルの座標 |
| 5 | YU | 上のタッチパネルの座標 |
| 6~7 | IOVCC(1.8V) | I/O電圧 (VDDIからDGND):1.65V~3.3V |
| 8~9 | VDD(2,8V) | 電源 2.5V ~ 3.3V |
| 10 | IM2 | MCUインターフェースモードを選択 |
| 11 | IM1 | MCUインターフェースモードを選択 |
| 12 | IM0 | MCUインターフェースモードを選択 |
| 13 | リセット | 信号入力ターミナルをリセット |
| 14 | CSX | チップ選択信号 |
| 15 | RS/SCL | データ/コマンド 選択ピン |
| 16 | WR/RS | ストロブ信号を |
| 17 | RD | 上昇する端からデータを読み取ります |
| 18 | VSYNC | RGB I/Fの信号を |
| 19 | HSYNC |
横軸同期 RGB I/F信号 |
| 20 | ENABLE 可能な | RGB I/F モード 1 のデータ有効信号 |
| 21 | PCLK |
RGB I/Fのピクセルクロック信号 |
| 22 | SDA |
SPIインターフェースの入力ピン |
| 23~40 | DB0~DB17 | RGBインターフェースまたはMCU平行インターフェイスデータバス |
| 41 | SDO | SPIインターフェイス出力ピン |
| 42 | GND | パワーグラウンド |
| 43 | LEDA | バックライトアノードのための電源+ |
| 44~49 | LEDK1~LEDK6 | 電源 - バックライトのカトード |
| 50 | GND | パワーグラウンド |
2.8インチタッチLCDモジュール 本物の製品画像
