| MOQ: | 1 |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 供給能力: | 10000pcs |

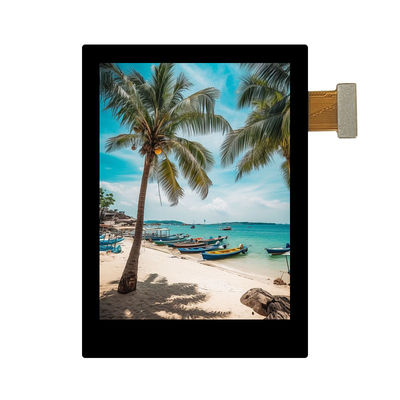

タッチスクリーン PCAP TFT ディスプレイ 2.8" 480*640 RGB 24 BIT インターフェース 44 ピン
| 製品: | 2.8インチ IPS TFTタッチスクリーン | 決議: | 480*640ピクセル |
|---|---|---|---|
| 見る方向: | IPS すべての視角 | タッチスクリーン: | PCAPタッチスクリーンで |
| インターフェース: | RGB 24 ビット | ピン番号: | 44ピン |
| 接続: | プラグ | 表面照明: | 400 Cd/m2 |
| 動作温度: | -20°C から +70°C | 準拠性 | CE&FCC&RoHS対応 |
2.8インチ IPS TFT PCAPタッチスクリーン480*640解像度 製品図
LCMピン説明
| ピンナンバー | シンボル | 機能性 |
| 1 | LEDK | 電源 - バックライトのカトード |
| 2 | LEDA | バックライトアノードのための電源+ |
| 3 | GND | パワーグラウンド |
| 4 | IOVCC | I/Oの電源 |
| 5 | VCC | LCDの電源 |
| 6 | SDI | シリアルデータ入力ピン |
| 7 | PCLK | RGB I/Fのピクセルクロック信号 |
| 8 | SCL | このピンは,シリアルインターフェースクロックとして使用されます |
| 9 | DE | RGB I/F モード 1 のデータ有効信号 |
| 10 | リセット | 信号入力ターミナルをリセット |
| 11 | HSYNC | 横軸同期 RGB I/F信号 |
| 12 | CS | チップ選択信号 |
| 13 | VSYNC | RGB I/Fの信号を |
| 14〜21 | B0-B7 | RGBインターフェイスデータバス |
| 22〜29 | G0-G7 | RGBインターフェイスデータバス |
| 30から37 | R0-R7 | RGBインターフェイスデータバス |
| 38 | CTP_VCI について | タッチパネル 電源 2.8~3.3V |
| 39 | CTP_IOVCC | I/O用のタッチ電源 |
| 40 | CTP_SDA | タッチパネル I2C データ |
| 41 | CTP_SCL | タッチパネル I2C 時計 |
| 42 | CTP_INT | タッチパネル中断出力 |
| 43 | CTP_RST | タッチパネルリセット |
| 44 | GND | パワーグラウンド |
実用的な製品デモ
