この商品についてTXW280085C0-CTP2.8インチ容量タッチスクリーン TFT モジュール
光結合容量触覚2.8インチ IPS TFTディスプレイは,先進的なディスプレイと触覚技術を統合したデバイスです. 以下は製品の詳細な紹介ですTXW280085C0-CTP:
製品情報
- 画面のサイズ: 2.8インチ
- 解像度: 240×320 ピクセル
-ディスプレイ技術: IPS (In Plane Switching) 技術により,広い視角と色精度が確保される
- 照明: 300 ニット,様々な照明条件で見ることができる
-タッチスクリーン技術:高感度で正確なタッチ制御を提供する容量型
インターフェイス: TFTディスプレイ SPI (シリアル・ペリフェラル・インターフェイス) とタッチスクリーン I2C (インター・インテグレート・サーキット) インターフェイスをサポートし,マイクロコントローラーや他のプロセッサと簡単に接続
- 光学結合:触覚画面とディスプレイ画面を結合するために光学接着剤を使用し,触覚精度とディスプレイ効果を改善します
-マルチタッチ:通常はマルチタッチ機能をサポートし,複数の指が同時に動作できるようにします
-耐久性:容量感触画面は抵抗感触画面よりも耐久性があり,物理的な損傷に弱い
応用シナリオ
産業用制御パネル:工業機器の表示と制御に使用される
-医療機器:医療機器に関する重要な情報を表示します
- 消費電子製品:スマートホームデバイス,ハンドホールドゲームコンソールなど
- 自動車のディスプレイ: 車のダッシュボードやインフォテインメントシステムに使用
ビジネス情報システム:POSマシン,セルフサービスターミナルなど
製品の利点
-高明るさ: 300nitsの明るさにより,さまざまな照明条件下で明確な表示が保証されます
- 高コントラスト: IPS 技術は,より良いコントラストと色性能を提供します
-マルチタッチ:容量感触画面はマルチタッチをサポートし,よりスムーズなインタラクティブな体験を提供します
- 光学結合:ディスプレイ効果と触覚精度を向上させる.
2.8インチ IPS TFT ディスプレイは高明るさ,高コントラスト,マルチタッチ機能を組み合わせています様々なアプリケーションシナリオに適し,優れたユーザーインタラクション体験を提供します..
特徴
| ポイント | 仕様 | ユニット |
| スクリーンサイズ | 2.8インチ | 角形 |
| ピクセル数 | 240RGB (H) × 320 (V) | ピクセル |
| ディスプレイエリア | 43.20 ((H) x57.60 ((V) | mm |
| ピクセルピッチ | 0.180 ((H) x0.180 ((V) | mm |
| 図面の次元 |
54*74.9*355 |
mm |
| ピクセル配置 | RGB垂直ストライプ | ― |
| 表示モード | 通常は黒 | ― |
| 見る方向 (目) | すべて | ― |
| 色を表示する | 262K | ― |
| 照明度 (cd/m2) | 300 | ニット |
| コントラスト比 | 1200:1 | ― |
| インターフェース |
MCU 8/16 BIT |
|
| バックライト | LEDサイドライトタイプ | ― |
| ドライブIC | ST7789V | |
| 操作温度 | -20〜70 | °C |
| 貯蔵温度 | -30~80 | °C |
| タッチスクリーン | 容量感触画面 | |
| タッチスクリーンインターフェース | I2C | |
| TFT+CTPの組み立て | 光学結合 |
輪郭図
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -10 | +60 | °C |
| LCM 貯蔵温度 | TSTG | -20歳 | +70 | °C |
| TP 動作温度と湿度 (20%~90%RH) | TOPRについて | -10 | +60 | °C |
| TP SS貯蔵温度と湿度 (20%~90%RH) | TSTG | -20歳 | +70 | °C |
| 湿度 | RH | - | 90 | % |
LCMピン説明
| ピンナンバー | シンボル | 機能性 |
| 1 | VDD | Pオーバー電源 2.5V~3.3V |
| 2 | IOVCC | I/Oの電源 |
| 3 | リセット | 信号入力ターミナルをリセット |
| 4 | CS | チップ選択信号入力 pi |
| 5 | RS | データ/コマンド 選択ピン |
| 6 | WR | ストロブ信号を |
| 7 | RD | ストロブ信号を読み取れ |
| 8 | GND | 地面に |
| 9 | IM0 | |
| 10 | NC | NC |
| 11~26 | DB0-DB15 | MCUのパラレルインターフェイスデータバス |
| 27~28 | NC | NC |
| 29 | LEDK | バックライト カソード入力端末の電源 |
| 30~33 | LEDA | バックライトのアンード入力端末の電源 |
| 34 | GND | 地面に |
| 35 | XL | 左のタッチパネルの座標 |
| 36 | XR | 右のタッチパネルの座標 |
| 37 | YU | 上のタッチパネルの座標 |
| 38 | YD | タッチパネルの座標をダウン |
| 39 | NC | NC |
R信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +70°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -20°C / 96H | |
| 3 | ハイテンプ 動作 | +60°C / 96H | |
| 4 | 低気温 動作する | -10°C / 96H | |
| 5 | 高温/湿度貯蔵 | 50°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−10°C(30分) ~60°C (30分),10サイクル |

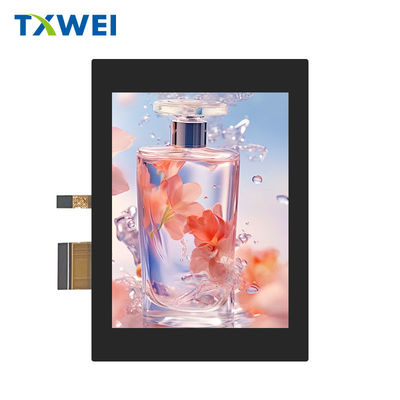

製品画像
