2.8インチ 480x640 TFT LCDディスプレイ高解像度 IPSタイプフルビューイングアングル LCMインターフェース MIPI BITインターフェイス

製品

2.8インチ 480x640 TFT LCDディスプレイ高解像度 IPSタイプフルビューイングアングル LCMインターフェース MIPI BITインターフェイス

MOQ:	negotiate
価格:	negotiate
標準パッケージ:	cardboard
配達期間:	16
支払方法:	L/C TT D/P
供給能力:	10000pcs

Place of Origin

Guangdong,China

ブランド名

TXWEI

CE ROHS FCC

Model Number

TXW280061B0

駆動要素:

TFTアクティブマトリックス

ピクセルピッチ（W*H）:

見る方向:

LCMインターフェイス:

MIPI BIT インターフェース

バックライト電流:

120mA

動作温度:

-20+70°C

2.8インチ

バックライト電圧:

2.8-3.3V

ハイライト:

IPSタイプ TFT LCDディスプレイ

高リゾリューションTFT LCDの表示

2.8インチのtft LCDの表示

製品説明

2.8インチ TFT 480×640, TFT LCD 2.8インチ記述

この製品は2.8インチ対角のサイズと480x640の解像度を持つ高PPI解像度ディスプレイです. 画面全体がより明確で洗練されています. さらに,IPSフルビューディスプレイ技術を採用製品が一部の高級アプリケーションに適している.

TXW280061B0 TFT LCDモジュールは,MIPIインターフェースをサポートする2.8インチ斜面ポートレイトモード 480x640高解像度フルカラーディスプレイである.インターフェースはカスタマイズ可能である.TXW280061B0モデルのモジュールサイズは55.81 (W) x83.31 (L) x3.53 (T) mm,アクティブエリアサイズは43.20 x 57.60 mm. TXW280061B0とST7701ドライバーICコントローラがモジュールに組み込まれ,論理電源電圧範囲は2である.8Vから3V.3V.典型的な値は3.2Vである.表面の明るさは300cd/m2 (Nits) である.このモデルの動作温度は -20〜70°Cである.貯蔵温度は -30~80°Cです.

この製品は,工業用制御機器のディスプレイ, 機器のディスプレイ, スマート家電, 3Dプリンタのディスプレイ, 医療用内視鏡のディスプレイ, 手持ちの楽器,その他の製品.

メカニカル仕様:

ポイント	仕様	ユニット
ディスプレイサイズ	2.8	インチ
オウトラインの次元	55.8183.31353	mm
ドライバIC	ST7701	-
インターフェースタイプ	MIPI	ほんの少し

バックライトユニットの特徴

バックライトシステムは,白い6つのLEDを搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.

特徴	シンボル	ミン	タイプ	マックス	ユニット	注記
前向きの電圧	V_{F について}	16.8	- そうだ	19.2	V	-
前向きの電流	私は_{F について}	- そうだ	20	-	mA	-
光度 (LCD付き)	Lv		TBD	- そうだ	cd/m²	-
LEDの寿命	N/A	ほら...	30,000	- そうだ	HR	注記 1

注記:

LEDの寿命は,モジュールの明るさが原始の明るさの50%に減少すると定義されます._{L について}LEDの寿命は,LEDを操作すると短縮される可能性があります._{L について}25mA/LED以上である.

モジュールの機能説明

ピンナンバー	シンボル	LCM機能性
1	GND	Pオーバーグラウンド
2	DSI_D0_N	MIPI-DSI データ差分信号入力ピン
3	DSI_D0_P	MIPI-DSI データ差分信号入力ピン
4	GND	Pオーバーグラウンド
5	DSI_ D1_N	MIPI-DSI データ差分信号入力ピン
6	DSI_ D1_P	MIPI-DSI データ差分信号入力ピン
7	GND	パワーグラウンド
8	DSI_CLKN	MIPI-DSI CLOCK 差差信号入力ピン
9	DSI_CLKP	MIPI-DSI CLOCK 差差信号入力ピン
10	GND	パワーグラウンド
11	RESE DB15~DB0	信号入力端末をリセットしますほらL についてほら.
12	TE	切断効果信号は,MCUをフレームメモリに同期するために使用されます
13	NC	NC
14	IOVCC	I/O電圧: 1.65V ~ 3.3V
15	VCI	P供給: 2.5V ~ 3.3V
16	TP_VDD	TP VDDPIN
17	TP_SDA	TP SDA PIN
18	TP_SCL	TP SCL PIN
19	TP_INT	TP INT PIN
20	TP_RST	TP RST PIN
21	LEDK	バックライトカソード入力端末の電源
22	LEDA	バックライトのアンード入力端末の電源

2.8インチ TFT 480×640, TFT LCD 2.8インチ図面

2.8インチ 480x640 TFT LCDディスプレイ高解像度 IPSタイプフルビューイングアングル LCMインターフェース MIPI BITインターフェイス 0

2.8インチ 480x640 TFT LCDディスプレイ高解像度 IPSタイプフルビューイングアングル LCMインターフェース MIPI BITインターフェイス 1

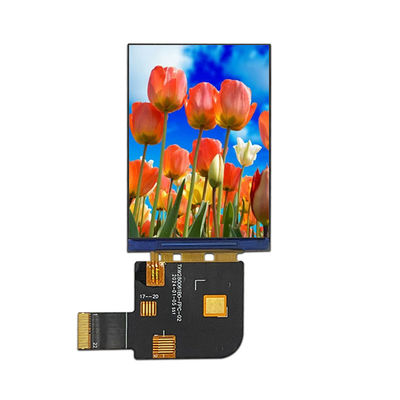

2.8インチ TFT 480×640, TFT LCD 2.8インチ製品画像
