| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |

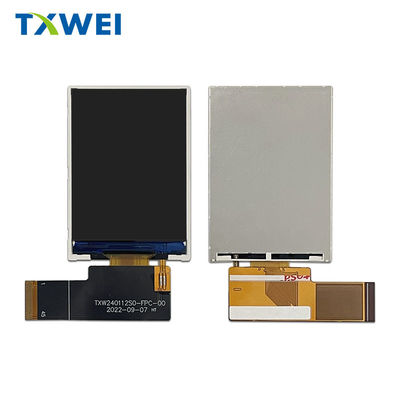

中国 工場 2.4 インチ QVGA Lcd TFT ディスプレイ240x320 スクリーン
2.4インチ QVGA ST7789T3-G4TFTLCD
ティアン・シアンウェイ TXW240112S1QVGA 240×320 ピクセルの解像度を持つ2.4 インチ TN型 TFT LCDディスプレイである.同種の非常に費用対効果の高い LCD モジュールである.
| 製品: | 2.4インチ TFTスクリーン | 決議: | 240×320 |
|---|---|---|---|
| タッチスクリーン: | タッチスクリーンなし (オプション) | 蓋のガラスの寸法: | パーソナライズ する |
| 見る方向: | 12:00 | ドライバーIC: |
ST7789T3-G4 |
| インターフェース: |
SPI/RGB/MCUインターフェース |
接続: | プラグ (カスタマイズ可能) |
| ピン番号: | 45ピン | 表面照明: | 1500 Cd/m2 (ニット) |
| LEDの寿命: | 301000 時間 | 準拠性 | CE&FCC&RoHS対応 |
2.4"インチ TFT LCD ディスプレイ
モジュールの機能説明
| ピンナンバー | シンボル | 機能性 |
| 1 | XR (NC) | NC |
| 2 | YD (NC) | NC |
| 3 | XL (NC) | NC |
| 4 | YU(NC) | NC |
| 5~6 | GND | パワーグラウンド |
| 7~8 | VCI | 電源 2.8V |
| 9 | IOVCC | 電源 1.65~3.3V |
| 10 | SDO | シリアルデータ出力ピン |
| 11~28 | DB17~DB0 | MCUのパラレルインターフェイスデータバス |
| 29 | DIN (SDA) | シリアルデータ入力/出力ピン |
| 30 | PCLK | RGBインターフェースの動作のためのドットクロック信号. |
| 31 | DE | RGBインターフェースの操作のためのデータ有効信号 |
| 32 | HS | RGBインターフェースの動作のための線合同信号. |
| 33 | VS | RGBインターフェースの動作のためのフレーム同期信号. |
| 34 | RD | ストロブ信号を読み取れ |
| 35 | WR (SPI-RS) | ストロブ信号を |
| 36 | RS | レジスタリング選択信号 |
| 37 | CS |
チップ選択信号ピン |
| 38 | リセット | 信号入力ターミナルをリセット |
| 39~41 | IM0~IM2 | インターフェースモードを選択 |
| 42 | NC | NC |
| 43 |
LEDA |
バックライトのアンード入力端末の電源 |
| 44 | NC | NC |
| 45 | LEDK | バックライト カソード入力端末の電源 |
バックライトユニットの特徴
バックライトシステムは,6つの白いLEDを搭載した縁照明型です.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 16.8 | - そうだ | 19.2 | V | - |
| 前向きの電流 | 私はF について | - そうだ | 20 | - | mA | - |
| 光度 (LCD付き) | Lv | 1500 | - そうだ | cd/m2 | - | |
| LEDの寿命 | N/A | ほら... | 30,000 | - そうだ | HR | 注記 1 |
注記:
2.4"インチ TFT LCD ディスプレイ リアル製品デモ
工場設備と証明書
