| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |

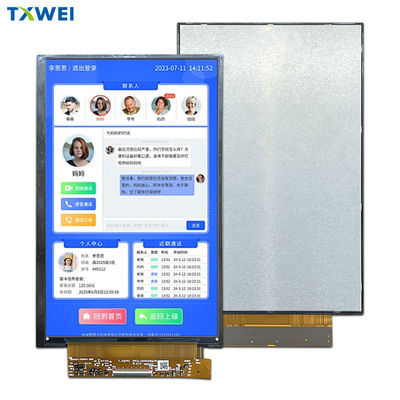

7.02インチ TFT1200*1920 年RTP製品紹介のドット
特徴
| 商品名: | 7.02インチ TFT LCD ディスプレイ |
| モデル番号: | TXW702002B0 |
| サイズ: | 7.0インチ |
| ピクセル数: | 1200*3RGB ((H) X1920 ((V) |
| ルメン度: | 1500〜2000cd/m2 |
| 動作温度: | -20°Cから+70°C |
| 保存温度: | -30°Cから+80°C |
| メカニカル・アウトラインサイズ (W*H*T): | 105.18×163.34×3.65ミリ |
| LCMインターフェース: | MIPI インターフェース |
| バックライト電流: | 180〜300mA |
| LCM ピン数: | 40ピン |
7.02インチ TFT1200*1920 年RTPの点 製品図
モジュールの機能説明
| ピンナンバー | シンボル | 機能性 |
| 1 | NC | 繋がりがない |
| 2 | IOVCC 1.8V | I/Oの電源 |
| 3 | IOVCC 1.8V | I/Oの電源 |
| 4 | GND | パワーグラウンド |
| 5 | RST | シグナル入力ピンをリセット |
| 6 | NC | 繋がりがない |
| 7 | GND | パワーグラウンド |
| 8 | MIPI_0N | 高速インターフェイスデータ差信号入力/出力ピン |
| 9 | MIPI_0P | 高速インターフェイスデータ差信号入力/出力ピン |
| 10 | GND | パワーグラウンド |
| 11 | MIPI_1N | 高速インターフェイスデータ差信号入力/出力ピン |
| 12 | MIPI_1P | 高速インターフェイスデータ差信号入力/出力ピン |
| 13 | GND | パワーグラウンド |
| 14 | CLKN | 高速インターフェースクロック差分信号入力/出力ピン |
| 15 | CLKPについて | 高速インターフェースクロック差分信号入力/出力ピン |
| 16 | GND | パワーグラウンド |
| 17 | MIPI_2N | 高速インターフェイスデータ差信号入力/出力ピン |
| 18 | MIPI_2P | 高速インターフェイスデータ差信号入力/出力ピン |
| 19 | GND | パワーグラウンド |
| 20 | MIPI_3N | 高速インターフェイスデータ差信号入力/出力ピン |
| 21 | MIPI_3P | 高速インターフェイスデータ差信号入力/出力ピン |
| 22 | GND | パワーグラウンド |
| 23 | NC | 繋がりがない |
| 24 | NC | 繋がりがない |
| 25 | GND | パワーグラウンド |
| 26 | NC/TE | 繋がりがない |
| 27 | PWMO | LED運転のPWM (パルス幅調節) 信号 |
| 28 | NC/BIST | 繋がりがない |
| 29 | NC | 繋がりがない |
| 30 | GND | パワーグラウンド |
| 31 | LEDK | バックライト カソード入力端末の電源 |
| 32 | LEDK | バックライト カソード入力端末の電源 |
| 33 | NC | 繋がりがない |
| 34 | VSN | 外部の入力電圧 (−4.5V~−6V) |
| 35 | VSN | 外部の入力電圧 (−4.5V~−6V) |
| 36 | NC | 繋がりがない |
| 37 | VSP | 外部の入力電圧 (4.5V~6V) |
| 38 | VSP | 外部の入力電圧 (4.5V~6V) |
| 39 | LEDA | LEDバックライトのアンード入力用の電源 |
| 40 | LEDA | LEDバックライトのアンード入力用の電源 |
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| 湿度 | RH |
- そうだ |
90 | % |
TFT DCC について特徴
| 特徴 | シンボル | ミン | タイプする | マックス | ユニット |
| I/O の電源電圧 | VDDIO | 1.7 | 1.8 | 2.0 | V |
| VSP の電源電圧 | VSP | 4.5 | 5.5 | 6 | V |
| VSN の電源電圧 | VSN | -6 | - 5つ5 | - 4つ5 | V |
バックライトユニットの特徴
バックライトシステムは48個の白いLEDを搭載した縁照明タイプです.
次の表に示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 21.6 | - そうだ | 25.6 | V | - そうだ |
| 前向きの電流 | 私はF について | 180 | 240 | 300 | mA | - そうだ |
| 光度 (LCD付き) | Lv | 1000 | 1300 | 1500 | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 20,000 | - そうだ | HR | 注記 1 |
注記:
オプティカル仕様
R信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +80°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +70°C / 96H | |
| 4 | 低気温 動作する | -20°C / 96H | |
| 5 | 高温/湿度貯蔵 | 60°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C (−30分) ~70°C (30分),10サイクル |
