| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |
| 製品: | 10.1インチ工業用TFTディスプレイ |
| 決議: | 1280 RGB × 800 |
| インターフェース: | 8ビットLVDSインターフェース |
| 見る方向: | IPS,全視角 (85/85/85/85) |
| ピン番号: | 40ピン |
| 表面照明: | 1000 Cd/m2 (ニット) |
| 概要 ディム: |
229.1*148.9*44(mm) |
| アクティブ エリア: |
216.96 ((H) * 135.6 ((V)(mm) |
| タッチスクリーン: | RTPとCTPはオプションです |
| 表示色: | 16.7 M |
|
LCMドライバーIC: |
EK79202 |
|
Lcm ピン数: |
40ピン |
| 動作温度: | -20°C から +70°C |
| 保存温度: | -30°C から +80°C |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| 準拠性 | CE&FCC&RoHS対応 |
産業用型 TFTディスプレイ 10.1 インチ LVDS 1280x800 ピクセル 40ピン 製品図
LCM P中 記述:
| ピンナンバー | シンボル | 記述 |
| 1 | NC | NC |
| 2 | VDD | デジタル回路の電源電圧 |
| 3 | VDD | デジタル回路の電源電圧 |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | 地面 |
| 8 | RXIN0 | 負のLVDS差分データ入力 |
| 9 | RXIN0+ | 陽性LVDS差分データ入力 |
| 10 | GND | 地面 |
| 11 | RXIN1- | 負のLVDS差分データ入力 |
| 12 | RXIN1+ | 陽性LVDS差分データ入力 |
| 13 | GND | 地面 |
| 14 | RXIN2- | 負のLVDS差分データ入力 |
| 15 | RXIN2+ | 陽性LVDS差分データ入力 |
| 16 | GND | 地面 |
| 17 | RXCLKIN- | 負のLVDS差点クロック入力 |
| 18 | RXCLKIN+ | 陽性LVDS差点クロック入力 |
| 19 | GND | 地面 |
| 20 | RXIN3- | 負のLVDS差分データ入力 |
| 21 | RXIN3+ | 陽性LVDS差分データ入力 |
| 22 | GND | 地面 |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | 地面 |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | アナログ回路の電源 |
| 30 | GND | 地面 |
| 31 | LEDK | バックライト カソード入力端末の電源 |
| 32 | LEDK | バックライト カソード入力端末の電源 |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | ゲートOFF電圧 |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | ゲートオン電圧 |
| 39 | LEDA | LEDバックライトのアンード入力用の電源 |
| 40 | LEDA | LEDバックライトのアンード入力用の電源 |
絶対値M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -30歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| 湿度 | RH | - そうだ | 90 | % |
TFT DCC について特徴
注記 1:まずVDDとVeLをLCDに塗り,次にVeNを塗りなさい.
注2:VDD設定は,顧客のシステムボードの信号出力電圧 (注3) に一致する必要があります.
バックライトユニットの特徴
バックライトシステムは48個の白いLEDを搭載した縁照明タイプです.
次の表に示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 21.6 | - そうだ | 25.6 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 240 | - そうだ | mA | - そうだ |
| 光度 (LCD付き) | Lv | - そうだ | 1000 | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 20,000 | - そうだ | HR | 注記 1 |
注記:
LEDの寿命は,モジュールの明るさが原始の明るさの50%に減少すると定義されます.L についてLED の寿命は,電源を稼働させると短縮される.L について40mA/LED以上である.
オプティカル特性
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +80°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +70°C / 96H | |
| 4 | 低気温 動作する | -30°C / 96H | |
| 5 | 高温/湿度貯蔵 | 50°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C(30分) ~60°C (30分),10サイクル |

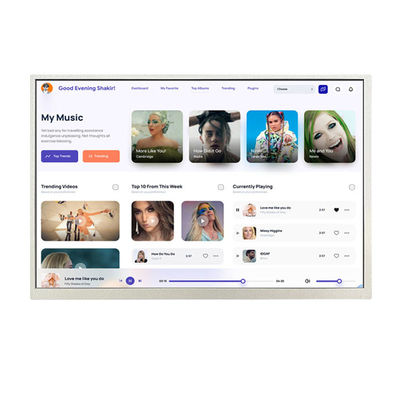

わかった工業用 TFT ディスプレイ 10.1 インチ LVDS 1280x800 ピクセル 40ピン 製品Iマージュ
投影容量感触画面 (PCAP)
PCAP (Projected Capacitive) 触覚技術は,迅速で敏感な応答とプロレベルの信頼性を兼ね備えていますSaef Technologyの投影容量タッチスクリーンは,厳格な産業用PCAPタッチスクリーンを液晶ディスプレイ (LCD) と組み合わせることもできます供給チェーンと組み立てを簡素化するのに役立ちます.
蓋のガラス:
1形: サイズ,形,縁処理,穴,切断など
2色:シルク印刷,ロゴ
3グラス材料:ゴリラグラス,テンパーグラス,PMMA
4処理:ミラー,AG,AR,AF
センサー:
1センサー素材: ガラス,フィルム,フィルム+フィルム
2FPC: 形状設計はオプション
3IC: EETI,ILITEK,SIS,Cypress,Focaltech,Goodixなど
4インターフェース:I2C,USB,RS232
