| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |

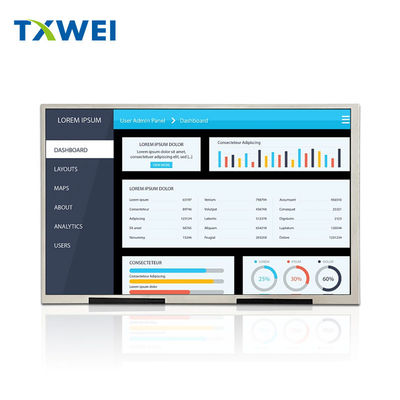

| 製品: | 10.1インチ工業用TFTディスプレイ |
| 決議: |
1280*800 |
| 表面照明: | 350cd/m2 (ニット) |
| インターフェース: |
LVDS 8 BIT インターフェース |
| ピン番号: | 40ピン |
| 見る方向: | IPS,全視角 (85/85/85/85) |
| 概要 ディム: |
229.46*149.1*26(mm) |
| アクティブ エリア: |
216.96 ((H) * 135.6 ((V)(mm) |
| 表面処理: | ハードコーティング ((3H) |
| ハーズ: | 25% |
| タッチスクリーン: | CTPはオプションです |
| 表示色: | 16.7 M |
| 動作温度: | -20°C から +70°C |
| 保存温度: | -30°C から +80°C |
|
バックライトLED: |
39個 |
| LEDの使用寿命: | 301000 時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| 準拠性 | CE&FCC&RoHS対応 |
製品図
LCM P中 記述:
| ピンナンバー | シンボル | 記述 |
| 1 | NC | NC |
| 2 | VDD | デジタル回路の電源電圧 |
| 3 | VDD | デジタル回路の電源電圧 |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | 地面 |
| 8 | RXIN0 | 負のLVDS差分データ入力 |
| 9 | RXIN0+ | 陽性LVDS差分データ入力 |
| 10 | GND | 地面 |
| 11 | RXIN1- | 負のLVDS差分データ入力 |
| 12 | RXIN1+ | 陽性LVDS差分データ入力 |
| 13 | GND | 地面 |
| 14 | RXIN2- | 負のLVDS差分データ入力 |
| 15 | RXIN2+ | 陽性LVDS差分データ入力 |
| 16 | GND | 地面 |
| 17 | RXCLKIN- | 負のLVDS差点クロック入力 |
| 18 | RXCLKIN+ | 陽性LVDS差点クロック入力 |
| 19 | GND | 地面 |
| 20 | RXIN3- | 負のLVDS差分データ入力 |
| 21 | RXIN3+ | 陽性LVDS差分データ入力 |
| 22 | GND | 地面 |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | 地面 |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | アナログ回路の電源 |
| 30 | GND | 地面 |
| 31 | LEDK | バックライト カソード入力端末の電源 |
| 32 | LEDK | バックライト カソード入力端末の電源 |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | ゲートOFF電圧 |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | ゲートオン電圧 |
| 39 | LEDA | LEDバックライトのアンード入力用の電源 |
| 40 | LEDA | LEDバックライトのアンード入力用の電源 |
バックライトユニットの特徴
バックライトの特徴は,白色のLEDを42つ搭載した縁照明です.
次の表に示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 8.4 | - そうだ | 10.5 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 280 | - そうだ | mA | - そうだ |
| 光度 (LCD付き) | Lv | - そうだ | 400 | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 30,000 | - そうだ | HR | 注記 1 |
注記:
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +80°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +70°C / 96H | |
| 4 | 低気温 動作する | -20°C / 96H | |
| 5 | 高温/湿度貯蔵 | 50°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C(30分) ~60°C (30分),10サイクル |
製品Iマージュ
工場設備と証明書
投影容量感触画面 (PCAP)
PCAPタッチ技術は,迅速で敏感な応答,だけでなく,専門的なレベルの信頼性を提供します. Tianxianweiの投影容量タッチスクリーンは,厳格な産業,医療,自動車用PCAPのタッチスクリーンを液晶ディスプレイ (LCD) と組み合わせることもできます これはサプライチェーンと組み立てを簡素化するのに役立つ統合された組み込みソリューションです
蓋のガラス:
1形: サイズ,形,縁処理,穴,切断など
2色:シルク印刷,ロゴ
3グラス材料:ゴリラグラス,テンパーグラス,PMMA
4処理:ミラー,AG,AR,AF
センサー:
1センサー素材: ガラス,フィルム,フィルム+フィルム
2FPC: 形状設計はオプション
3IC: EETI,ILITEK,SIS,Cypress,Focaltech,Goodixなど
4インターフェース:I2C,USB,RS232
なぜ 私たちを選ぶのか
1. 私たちはLCDディスプレイのカスタムソリューションを提供します
あなたの製品には特殊なアプリケーション要件,電気仕様,光仕様,タッチ機能,またはカスタマイズされたディスプレイを必要とする機械的な寸法がありますか?ティアンシアンウェイカスタム化されたLCDの要求を満たすことができます.
2タッチスクリーンとディスプレイのための総ソリューション
タッチスクリーンとディスプレイの組み立てが心配ですか?ティアンシアンウェイ空気と光学結合サービスを含むレジスティブおよびキャパシティブマルチタッチソリューションを含むカスタムおよび標準的なタッチスクリーンを提供します.
3品質の信頼性へのコミットメント
ティアンシアンウェイISO9001:2015とISO14000で合格し, RoHS,CE,FCCおよび世界の市場における他の環境規則を満たしています.信頼性と老化試験.
4長期供給
通常の状況下では 5年以上も提供できます長期的に供給の需要を保証するために事前に代替計画を立てます.
