| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |
商品の詳細:
1LCD サイズ: 7インチ TFT
2解像度: 1024×600
3視角: 自由
4輪郭の寸法: 164.9*100*5.08mm
5. LCM インターフェースタイプ: LVDS ビット インターフェース
6CTPインターフェイスタイプ: I2C
7温度:上位30°Cから80°C,下位30°Cから80°C

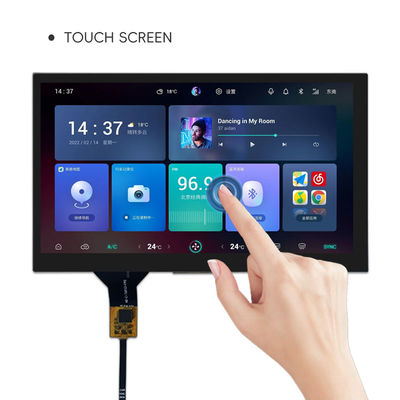

8タッチパネル:容量タッチスクリーン (CTP)
| キーワード: | 7インチ TFT | タッチスクリーン: | CTP (容量感触画面) |
|---|---|---|---|
| 決議: | 1024×600点 | 蓋のガラスの寸法: | パーソナライズできる |
| LCMインターフェース: |
LVDS ビット インターフェース |
表面照明: | 450~1300 Cd/m2 |
| LEDの寿命: | 301000 時間 | ピン: | 20ピン |
| 見る方向: | 全視角 (80/80/80/80) | CTPインターフェイス: | I2C |
| 動作温度: | 20°C から +70°C | 準拠性 | CE&FCC&RoHS対応 |
品質保証
1品質を保証するために3回100%テストを行います
2.QAマネージャーは12年以上LCD業界で働いています.主要製造およびQAオペレーターは7〜8年以上LCD業界で働いています.顧客のための品質を確保するために,LCDをファイル.
TFT LCD モジュール 7インチ 1024x600 MIPI インターフェイス IPS と CTP 製品図
M についてアインボード 記述
| ピンナンバー | シンボル | M についてアインボード 記述 |
| 1 | LCD-VDD 3.3V | LCDの電源 |
| 2 | NC | NC |
| 3 | NC | NC |
| 4 | GND | 地面に |
| 5 | GND | 地面に |
| 6 | GND | 地面に |
| 7 | RXIN0 | 負のLVDS差分データ0入力 |
| 8 | RXIN0+ | 陽性LVDS差分データ0入力 |
| 9 | RXIN1- | 負のLVDS差分データ1入力 |
| 10 | RXIN1+ | 陽性LVDS差分データ1入力 |
| 11 | RXIN2- | 負のLVDS差分データ2入力 |
| 12 | RXIN2+ | 陽性LVDS差分データ2入力 |
| 13 | GND | 地面に |
| 14 | GND | 地面に |
| 15 | RXCLKIN- | 負のLVDS差点クロック入力 |
| 16 | RXCLKIN+ | 陽性LVDS差点クロック入力 |
| 17 | RXIN3- | 負のLVDS差分データ3入力 |
| 18 | RXIN3+ | 陽性LVDS差分データ3入力 |
| 19 | NC | NC |
| 20 | NC | NC |
BLPIN番号記述
| ピンナンバー | シンボル | BL 機能性 |
| 1 | VLED 12V | バックライトの電源 |
| 2 | NC | NC |
| 3 | EN 3.3V | LEDコンバーターの制御信号を有効にする. |
| 4 | BL-PWM | BL-PWM (パルス幅調節) LED運転の信号 |
| 5 | NC | NC |
| 6 | GND | パワーグラウンド |
CTPPIN番号記述
| ピンナンバー | シンボル | C についてTP機能性 |
| 1 | CTP_SCL3.3V | タッチパネル I2C 時計 |
| 2 | CTP_SDA3.3V | タッチパネル I2C データ |
| 3 | CTP_INT3.3V | タッチパネル中断出力 |
| 4 | GND | Pオーバー グラウンド |
| 5 | CTP_VDD 3.3V | タッチパネル Pオーバー供給2.8~3.3V |
| 6 | CTP_RST3.3V | タッチパネルリセット |
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| TP 動作温度と湿度 (20%~90%RH) | TOPRについて | -20歳 | +70 | °C |
| TP SS貯蔵温度と湿度 (20%~90%RH) | TSTG | -30歳 | +80 | °C |
| 湿度 | RH | - そうだ | 90 | % |
バックライトユニットの特徴
バックライトシステムは,27個の白いLEDを搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 25.2 | - そうだ | 28.8 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 60 | - そうだ | mA | - そうだ |
| 光度 (LCD+CTP) | Lv | - そうだ | 370 | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 30,000 | - そうだ | HR | 注記 1 |
注記:
LEDの寿命は,モジュールの明るさが原始の明るさの50%に減少すると定義されます.L についてLEDの寿命は,LEDを操作すると短縮される可能性があります.L について25mA/LED以上である.
信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +80°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +70°C / 96H | |
| 4 | 低気温 動作する | -20°C / 96H | |
| 5 | 高温/湿度貯蔵 | 60°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C (−30分) ~70°C (30分),10サイクル |
工場と施設
検索キーワード:tft 7", 7 tft lcd, 7" tft lcd,7インチ tft lcd, tft lcd 7, 7 tftディスプレイ, 7" tftディスプレイ, 7インチ tftディスプレイ, tftディスプレイ 7インチ, tftディスプレイ 7", 7インチ tft lcdディスプレイ,7インチタッチTFT7インチTFTタッチLCDディスプレイ,CTP付きTFT7インチ,CTPタッチTFT7インチ
