| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |
10. 1 インチ1200*1920 年産業用 TFT LCD ディスプレイ MIPI インターフェイス 40ピン製品紹介
TXW100047N0は,1200*3RGB (H) X1920 (V) (1200横×1920垂直ピクセルアレイ) の解像度を持つ10.1インチ産業用TFT-LCDディスプレイである.このモデルはMIPIインターフェースをサポートする.LCDパネルを動かすための電源電圧 (VCC) は22.4Vから25.6V.高品質のカラー画像TFTディスプレイを必要とする組み込みシステム,自動化,GPS,医療機器,産業機器,セキュリティ機器に使用できます.
この製品は教育用タブレット,医療機器パネル,ロボット,決済ターミナル,プリンター,スマートホーム,顔認識,モバイル決済,産業用制御ディスプレイパネル,装置や計器具の表示パネル自動車電子機器,オフィス機器,家電など.
| キーワード: | 10.1インチ TFT LCD ディスプレイ |
| 決議: |
1200*1920 年 |
| インターフェース: | MIPI |
| LEDの寿命: | 301000 時間 |
| 見る方向: | 6時 |
| 動作温度: | -10°C から +50°C |
| タッチスクリーン: | TXW100047N0-TC |
| 蓋のガラスの寸法: | ODM |
| 表面照明: | 350 Cd/m2 |
| ピン: | 40 |
|
LCMドライバーIC: |
HX8279 |
| 準拠性 | CE&FCC&RoHS対応 |
製品図
バックライトユニットの特徴
バックライトの特徴は,32個の白いLEDを搭載した縁照明です.
次の表に示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 22.4 | - そうだ | 25.6 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 80 | - そうだ | mA | - そうだ |
| 光度 (LCD付き) | Lv | - そうだ | TBD | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 30,000 | - そうだ | HR | 注記 1 |
注記:
モジュールの機能説明
| ピンナンバー | シンボル | LCM機能性 |
| 1 | NC | 繋がりがない |
| 2 | CTP_リセット 3.3V | CTP_Reset シグナル入力ピン |
| 3 | CTP_VDD 3.3V | DC/DC回路の電源 |
| 4 | GND | Pオーバー グラウンド |
| 5 | CTP_INT 3.3V | CTP_STOP シグナル |
| 6 | CTP_SDA 3.3V | CTP_データ シグナル |
| 7 | CTP_SCL 3.3V | CTP_Clock シグナル |
| 8 | NC | 繋がりがない |
| 9 |
LEDK |
バックライト カソード入力端末の電源 |
| 10 |
LEDK |
バックライト カソード入力端末の電源 |
| 11 | NC | 繋がりがない |
| 12 |
LEDA について |
バックライトのアンード入力端末の電源 |
| 13 |
LEDA について |
バックライトのアンード入力端末の電源 |
| 14 |
LEDA について |
バックライトのアンード入力端末の電源 |
| 15 | NC | 繋がりがない |
| 16 | GND | Pオーバー グラウンド |
| 17 | MIPI_D0N | 高速インターフェイスデータ差信号入力/出力ピン |
| 18 | MIPI_D0P | 高速インターフェイスデータ差信号入力/出力ピン |
| 19 | GND | Pオーバー グラウンド |
| 20 | MIPI_D1N | 高速インターフェイスデータ差信号入力/出力ピン |
| 21 | MIPI_D1P | 高速インターフェイスデータ差信号入力/出力ピン |
| 22 | GND | Pオーバー グラウンド |
| 23 | MIPI_CLKN | 高速インターフェースクロック差分信号入力/出力ピン |
| 24 | MIPI_CLKP | 高速インターフェースクロック差分信号入力/出力ピン |
| 25 | GND | Pオーバー グラウンド |
| 26 | MIPI_D2N | 高速インターフェイスデータ差信号入力/出力ピン |
| 27 | MIPI_D2P | 高速インターフェイスデータ差信号入力/出力ピン |
| 28 | GND | Pオーバー グラウンド |
| 29 | MIPI_D3N | 高速インターフェイスデータ差信号入力/出力ピン |
| 30 | MIPI_D3P | 高速インターフェイスデータ差信号入力/出力ピン |
| 31 | GND | Pオーバー グラウンド |
| 32 | NC | 繋がりがない |
| 33 | NC | 繋がりがない |
| 34 | リセット1.8V | ピンをリセットします.いずれかのピンを低く設定すると,LSIを初期化します. |
| 35 | VCC3.3V | ブースター回路電源 |
| 36 | VCC3.3V | ブースター回路電源 |
| 37 | VCC3.3V | ブースター回路電源 |
| 38 | VCC3.3V | ブースター回路電源 |
| 39 | IOVCC 1.8V | DC/DC回路の電源 |
| 40 | NC | 繋がりがない |
R信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +70°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -20°C / 96H | |
| 3 | ハイテンプ 動作 | +60°C / 96H | |
| 4 | 低気温 動作する | -10°C / 96H | |
| 5 | 高温/湿度貯蔵 | 50°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−10°C(30分) ~60°C (30分),10サイクル |

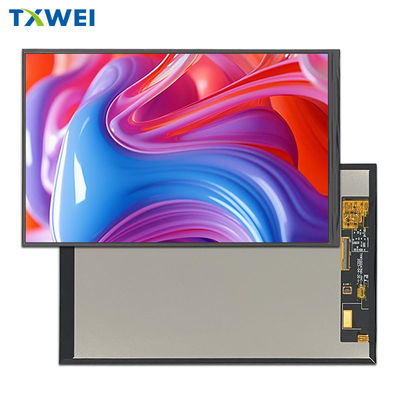

製品画像
検索キーワード:tft 10.1",10.1TFTLCD10.1"TFT LCD"10.1インチTFT LCD,TFT LCD10.1,10.1TFTディスプレイ10.1画面を表示する10.1インチtftディスプレイ,tftディスプレイ10.1インチ,tftディスプレイ10.1"10.1インチTFTLCDディスプレイ
