| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |

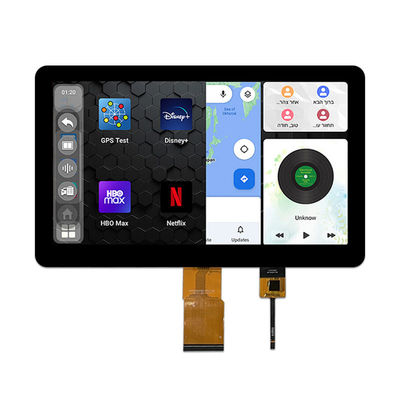

TXW100041B0-CTPは,10.1インチ16:9比のフルカラーTFTLCDディスプレイで,解像度1024*600,IPSフルビュー高画質高明るさディスプレイ効果,広範囲の温度 -30+80 作業温度画面の明るさは 450cd/m2
さらにTXW100041B0-CTP高明るさ (450 cd/m2),高コントラスト (800:1) と反輝 (Anti-Glare) の3つの製品特性があります.これらの機能は複雑な照明環境での画像表示を改善します.異なる条件下で顧客製品の視覚的体験を向上させる.
この製品は,自動車ナビゲーション,屋外太陽光観測機器,産業制御機器,医療機器,人間機械インターフェース操作パネルなどで広く使用されています.
特徴
| ポイント | 仕様 |
| LCDサイズ | 10.1インチ (斜面) |
|
ルメン度 |
450cd/m2 |
| 決議 |
1024*3RGB ((H) X600 ((V) |
| 表示モード | 通常は白色で 伝染性がある |
| ドットピッチ |
0.2175*02088mm |
| アクティブエリア |
222.72 ((H) *125.28 ((V)mm |
| モジュールサイズ (CTPを含む) | 247.69*154.09*68mm |
|
LCMドライバーIC |
HX8282A11 |
|
LCMインターフェース |
LVDS ビット インターフェース |
|
Lcm ピン n カウント |
60 |
| 方向を表示する (灰色逆転) |
全時間 |
|
タッチスクリーン構造 |
G+G |
|
タッチドライバーIC |
GT9271 |
|
タッチインターフェース |
IIC について |
| 動作温度 |
-20+70 |
| 貯蔵温度 |
-30+80 |
LVDS インチ TFT と CTP プロダクト図面
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| TP 動作温度と湿度 (20%~90%RH) | TOPRについて | -20歳 | +70 | °C |
| TP SS貯蔵温度と湿度 (20%~90%RH) | TSTG | -30歳 | +80 | °C |
| 湿度 | RH | - そうだ | 90 | % |
TFT DCC について特徴
| 特徴 | シンボル | ミン | タイプする | マックス | ユニット | 注記 |
| TFT オペレーションフレーム率 | Hz | - そうだ | 60 | - そうだ | Hz | - そうだ |
| 供給電圧 (DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | - そうだ |
| TFTゲート ON ストレージ | VGH | - そうだ | 18 | - そうだ | V | - そうだ |
| TFTゲートOFF電圧 | VGL | - そうだ | -6 | - そうだ | V | - そうだ |
| TFT 共通電圧 | Vコム | - そうだ | 4.4 | - そうだ | V | - そうだ |
| AVDD | アブディ | - そうだ | 9.6 | - そうだ | V | - そうだ |
注記:
1VGH は TFT ゲート 動作電圧です
2VGLは,TFTゲート動作電圧です. VGL信号の低電圧レベルは,
Vcomと同じ相で変動する.
3画面の品質を最適化するために Vcom を調整する必要があります. クロスストークとコントラスト比など.
4顧客は設定値を最適化することができます.
異なるD-IC
バックライトユニットの特徴
バックライトシステムは,白色のLED42を搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 16.8 | - そうだ | 19.2 | V | - |
| 前向きの電流 | 私はF について | - そうだ | 140 | - | mA | - |
| 光度 (LCD+CTP) | Lv | TBD | - そうだ | cd/m2 | - | |
| LEDの寿命 | N/A | - そうだ | 30000 | - そうだ | HR | 注記 1 |
注記:
LEDの寿命は,モジュールの明るさが原始の明るさの50%に減少すると定義されます.L についてLEDの寿命は,LEDを操作すると短縮される可能性があります.L について25mA/LED以上である.
R信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +80°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +70°C / 96H | |
| 4 | 低気温 動作する | -20°C / 96H | |
| 5 | 高温/湿度貯蔵 | 50°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C (−30分) ~70°C (30分),10サイクル |
製品画像
工場設備と証明書
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
