| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |
7インチ IPS TFT LCD ディスプレイ JD9365DA ドライバー MIPI インターフェイス 製品紹介
TXW700088K0-CTPTFT LCDディスプレイは,容量感触画面 (CTP) TFT LCD モジュールを搭載した7インチポートレイトモードで,QVGA解像度が表示されます.600*1024このTFTLCDモジュールはJD9365DAアナログ (Vcc) の電源電圧は,18Vこのモジュールは,反光表面パネルとすべての視角を可視化しています.
TXW700088K0-CTPディスプレイ製品には高明度のバックライトがあり,高明度の偏振器があり,表面の明るさは800NITSに達し,CTP表面は反光です.この製品が日光で読み取れるようにこのLCDモジュールは,高品質でカラフルな画像の表示を必要とする組み込みシステム,産業機器,セキュリティ,ハンドヘルド機器で使用できます.
特徴:
| 製品: | 7インチ TFT LCD ディスプレイ |
| 決議: |
600*1024 |
| 見る方向: | IPS すべての視角 |
| ピン番号: | 40ピン |
| 表面照明: | 800 Cd/m2 |
| LEDの寿命: | 201000 時間 |
| タッチスクリーン: | 容量感触パネル |
| 蓋のガラスの寸法: | カスタマイズ可能 |
| インターフェース: | MIPI |
|
メカニカル・アウトラインサイズ: |
104.36*178.67*528 |
| ドライバーIC: |
JD9365DA |
| 準拠性 | CE&FCC&RoHS対応 |
7インチ IPS TFT LCD ディスプレイJD9365DAドライバーのMIPIインターフェース製品図面
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| TP 動作温度と湿度 (20%~90%RH) | TOPRについて | -20歳 | +70 | °C |
| TP SS貯蔵温度と湿度 (20%~90%RH) | TSTG | -30歳 | +80 | °C |
| 湿度 | RH | - そうだ | 90 | % |
バックライトユニットの特徴
バックライトシステムは,18個の白いLEDを搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 16.8 | - そうだ | 19.2 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 120 | - そうだ | mA | - そうだ |
| 光度 (LCD+CTP) | Lv | - そうだ | 800 | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 20,000 | - そうだ | HR | 注記 1 |
注記:
モジュールの機能説明
| ピンナンバー | シンボル | LCM 機能 |
| 1 | GND | パワーグラウンド |
| 2 | MIPI_D0+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 3 | MIPI_D0 | 高速インターフェイスデータ差信号入力/出力ピン |
| 4 | GND | パワーグラウンド |
| 5 | MIPI_D1+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 6 | MIPI_D1 | 高速インターフェイスデータ差信号入力/出力ピン |
| 7 | GND | パワーグラウンド |
| 8 | MIPI_CLK+ | 高速インターフェースクロック差分信号入力/出力ピン |
| 9 | MIPI_CLK- | 高速インターフェースクロック差分信号入力/出力ピン |
| 10 | GND | パワーグラウンド |
| 11 | MIPI_D2+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 12 | MIPI_D2 | 高速インターフェイスデータ差信号入力/出力ピン |
| 13 | GND | パワーグラウンド |
| 14 | MIPI_D3+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 15 | MIPI_D3- | 高速インターフェイスデータ差信号入力/出力ピン |
| 16~17 | GND | パワーグラウンド |
| 18~19 | VCC 1.8V | I/O回路の電源 |
| 20~23 | NC | NC |
| 24 | リセット | ピンをリセットします.いずれかのピンを低く設定すると,LSIを初期化します. |
| 25~26 | NC | NC |
| 27 | GND | パワーグラウンド |
| 28~29 |
LEDK |
バックライト カソード入力端末の電源 |
| 30 | GND | パワーグラウンド |
| 31 | NC | NC |
| 32~33 | GND | パワーグラウンド |
| 34 | NC | NC |
| 35~36 |
LEDA |
バックライトのアンード入力端末の電源 |
| 37 | GND | パワーグラウンド |
| 38~39 | VDD 3.3V | DC/DC回路の電源 |
| 40 | NC | NC |
CTPPIN番号記述:
| ピンナンバー | シンボル | C についてTP機能性 |
| 1 | CTP_VCC2.8V | タッチパネル Pオーバー供給2.8~3.3V |
| 2 | CTP_INT1.8V | タッチパネル中断出力 |
| 3 | CTP_RST1.8V | タッチパネルリセット |
| 4 | CTP_SCL1.8V | タッチパネル I2C 時計 |
| 5 | CTP_SDA1.8V | タッチパネル I2C データ |
| 6 | GND | Pオーバー グラウンド |
R信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +80°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +70°C / 96H | |
| 4 | 低気温 動作する | -20°C / 96H | |
| 5 | 高温/湿度貯蔵 | 50°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C(30分) ~60°C (30分),10サイクル |

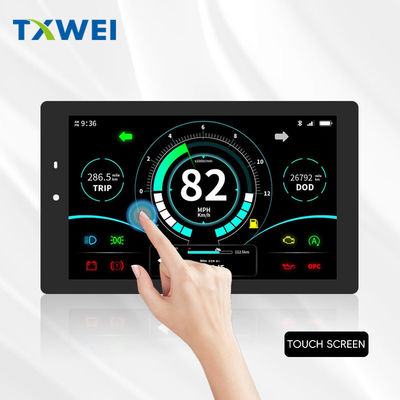

製品画像
TFT液晶ディスプレイモジュールメーカー - 400以上のTFT標準製品
ティアン・シアンウェイSAEFは,0.96"などのサイズで小型から中規模のTFTディスプレイモジュールの幅広い製品を提供しています.1.28インチ 1772",2.1"2.2"2.3",2.4",2.6",2.8",3",3.1",3.2",3.4"3.5",3.6",3.7",4",4.3",4.6",5",5.5",5.6",5.7",6.5",7",8",9",10.1",10.2",10.4",11.6",12.1",12.3",13.3",14",15",15"6インチ"17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25" 27" 28"そして32"TFT (アクティブエリアの横切りのサイズ) など.このウェブサイトには200以上のTFT標準モデルがリストされています.さらに,ほぼすべての項目は,顧客の要求を満たすために標準項目から派生することが受け入れられます..
