| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |
製品に関する簡単な詳細
1LCD サイズ: 7 ′′ インチ TFT
2解像度: 800*1280
3視角:自由,すべての視角
4図面の寸法: 104.5 (W) *171.5 (H) *4.43 (T) mm
5. LCM インターフェースタイプ: MIPI
6CTPインターフェイスタイプ: I2C
7温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
8タッチパネル:容量タッチスクリーン (CTP)
仕様
| ポイント | 内容 | ユニット |
| LCDタイプ | 7.0 ◎ TFT-LCD 送信機 | |
| 図面の次元 |
104.5 (W) *171.5 (H) *4.43 (T) |
mm |
| アクティブ エリア |
94.2 ((H) * 150.72 ((V) |
mm |
| 見る方向 | すべての視角 | --- |
| 色を表示する | 16.7M | |
| ポイント数 |
800*1280 |
ポイント |
| ドットピッチ (H×V) |
0.11775 (H) *0.11775 (V) |
mm |
| アッシー型 | COG+FPC+BL+CTP | --- |
| バックライト | 白いLEDバックライト | - |
| インターフェース | MIPIインターフェイス | |
|
Lcm ピン n カウント |
31 |
ピン |
製品図
モジュールの機能説明
| ピンナンバー | シンボル | LCM機能性 |
| 1-3 |
LEDA について AA0DDBDB15~DB0 DB15~DB0 |
バックライトのアンード入力端末の電源 |
| 4 | NC | NC |
| 5-8 |
LEDK
|
バックライト カソード入力端末の電源 |
| 9 | GND | Pオーバー グラウンド |
| 10 | GND | Pオーバー グラウンド |
| 11 | MIPI_D2+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 12 | MIPI_D2 | 高速インターフェイスデータ差信号入力/出力ピン |
| 13 | GND | Pオーバー グラウンド |
| 14 | MIPI_D1+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 15 | MIPI_D1 | 高速インターフェイスデータ差信号入力/出力ピン |
| 16 | GND | Pオーバー グラウンド |
| 17 | MIPI_CLK+ | 低電圧差点時計信号の正極性 |
| 18 | MIPI_CLK- | 低電圧差点時計信号の負極性 |
| 19 | GND | パワーグラウンド |
| 20 | MIPI_D0+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 21 | MIPI_D0 | 高速インターフェイスデータ差信号入力/出力ピン |
| 22 | GND | Pオーバー グラウンド |
| 23 | MIPI_D3+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 24 | MIPI_D3- | 高速インターフェイスデータ差信号入力/出力ピン |
| 25 | GND | Pオーバー グラウンド |
| 26 | TE | MPU インターフェースに TE (撕裂効果) ピンを供給します |
| 27 | リセット | ピンをリセットします.いずれかのピンを低く設定すると,LSIを初期化します. |
| 28 | ID | 識別回路のPINを読み取ります |
| 29 | VDDIO/1.8V | I/O回路の電源 |
| 30-31歳 | VDD/3.3V | DC/DC回路の電源 |
CTPPIN番号記述:
| ピンナンバー | シンボル | C についてTP機能性 |
| 1 | CTP_VDD3.3V | DC/DC回路の電源 |
| 2 | CTP_SCL3.3V | タッチパネル I2C 時計 |
| 3 | CTP_SDA3.3V | タッチパネル I2C データ |
| 4 | CTP_INT3.3V | タッチパネル中断出力 |
| 5 | CTP_RST3.3V | タッチパネルリセット |
| 6 | GND | Pオーバー グラウンド |
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| TP 動作温度と湿度 (20%~90%RH) | TOPRについて | -20歳 | +70 | °C |
| TP SS貯蔵温度と湿度 (20%~90%RH) | TSTG | -30歳 | +80 | °C |
| 湿度 | RH | - そうだ | 90 | % |
R信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +80°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +70°C / 96H | |
| 4 | 低気温 動作する | -20°C / 96H | |
| 5 | 高温/湿度貯蔵 | 50°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C(30分) ~60°C (30分),10サイクル |

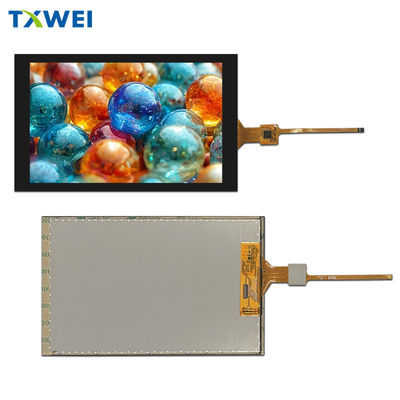

製品画像
