| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |

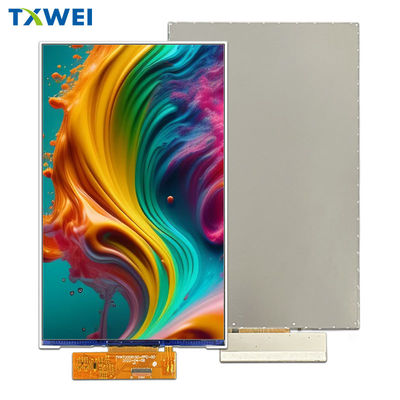

7.0インチ TFT 800×1280, TFT LCD 7.0インチ 説明
TXW700081S0 TFT LCDモジュールは,7インチの斜面サイズポートレートモードHD 800x1280 IPS フリービューフルカラーディスプレイです.タッチスクリーンを装備するかどうかを選択できます.このモジュールはMIPIインターフェースをサポートします.TXW700081S0モデルのモジュールのサイズは94.2 x 150.72mmの有効面積で99.65 (幅) x 160.85 (長さ) x 2.4 (厚さ) mmです.
| 製品: | 7インチ TFT LCD タッチ | 決議: | 800×1280点 |
|---|---|---|---|
| ドライバーIC: | ILI9881C または同等の | タッチスクリーン: | 触れないPCAPオプション |
| 蓋のガラスの寸法: | カスタマイズ可能 | 見る方向: | 無料 (80/80/80/80) |
| 概要 ディム: |
99.65*160.85*24mm |
アクティブ エリア: |
94.2 ((H) * 150.72 ((V)nm |
| インターフェース: | MIPI (カスタマイズ可能) | 接続: | FPCコネクタタイプ |
| ピン番号: | 31ピン (カスタマイズ可能) | 表面照明: |
400〜550Cd/m2 (ニット) |
| 供給電圧: | 15 V (TYP値) | バックライトタイプ: | 白いLED |
| LEDの寿命: | 301000 時間 | 準拠性 | CE&FCC&RoHS対応 |
7.0インチ TFT 800×1280, TFT LCD 7.0インチ 図面
モジュールの機能説明
| ピンナンバー | シンボル | LCM機能性 |
| 1 |
LEDA について |
バックライトのアンード入力端末の電源 |
| 2 |
LEDA について |
バックライトのアンード入力端末の電源 |
| 3 |
LEDA について |
バックライトのアンード入力端末の電源 |
| 4 | NC | 繋がりがない |
| 5 |
LEDK |
バックライト カソード入力端末の電源 |
| 6 |
LEDK |
バックライト カソード入力端末の電源 |
| 7 |
LEDK |
バックライト カソード入力端末の電源 |
| 8 |
LEDK |
バックライト カソード入力端末の電源 |
| 9 | GND | Pオーバー グラウンド |
| 10 | GND | Pオーバー グラウンド |
| 11 | MIPI_D2+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 12 | MIPI_D2 | 高速インターフェイスデータ差信号入力/出力ピン |
| 13 | GND | Pオーバー グラウンド |
| 14 | MIPI_D1+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 15 | MIPI_D1 | 高速インターフェイスデータ差信号入力/出力ピン |
| 16 | GND | Pオーバー グラウンド |
| 17 | MIPI_CLK+ | 高速インターフェースクロック差分信号入力/出力ピン |
| 18 | MIPI_CLK- | 高速インターフェースクロック差分信号入力/出力ピン |
| 19 | GND | Pオーバー グラウンド |
| 20 | MIPI_D0+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 21 | MIPI_D0 | 高速インターフェイスデータ差信号入力/出力ピン |
| 22 | GND | Pオーバー グラウンド |
| 23 | MIPI_D3+ | 高速インターフェイスデータ差信号入力/出力ピン |
| 24 | MIPI_D3- | 高速インターフェイスデータ差信号入力/出力ピン |
| 25 | GND | Pオーバー グラウンド |
| 26 | TE | MPU インターフェースに TE (撕裂効果) ピンを供給します |
| 27 | リセット | ピンをリセットします.いずれかのピンを低く設定すると,LSIを初期化します. |
| 28 | ID | 繋がりがない |
| 29 | VDDIO/1.8V | I/O回路の電源 |
| 30 | VDD/3.3V | DC/DC回路の電源 |
| 31 | VDD/3.3V | DC/DC回路の電源 |
バックライトユニットの特徴
バックライトシステムは,20個の白いLEDを搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 14 | 16 | V | - | |
| 前向きの電流 | 私はF について | - そうだ | 80 | - | mA | - |
| 光度 (LCD付き) | Lv | 360 | - そうだ | cd/m2 | - | |
| LEDの寿命 | N/A | ほら... | 30,000 | - そうだ | HR | 注記 1 |
注記:
R信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +70°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +60°C / 96H | |
| 4 | 低気温 動作する | -20°C / 96H | |
| 5 | 高温/湿度貯蔵 | 50°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C(30分) ~60°C (30分),10サイクル |
7.0" TFT 800×1280, TFT LCD 7.0インチ 製品画像
工場の完全自動機器
