| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |
モデル番号:TXW700028N0
特徴
| ポイント | 仕様 |
| LCDサイズ | 7.0インチ (斜面) |
| ドライバー要素 | a-Si TFTアクティブマトリックス |
| 決議 |
1024*3RGB ((H) X600 ((V) |
| 表示モード | 通常は白色で 伝達性がある |
| ドットピッチ |
0.1506*0.1432mm |
| アクティブエリア |
154.21 ((H) * 85.92 ((V) mm |
| モジュールサイズ |
164.9*100*3.5mm |
| 表面処理 | 照明防止 |
| 色配列 | RGBストライプ |
|
LCMドライバーIC |
HX8282A11 |
|
バックライト電流 |
200〜280mA |
|
ルメン度 |
800cd/m2 |
7インチ TFT 1024x600点 製品図
モジュールの機能説明
| ピンナンバー | シンボル | LCM記述 |
| 1 | LEDA | LEDバックライトのアンード入力用の電源 |
| 2 | LEDA | LEDバックライトのアンード入力用の電源 |
| 3 | LEDK | バックライト カソード入力端末の電源 |
| 4 | LEDK | バックライト カソード入力端末の電源 |
| 5 | GND |
パワーグラウンド |
| 6 | VCOM | 共通電圧 |
| 7 | DVDD |
デジタル回路の電源 3.3V |
| 8 | モード |
DE/SYNCモードを選択します.MODE=H:DEモード;MODE=L:SYNCモード |
| 9 | DE | RGB I/F モード 1 のデータ有効信号 |
| 10 | VS | 縦同期 RGB I/F シグナル |
| 11 | HS | 横軸同期 RGB I/F シグナル |
| 12~19 | B7~B0 | 8ビットデータバス 青いデータ表示 |
| 20~27 | G7~G0 | 8ビットデータバス 緑色データ表示 |
| 28~35 | R7~R0 | 8ビットのデータバスが赤色で表示される |
| 36 | GND | パワーグラウンド |
| 37 | DCLK | RGB I/F でのピクセルクロック信号 |
| 38 | GND | パワーグラウンド |
| 39 | L/R |
左/右選択 |
| 40 | U/D |
上下選択 |
| 41 | VGH | ゲートオン電圧 |
| 42 | VGL | ゲートOFF電圧 |
| 43 | AVDD | アナログ回路の電源 |
| 44 | リセット |
グローバル・リザーブ |
| 45 | NC |
繋がりがない |
| 46 | VCOM | 共通電圧 |
| 47 | DITHB |
ディザー機能 ディザー機能 DITHER = H:内部ディザー機能を有効にする |
| 48 | GND | パワーグラウンド |
| 49 | NC |
繋がりがない |
| 50 | NC |
繋がりがない |
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| 湿度 | RH | 10 | 90 | % |
TFT DCC について特徴
| 特徴 | シンボル | ミン | タイプする | マックス | ユニット | 注記 |
| TFT オペレーションフレーム率 | Hz | - そうだ | 60 | - そうだ | Hz | |
| 供給電圧 (DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| TFTゲート ON ストレージ | VGH | 17 | 18 | 19 | V | 注記 2 |
| TFTゲートOFF電圧 | VGL | -6本5 | -6 | - 5つ5 | V | 注記 2 |
|
TFT 共通電圧 |
Vコム | 3.0 | 3.15 | 3.3 | V | 注記 1 |
| AVDD | アブディ | 8.9 | 9.0 | 9.1 | V | 注記 3 |
注1: VCOM 値は,Flicker 値を最適化するために,異なる条件によって調整する必要があります.
注2: VGH と VGL は TFT ゲートの稼働電圧である.
注記 3:コントラストを調整し,色を大きく暗くし,色を小さく明るくします
バックライトユニットの特徴
バックライトシステムは,30個の白いLEDを搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 8.8 | - そうだ | 10 | V | - |
| 前向きの電流 | 私はF について | - そうだ | 200 | - そうだ | mA | - |
| 光度 (LCD+CTP) | Lv | - そうだ | 650 | - そうだ | cd/m2 | - |
| LEDの寿命 | N/A | - そうだ | 30,000 | - そうだ | HR | 注記 1 |
注記:
LEDの寿命は,モジュールの明るさが原始の明るさの50%に減少すると定義されます.L についてLEDの寿命は,LEDを操作すると短縮される可能性があります.L について25mA/LED以上である
信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +80°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +70°C / 96H | |
| 4 | 低気温 動作する | -20°C / 96H | |
| 5 | 高温/湿度貯蔵 | 60°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C(30分) ~70°C (30分),50サイクル |

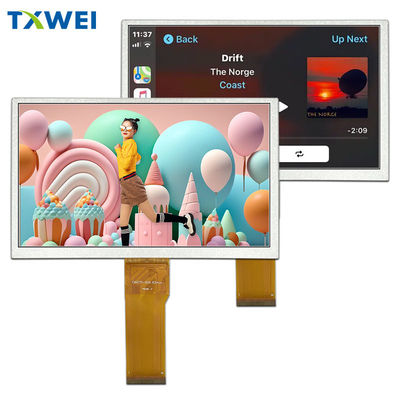

7インチ TFT 1024x600点 製品画像
