| MOQ: | 交渉する |
| 価格: | negotiate |
| 標準パッケージ: | ボール紙 |
| 配達期間: | 16日 |
| 供給能力: | 10000個 |

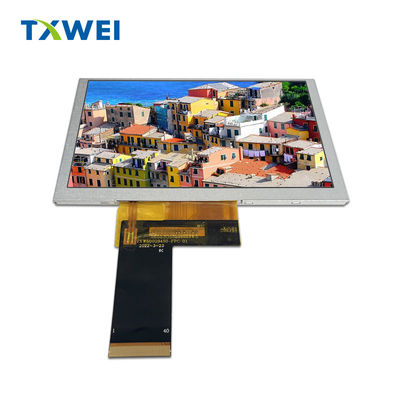

特徴
サイズ: 5 インチ
決議:800*480ピクセル
表示モード: IPS
ドライバーIC:ST7262
照明: 1500cd/m2
インターフェースタイプ:RGB
作業温度: -30 °Cから85 °C
保存温度:-30 °Cから85 °C
バックライトタイプ:LED バックライト,明るさおよび量はモデルによって異なります
概要図面
モジュールの機能説明
| ピンナンバー | シンボル | 記述 |
| 1 | LEDK | 電源-バックライトのカソード用 |
| 2 | LEDA | バックライトアノードのための電源+ |
| 3 | GND | GND |
| 4 | VDD | 電力供給 |
| 5~12 | R0~R7 | 8ビットのデータバスが赤色で表示される |
| 13~20 | G0~G7 | 8ビットデータバス 緑色データ表示 |
| 21~28 | B0~B7 | 8ビットデータバス 青いデータ表示 |
| 29 | GND | GND |
| 30 | DCLK | RGB I/F でのピクセルクロック信号 |
| 31 | DISP | DISP=0:待機モード (デフォルト),DISP=1:通常の表示モード |
| 32 | HSYNC | 横軸同期 RGB I/F シグナル |
| 33 | VSYNC | 縦同期 RGB I/F シグナル |
| 34 | DE | RGB I/F モード 1 のデータ有効信号 |
| 35 | NC | NC |
| 36 | GND | GND |
| 37 | XR (NC) | NC |
| 38 | YD (NC) | NC |
| 39 | XL (NC) | NC |
| 40 | YU(NC) | NC |
バックライトユニットの特徴
バックライトシステムは,18個の白いLEDを搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 16.5 | - そうだ | 17.4 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 120 | - そうだ | mA | - そうだ |
| 光度 (LCD付き) | Lv | - そうだ | 1500 | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 20,000 | - そうだ | HR | 注記 1 |
注記:
オプティカル仕様
信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +85°C / 240H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 240H | |
| 3 | ハイテンプ 動作 | +85°C / 240H | |
| 4 | 低気温 動作する | -30°C / 240H | |
| 5 | 高温/湿度貯蔵 | 60+5°C × 90%RH / 240H | |
| 6 | 熱ショックと冷ショック | 静的状態,−30°C (−30分) ~85°C (30分),50サイクル |
