| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |
8.8インチバータイプ TFTディスプレイ 480x1920 ピクセル MIPI インターフェース 製品紹介
商品の速報
サイズ: 8.8インチ
解像度: 480×1920点
視野: IPS
MIPI インターフェース
ドライバーIC:OTA7290B
制御委員会: ない
照明度 (cd/m2) 500
触覚パネル:触覚パネルなし,CTPオプション
製品情報
| キーワード: | バールタイプ TFT 8.8 インチ |
| 決議: | 480×1920 |
| インターフェース: | MIPI |
| 見る方向: | IPS すべての視角 |
| 運転電圧: | 15V |
| 表面照明: | 500 Cd/m2 (ニット) |
| タッチスクリーン: | 違う |
| コントラスト比: | 1000:01:00 |
| 動作温度: | 20°C から +70°C |
| 貯蔵温度: | 30°Cから80°C |
| 接続: | コネクタタイプ |
| ピン: | 40ピンス |
| LEDの寿命: | 301000 時間 |
| 準拠性 | CE&FCC&RoHS対応 |
8.8インチバータイプ TFTディスプレイ 480x1920 ピクセル MIPI インターフェース製品図面
モジュールの機能説明
|
ピンナンバー |
シンボル |
LCM機能性 |
|
1 |
GND |
Pオーバー グラウンド |
|
2 |
NC |
NC |
|
3~4 |
LEDA について |
バックライトのアンード入力端末の電源 |
|
5 |
NC |
NC |
|
6~7 |
LEDK |
バックライト カソード入力端末の電源 |
|
8 |
NC |
NC |
|
9 |
GND |
Pオーバー グラウンド |
|
10 |
NC |
NC |
|
11 |
AVDD |
アナログ回路の電源 |
|
12 |
NC |
NC |
|
13 |
VGH |
TFTの正電源の電源 |
|
14 |
NC |
NC |
|
15 |
VGL |
TFTの負電源の電源 |
|
16 |
NC |
NC |
|
17 |
GND |
Pオーバー グラウンド |
|
18 |
VCOM |
一般電圧の電源 |
|
19~20 |
GND |
Pオーバー グラウンド |
|
21 |
リセット |
ピンをリセットします.いずれかのピンを低く設定すると,LSIを初期化します. |
|
22 |
VCI |
DC/DC回路の電源(2 について)7- 3つ6V) |
|
23 |
STBYB |
待機モード
|
|
24 |
TP_SYNC |
タッチパネルのための同期信号
|
|
25 |
GND |
Pオーバー グラウンド |
|
26 |
D0P |
MIPI-DSI データ差分信号入力ピン |
|
27 |
D0N |
MIPI-DSI データ差分信号入力ピン |
|
28 |
GND |
Pオーバー グラウンド |
|
29 |
D1P |
MIPI-DSI データ差分信号入力ピン |
|
30 |
D1N |
MIPI-DSI データ差分信号入力ピン |
|
31 |
GND |
Pオーバー グラウンド |
|
32 |
CLKP |
MIPI-DSI CLOCK 差差信号入力ピン |
|
33 |
CLKN |
MIPI-DSI CLOCK 差差信号入力ピン |
|
34 |
GND |
Pオーバー グラウンド |
|
35 |
D2P |
MIPI-DSI データ差分信号入力ピン |
|
36 |
D2N |
MIPI-DSI データ差分信号入力ピン |
|
37 |
GND |
Pオーバー グラウンド |
|
38 |
D3P |
MIPI-DSI データ差分信号入力ピン |
|
39 |
D3N |
MIPI-DSI データ差分信号入力ピン |
|
40 |
GND |
Pオーバー グラウンド |
A について溶性 M についてアキシウム Rアットリング
|
特徴 |
シンボル |
ミン |
マックス |
ユニット |
|
LCM 動作温度 |
TOPRについて |
-20 |
+70 |
°C |
|
LCM 貯蔵温度 |
TSTG |
-30 |
+80 |
°C |
|
湿度 |
RH |
- そうだ |
90 |
% |
TFTDCC について特徴
| 特徴 | シンボル | ミン | タイプする | マックス | ユニット | 注記 |
| TFT オペレーションフレーム率 | Hz | - そうだ | 60 | - そうだ | Hz | - そうだ |
| 供給電圧 (DC/DC) | VDD | 2.7 | 2.8 | 3.6 | V | - そうだ |
| TFTゲート ON ストレージ | VGH | - そうだ | 18 | - そうだ | V | - そうだ |
| TFTゲートOFF電圧 | VGL | - そうだ | -10 | - そうだ | V | - そうだ |
| TFT 共通電圧 | Vコム | 4.5 | 4.88 | 5.2 | V | - そうだ |
| AVDD | アブディ | - そうだ | 9.6 | - そうだ | V | - そうだ |
バックライトユニットの特徴
バックライトの特徴は,10つの白いLEDを搭載した端点灯のタイプです.
次の表に示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 14 | - そうだ | 17 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 160 | - そうだ | mA | - そうだ |
| 光度 (LCD付き) | Lv | - そうだ | 550 | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 20,000 | - そうだ | HR | 注記 1 |
注記:

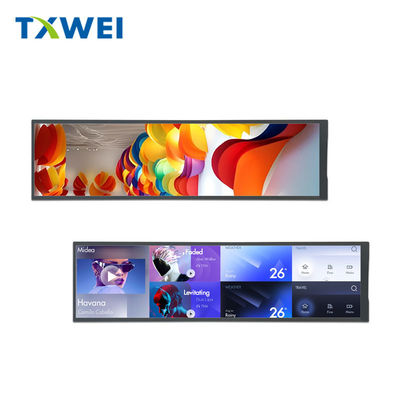

8.8インチバータイプ TFTディスプレイ 480x1920 ピクセル MIPI インターフェース製品画像
検索キーワード:tft 8.8",8.8"tft lcd,8.8"tft lcd,8.8インチtft lcd,tft lcd 888.8インチtftディスプレイ,8.8インチtftディスプレイ,8.8インチtftディスプレイ,tftディスプレイ8.8インチ,tftディスプレイ8.8インチtft lcdディスプレイ,バータイプtft8.8インチ,バータイプtft8.8インチ,8.8インチバータイプtft8.8インチ8インチバー型ディスプレイストレッチバータイプTFT 8.8インチストレッチバータイプTFT 8.8インチストレッチバータイプディスプレイ
