| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |
この商品についてTXW700097B0
7インチ IPS TFT LCD ディスプレイ280*1424ピクセルRGB 24 ビットインタフェースは,高解像度と広角ディスプレイを必要とするアプリケーションのために特別に設計されたディスプレイモジュールです. 以下は製品の詳細な紹介です.
この7インチバーの IPS TFT LCDディスプレイは,高解像度ディスプレイとユーザーインタラクションを必要とするアプリケーションに理想的な選択です.広い視角の特徴.
特徴
| ポイント | 内容 | ユニット |
| LCD | ||
| LCD サイズ | 7 円 | インチ |
| パネルの種類 | IPS | - そうだ |
| 表示モード | 普通の黒 | - そうだ |
| 色数 | 16.7M | - そうだ |
| 見る方向 | オール・オーク | - そうだ |
| バックライト | 白いLED x16in平行/シリーズ | - そうだ |
| NTSC | 70% | - そうだ |
| コントラスト比 | 550 | - そうだ |
| インターフェース |
RGB 24 ビット |
- そうだ |
| ドライバーIC |
NV3052C |
- そうだ |
| ドライバ IC RAM サイズ | RAM が少ない | ほんの少し |
|
ピクセル配置 |
RGBストライプ |
cd/m2 |
| 図面の次元 |
38.2 ((W) ×181.47 ((H) ×3.5 ((T) |
mm |
| アクティブエリア (W×H) |
33.6 ((H) x 170.88 ((V) |
mm |
| ピクセル配置 | RGBストライプ | - そうだ |
|
バックライト電圧 |
11.2-128 |
v |
| ポイント数 |
280*3RGB ((H) X1424 ((V) |
ピクセル |
| ピクセルピッチ |
0.1432 ((H) X 0.1432 ((V) |
mm |
| 動作温度 | -30 +80 | °C |
| 保存温度 | -40 〜 +85 |
°C |
機械図
モジュールの機能説明
| ピンナンバー | シンボル | LCM記述 |
| 1 | LEDA | 電源 - バックライトのカトード |
| 2 | LEDK | バックライトアノードのための電源+ |
| 3 | VCC 3.3V | LCDの電源 |
| 4〜5 | GND | パワーグラウンド |
| 6 | DE | RGB I/F モード 1 のデータ有効信号 |
| 7 | VS | 縦同期 RGB I/F シグナル |
| 8 | HS | 横軸同期 RGB I/F シグナル |
| 9 | CLK | RGBインターフェースの動作のためのドットクロック信号. |
| 101 ~ 17 | B7~B0 | 8ビットデータバス 青いデータ表示 |
| 182 ~ 25 | G7~G0 | 8ビットデータバス 緑色データ表示 |
| 2633 | R7~R0 | 8ビットのデータバスが赤色で表示される |
| 34 | リセット | NC (RC) サーキット |
| 35 | CS | チップ選択信号 |
| 36 | SCL | シリアルクロック信号 |
| 37 | SDA | シリアルデータ入力/出力ピン |
| 38 | GND | パワーグラウンド |
| 39 | VCC 3.3V | LCDの電源 |
| 40 | GND | パワーグラウンド |
CTPPIN番号記述:
| ピンナンバー | シンボル | C についてTP機能性 |
| 1 | CTP_RST 2.8V | タッチパネルリセット |
| 2 | CTP_INT 2.8V | タッチパネル中断出力 |
| 3 | GND | パワーグラウンド |
| 4 | CTP_SDA 2.8V | タッチパネル I2C データ |
| 5 | CTP_SCL 2.8V | タッチパネル I2C 時計 |
| 6 | CTP_VCC2.8V | タッチパネル Pオーバー供給2.8~3.3V |
信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +80°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶の漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +70°C / 96H | |
| 4 | 低気温 動作する | -20°C / 96H | |
| 5 | 高温/湿度貯蔵 | 50°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C (−30分) ~60°C (30分),50サイクル |

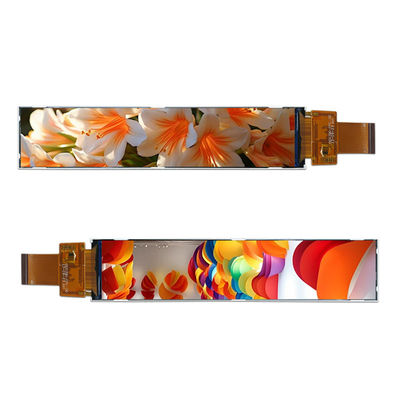

製品画像
"
7インチストライプ IPS TFT LCD ディスプレイティアン・シアンウェイテクノロジーが国際市場で強い競争力を持っているのは,主に生産能力と技術,市場の需要の増加,高い産業集中,商品の差別化国際的なブランドの影響力,価格競争力,グローバルサプライチェーンの統合を高めます
