| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |
4.7インチSPI TFTディスプレイは,色 TFT LCDスクリーンで,MIPIインターフェースは720 * 1280点マトリックスで,色濃いディスプレイと高解像度があります.ユーザーに明確な視覚的体験を提供すること. 支払いデバイス,児童モニター,モニタリングデバイスディスプレイ,アクセス制御出席デバイス,セキュリティデバイス,ハンドヘルドデバイス,子どもの教育ディスプレイパネルなどに適しています.
この4.7インチMIPI TFT TXW470008B0モジュールは, JD9365DAドライバーICを内蔵しており,MIPI BITインターフェースをサポートし,電源電圧 (VDD) は15Vである.-20 °Cから+70 °Cの温度範囲内で動作し, -30 °Cから+80 °Cの温度範囲内で保存できます.
この4.7インチMIPI TFT製品に基づいて,天津ウェイテクノロジーは以下を含む,しかし限定しない,差別化されたカスタマイズされたソリューションを提供します.
バックライトのカスタマイズ:製品要件に応じてバックライトの種類と明るさを調整します.
インターフェースのカスタマイズ:特定のハードウェアプラットフォームに適応するためにLCD画面ケーブルの構造とインターフェースを変更します.
タッチスクリーン統合:オプションの抵抗性または容量性タッチスクリーンは,ユーザーのインタラクション体験を向上させることができます.
特徴
| 製品: | 4.7インチ TFT LCD ディスプレイ |
| モデル番号 |
TXW470008B0 |
| 決議: |
720*1280 |
| 見る方向: | 12時 |
| インターフェース: |
MIPI ビット |
| 図面の寸法: |
61.4*112.6*16(mm) |
| アクティブ エリア: |
58.104 ((H) *103.296 ((V)(mm) |
| ピン番号: | 25ピン |
| 接続: | FPCプラグ |
| 表面照明: | 400 Cd/m2 (ニット) |
| LEDの寿命: | 4301000 時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| 準拠性 | ROHS&CE&FCC コンパイル |
輪郭図
モジュールの機能説明
| ピンナンバー | シンボル | 機能性 |
| 1 | GND | パワーグラウンド |
| 2 | LEDA について | バックライトのアンード入力端末の電源 |
|
3 |
LEDK | バックライト カソード入力端末の電源 |
| 4 | GND | パワーグラウンド |
| 5 | VCC2.8V | 電源は2つ5-3.6V |
| 6 | GND | パワーグラウンド |
| 7 | VDDIオー1.8V | 電源は1.65-3.3V |
| 8 | RST | 信号入力ターミナルをリセット |
| 9 | LPTE | 切断効果信号は,MCUをフレームメモリに同期するために使用されます |
| 10 | NC(ID) | NC |
| 11 | GND | パワーグラウンド |
| 12 | TCN | MIPI-DSI CLOCK 差差信号入力ピン |
| 13 | TCP | MIPI-DSI CLOCK 差差信号入力ピン |
| 14 | GND | パワーグラウンド |
| 15 | TDN0 | MIPI-DSI データ差分信号入力ピン |
| 16 | TDP0 | MIPI-DSI データ差分信号入力ピン |
| 17 | GND | パワーグラウンド |
| 18 | TDN1 | MIPI-DSI データ差分信号入力ピン |
| 19 | TDP1 | MIPI-DSI データ差分信号入力ピン |
| 20 | GND | パワーグラウンド |
| 21 | TDN2 | MIPI-DSI データ差分信号入力ピン |
| 22 | TDP2 | MIPI-DSI データ差分信号入力ピン |
| 23 | GND | パワーグラウンド |
| 24 | TDN3 | MIPI-DSI データ差分信号入力ピン |
| 25 | TDP3 | MIPI-DSI データ差分信号入力ピン |
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| 湿度 | RH | - そうだ | 90 | % |
バックライトユニットの特徴
バックライトシステムは,10個の白いLEDを搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 14.5 | - そうだ | 16 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 40 | - そうだ | mA | - そうだ |
| 光度 (LCD付き) | Lv | - そうだ | 280 | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 30,000 | - そうだ | HR | 注記 1 |
R信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +80°C / 240H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 240H | |
| 3 | ハイテンプ 動作 | +70°C / 240H | |
| 4 | 低気温 動作する | -20°C / 240H | |
| 5 | 高温/湿度貯蔵 | 50+5°C x 90%RH / 48H | |
| 6 |
熱と寒さ ショック |
静的状態,−30°C (−1時間) ~60°C (−1時間) ~−30°C (−1時間)),包装,10サイクル |

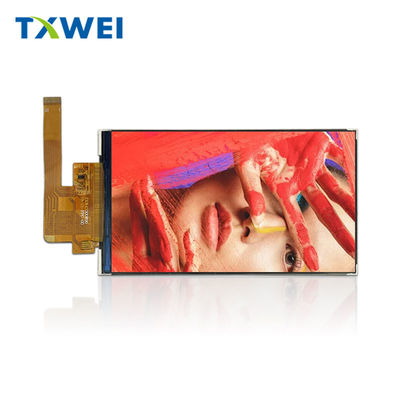

製品画像
