| MOQ: | negotiate |
| 価格: | negotiate |
| 標準パッケージ: | cardboard |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000pcs |
2.4インチ TFT LCD PCAPタッチスクリーン
2.4インチ QVGA 240x320 ドット TFT LCDディスプレイ PCAP プロジェクテッドキャパシティブタッチ付きMCUインターフェース
| 製品: | 2.4"インチ CTP TFT LCD | 決議: | 240×320点 |
|---|---|---|---|
| タッチスクリーン: | CTPと | 蓋のガラスの寸法: | カスタマイズ可能 |
| 図面の寸法: |
46.32*63.86*367mm |
見る方向: |
全時間 |
| インターフェース: | 8/16 ビット MCU + I2C (PCAP) | ピン番号: | 40ピン |
|
LCMドライバーIC: |
ST7789 |
表面照明: | 600 Cd/m2 (ニット) |
| LEDの寿命: | 301000 時間 | 準拠性 | CE&FCC&RoHS対応 |
なぜ 私たちを選ぶのか
1. 私たちはLCDディスプレイのカスタムソリューションを提供します
あなたの製品には特殊なアプリケーション要件,電気仕様,光仕様,タッチ機能,またはカスタマイズされたディスプレイを必要とする機械的な寸法がありますか?ティアン・シアンウェイカスタム化されたLCDの要求を満たすことができます.
2タッチスクリーンとディスプレイのための総ソリューション
タッチスクリーンとディスプレイの組み立てが心配ですか?ティアン・シアンウェイ空気と光学結合サービスを含むレジスティブおよびキャパシティブマルチタッチソリューションを含むカスタムおよび標準的なタッチスクリーンを提供します.
3品質の信頼性へのコミットメント
ティアン・シアンウェイISO9001:2015とISO14000で合格し, RoHS,CE,FCCおよび世界の市場における他の環境規則を満たしています.信頼性と老化試験.
4長期供給
通常の状況下では 5年以上も提供できます長期的に供給の需要を保証するために事前に代替計画を立てます.
2.4インチ TFT LCD PCAPタッチスクリーン 図面
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +60 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +70 | °C |
| TP 動作温度と湿度 (20%~90%RH) | TOPRについて | -20歳 | +60 | °C |
| TP SS貯蔵温度と湿度 (20%~90%RH) | TSTG | -30歳 | +70 | °C |
| 湿度 | RH | - | 90 | % |
バックライトユニットの特徴
バックライトシステムは,4つの白いLEDを搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 2.8 | - | 3.2 | V | - |
| 前向きの電流 | 私はF について | - そうだ | 80 | - | mA | - |
| 光度 (LCD付き) | Lv | TBD | - そうだ | cd/m2 | - | |
| LEDの寿命 | N/A | ほら... | 30,000 | - そうだ | HR | 注記 1 |
注記:
LCMピン説明
| ピンナンバー | シンボル | 機能性 |
| 1〜2 | GND | パワーグラウンド |
| 3 | TE | 切断効果信号は,MCUをフレームメモリに同期するために使用されます |
| 4 | GND | パワーグラウンド |
| 5 | VCC について | LCDの電源 |
| 6 | IOVCC | I/Oの電源 |
| 7~22 | DB15~DB0 | MCUのパラレルインターフェイスデータバス |
| 23 | GND | パワーグラウンド |
| 24 | RD | READデータは上昇している. |
| 25 | WR |
MCU の平行インターフェイスで書き込みを有効にする.
|
| 26 | RS | パラレルインターフェースでデータ/コマンド選択ピンを表示する. |
| 27 | CS | チップ選択信号入力ピン |
| 28 | リセット | 信号入力ターミナルをリセット |
| 29 | GND | パワーグラウンド |
| 30 | IM0 | MCUインターフェースモードを選択 |
| 31 | GND | パワーグラウンド |
| 32 |
CTP_VDD |
LCDの電源 |
| 33 | CTP_RST | タッチパネルリセット |
| 34 | CTP_INT | タッチパネル中断出力 |
| 35 | CTP_SDA | タッチパネル I2C データ |
| 36 | CTP_SCL | タッチパネル I2C 時計 |
| 37 | GND | パワーグラウンド |
| 38 | LEDA について | バックライトのアンード入力端末の電源 |
| 39 | LEDK | バックライト カソード入力端末の電源 |
| 40 | GND | パワーグラウンド |
オプティカル特性
注記:1視角は,コントラスト比が10以上の角度です.視角は水平または3,9時方向,垂直または6時方向で決定されます.LCD 表面に対して正常な光学軸に対して 12 時の時計回り (FlGURE 1参照).
2.コントラスト測定は,視角◎=0とLCD表面の中心で行われます.光度は,視野内のすべてのピクセルを最初に白色に設定して測定します.暗闇の中へ. (FlGUR 1を参照) 照明コントラスト比 (CR) は数学的に定義されている.
3伝播は,APFもCGも含まない値です.
4上記表に指定された色色度座標は,最初に赤,緑,青,白のすべてのピクセルで測定されたスペクトルデータから計算される.測定はパネルの真ん中に行う..
5電気光学応答時間が FlGURE2として測定され",データ"入力信号を ON と OFf に切り替える.照明が10%から90%に変化するまでの時間は,Tfで,90%から10%に変化する時間は,Tfで,.

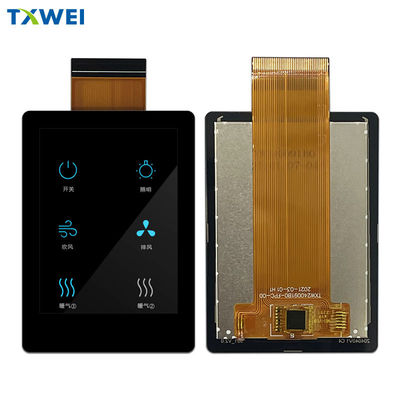

2.4インチ TFT LCD PCAPタッチスクリーン 本物の製品イメージ
