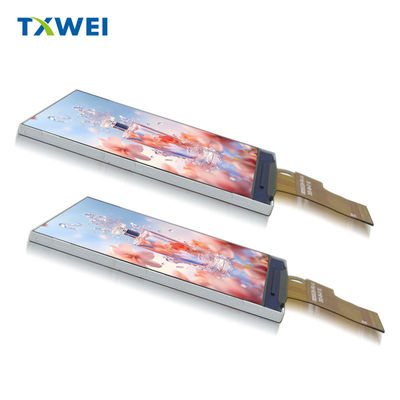

2インチ 240x320 IPSタイプMCU 8 BITインターフェース TFT LCD スクリーン 製品紹介
ティアン・シアンウェイ TXW200053S0縦横の2.0インチ円形 IPS型 TFT液晶ディスプレイで,解像度は240×320ピクセル.
1この2インチのTFTLCDは IPS TFTディスプレイです
2この2インチLCDディスプレイは 240x320ドットの解像度を持っています
3この2インチのTFTディスプレイは全視角で 各方向の視角範囲は 85度まであります
4この2インチのTFTスクリーンの全体的な寸法は34.6*47.83*2.1mmです.
5このTFTスクリーンは2インチ長で ドライバIC ST7789Vが組み込まれています
6この2インチ TFT LCDスクリーンは MCU 8 BIT インターフェースで設計されています
7この2インチのTFTディスプレイはタッチスクリーンなしで,CTPとRTPは要件に応じてカスタマイズできます.
8この2インチのTFTLCDは, -20°Cから+70°Cの温度で動作します. 貯蔵温度は -30°Cから+80°Cです.
| 製品: | 2.0インチ TFT LCD | タッチスクリーン: | タッチスクリーンなし (カスタマイズ可能) |
|---|---|---|---|
| 決議: | 240×320点 | 見る方向: | すべて |
| インターフェース: |
MCU 8 BIT |
ピン番号: | 22ピン |
| 接続: | ZIFタイプ | 表面照明: | 400 Cd/m2 |
| 動作温度: | -20°C から +70°C | 準拠性 |
CE&FCC&RoHS対応 |
適用する
この2.0× TFT LCDモジュールは,広く電気自動車のインスツームパネル,ハンドヘルドPDA,医療機器,自動車電子機器,家電,運転レコーダー,子供カメラ,スポーツDV,など
2インチ 240x320 IPSタイプMCU 8 BITインターフェース TFT LCD スクリーン 製品図
モジュールの機能説明
| ピンナンバー | シンボル | 機能性 | 注記 |
| 1 |
A について |
バックライトのアンード入力端末の電源 | |
| 2 |
K |
バックライト カソード入力端末の電源 | |
| 3 | NC | NC | |
| 4 | NC | NC | |
| 5 | IOVCC | I/O回路の電源(1.8V) | |
| 6 | VCC | DC/DC回路の電源(2,8V) | |
| 7 | D7 | MCU パラレルインターフェイスデータバス | |
| 8 | D6 | MCU パラレルインターフェイスデータバス | |
| 9 | D5 | MCU パラレルインターフェイスデータバス | |
| 10 | D4 | MCU パラレルインターフェイスデータバス | |
| 11 | D3 | MCU パラレルインターフェイスデータバス | |
| 12 | D2 | MCU パラレルインターフェイスデータバス | |
| 13 | D1 | MCU パラレルインターフェイスデータバス | |
| 14 | D0 | MCU パラレルインターフェイスデータバス | |
| 15 | RD | 8080 MCU の平行インターフェイスで読み込みを有効にする | |
| 16 | WR | MCU の平行インターフェイスで書き込みを有効にする | |
| 17 | RS | パラレルインターフェースでデータ/コマンド選択ピンを表示する | |
| 18 | CS | チップ選択信号入力ピン | |
| 19 | TE | MPUとフレームの書き込みを同期するためのリッピング効果出力ピン | |
| 20 | リセット |
信号入力端末をリセットしますほらL についてほら. |
|
| 21 | GND | Pオーバー グラウンド | |
| 22 | GND | Pオーバー グラウンド |
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +60 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +70 | °C |
| 湿度 | RH | 10 | 90 | % |
TFT DCC について特徴
| 特徴 | シンボル | ミン | タイプする | マックス | ユニット | 注記 |
| 電源電圧 1 | VDDIO | 1.65 | 1.8 | 3.3 | V | - そうだ |
| 電源電圧 2 | VDD | 2.5 | 2.8 | 3.3 | V | - そうだ |
| 電源の電圧 3 | VDD3 | - そうだ | - そうだ | - そうだ | V | - そうだ |
| MTP の電源 | VPP | - そうだ | - そうだ | - そうだ | V | - そうだ |
バックライトユニットの特徴
バックライトシステムは,3つの白いLEDを搭載した縁照明タイプです.バックライトの特徴は以下の表で示されています.
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 2.8 | - そうだ | 3.2 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 60 | - そうだ | mA | - そうだ |
| 光度 (LCD+CTP) | Lv | - そうだ | 500 | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 30,000 | - そうだ | HR | 注記 1 |
注記:
LEDの寿命は,モジュールの明るさが原始の明るさの50%に減少すると定義されます.L についてLEDの寿命は,LEDを操作すると短縮される可能性があります.L について25mA/LED以上である.
R信頼性試験項目
| 違う 違う | 試験項目 | 試験条件 | 注記 |
| 1 | 高温 保存 | +70°C / 96H |
1機能テストはOKだ 欠落した部分 短くて不透明な部分 非表示 異常な表示 液晶漏れは許されない 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +60°C / 96H | |
| 4 | 低気温 動作する | -20°C / 96H | |
| 5 | 高温/湿度貯蔵 | 50°C x 90%RH /96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C (−30分) ~60°C (30分),50サイクル |
製品画像
