| MOQ: | 交渉する |
| 価格: | negotiate |
| 標準パッケージ: | ボール紙 |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000個 |

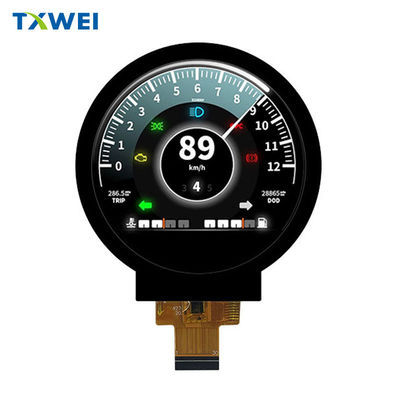

TXW276001B0-GPは2.76インチの円形フルカラーTFTLCDディスプレイで,容量感触フルフィット,解像度480*480,IPSフルアングル高画質ハイライトディスプレイ効果,広域温度 -30+80 作業温度, パーソナライズされたディスプレイ明るさ,FPC構造,タッチとバックライト構造,RGB565/666/888とMIPIインターフェースをサポート
適用する
この製品は,スマート機器,キッチン機器,インストラムディスプレイ,セキュリティアクセス制御,子供の教育,医療機器,自動車のインテリジェント・インターコネクションその他の製品
製品 の 利点
1.IPS全視角 ((80/80/80/80). とても良い視角です.上,テーブル,またはハンドヘルドなどに使用されるものに関係なく,さまざまな種類のアプリケーションに最適です.
2. 背景色,明るさ,見方角,強度など,優れた表示性能
32.76インチ,それは -30 °Cから80 °Cの高温で動作することができます.
4.レジスティブなタッチスクリーンと無しの柔軟性.私たちは顧客のためにカスタマイズされたCTP (容量タッチパネル) を設計することもサポートできます.FPCもカスタマイズできます.
5低コストでLCD業界でも同類のソリューションです
6簡単に設置し,簡単に維持できます.
| 製品: | 2.76インチ 丸い IPS TFT LCD | 決議: | 480×480点 |
|---|---|---|---|
| インターフェース: |
RGB 18 ビット |
動作温度: | -30°C から +80°C |
| 保存温度: | -30°C から +80°C | 見る方向: | すべての視角 (85/85/85/85) |
| タッチスクリーン: | はい | ドライバーIC: |
ST7701S |
| ピン番号: | 40ピンス |
タッチスクリーン構造 |
G+F |
|
タッチドライバーIC: |
CST830 |
タッチインターフェース: |
IIC について |
|
ルメン度: |
550cd/m2 |
準拠性 | CE&FCC&RoHS対応 |
2.76 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー 2.76 インチ丸いTFT LCD モジュール 550 ニット 明るみ 製品図
モジュールの機能説明
| シンボル | LCM 機能 | |
| 1 | LEDA | バックライトのアノード入力端末の電源 |
| 2〜3 | LEDK | バックライト カソード入力端末の電源 |
| 4 | GND | パワーグラウンド |
| 5 | VCI2.8V | LCDの電源 |
| 6 | リセット 2.8V | 信号入力ターミナルをリセット |
| 7〜8 | NC | NC |
| 9 | SDA | 入力/出力信号ピン |
| 10 | SCLK | シリアルクロック信号 |
| 11 | CS | チップ 信号入力ピンを選択 |
| 12 | DCLK | RGB インターフェースの動作のためのドットクロック信号 |
|
13 |
DE | RGBインターフェースの操作のためのデータ有効信号 |
| 14 | VSYNC | VSYNC Vertical (Frame) RGBインターフェイス操作のための入力信号の同期 |
| 15 | HSYNC | RGBインターフェース操作のための水平 (線形) 同期入力信号. |
| 16〜33 | DB0-DB17 | RGBインターフェイスデータバス |
| 34 | GND | パワーグラウンド |
| 35 | CTP_INT | タッチパネル中断出力 |
| 36 | CTP_SDA | タッチパネル I2C データ |
| 37 | CTP_SCL | タッチパネル I2C 時計 |
| 38 | CTP_RST | タッチパネルリセット |
| 39 | CTP_VCI | タッチパネル 電源 2.8~3.3V |
| 40 | GND | パワーグラウンド |
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| TP 動作温度と湿度 (20%~90%RH) | TOPRについて | -20歳 | +70 | °C |
| TP SS貯蔵温度と湿度 (20%~90%RH) | TSTG | -30歳 | +80 | °C |
| 湿度 | RH | - | 90 | % |
バックライトユニットの特徴
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 5.4 | - そうだ | 6.6 | V | - |
| 前向きの電流 | 私はF について | - そうだ | 80 | - | mA | - |
| 光度 (LCD+CTP) | Lv | TBD | - そうだ | cd/m2 | - | |
| LEDの寿命 | N/A | ほら... | 30,000 | - そうだ | HR | 注記 1 |
R信頼性試験項目
| 1 | 高温 保存 | +80°C / 96H |
1機能テストはOKだ 短くて不透明なセグメントの非表示 液晶の漏れは許されません. 2低くない 温度バブル 封印が解け 降る 虹の枠
|
| 2 | 低温 貯蔵 | -30°C / 96H | |
| 3 | ハイテンプ 動作 | +70°C / 96H | |
| 4 | 低気温 動作する | -20°C / 96H | |
| 5 | 高温/湿度貯蔵 | 60°C x 90%RH / 96H | |
| 6 | 熱ショックと冷ショック | 静的状態,−20°C (−30分) ~70°C (30分),10サイクル |
2.76インチ TFT LCD モジュール 550 ニット 明るさ 製品画像
