この商品についてSFTO1190GX-7161AN
7インチのTFTLCDディスプレイには以下のキー仕様があります.
スクリーン サイズ: 7 インチ の 斜面 尺寸 に よっ て,工業用 ディスプレイ,ハンドヘルド デバイス,携帯 機器 を 含め,様々な 用途 に 適し ます.
解像度: 280*1424 の解像度で,ディスプレイは広画面アプリケーションに最適化され,良好な明確性と詳細を提供します.ピクセル密度の観点から現代ディスプレイほど高くないかもしれませんが独特の解像度比は,特定のUIレイアウトやグラフィックに有益である.
明るさ:500ニットの明るさレベルは,ディスプレイが屋外環境を含む様々な照明条件で使用するのに十分な明るさを保証します.この明るさレベルは読みやすさと可視性のために有利です.
HDMIインターフェース:HDMIインターフェイスは,ディスプレイとコントローラ間の高速データ転送を可能にするため,現代のディスプレイでは一般的です.遅延を軽減し,全体的なパフォーマンスを向上させるのに有益です.
このタイプのディスプレイは,サイズ,解像度,明るさ,インターフェースのバランスのとれた仕様のおかげで,幅広い用途に対応できます.特定のプロジェクトのためのディスプレイを選択する際には,これらのパラメータが,意図されたアプリケーションとユーザー要件にどのように一致するか検討することが不可欠です.
| 違う 違う | ポイント | 仕様 | ユニット |
| 1 | パネルのサイズ | 7.0 | インチ |
| 2 | ピクセル数 |
280*1424 |
ピクセル |
| 3 | アクティブ エリア |
33.6 ((H) x 170.88 ((V) |
mm |
| 4 | ピクセルピッチ |
0.1432 ((H) X 0.1432 ((V) x RGB |
mm |
| 5 | 図面の次元 |
38.2 ((W) ×181.47 ((H) ×3.45 ((T) |
mm |
| 6 | 色数 | 16.7M | - |
| 7 | 表示モード | トランスミッションモード,通常は黒色 | - |
| 8 | 見る方向 | 完全表示 | - |
| 9 | 表示形式 | RGB垂直ストライプ | - |
| 10 | 表面処理 | 輝き | - |
| 11 | インターフェース |
HDMI |
- |
| 12 | バックライト | 白いLED | - |
| 13 | 操作温度 | -30~80 | °C |
| 14 | 貯蔵温度 | -30~80 | °C |
| 15 |
電圧 |
5v |
g |
機械図
A について溶性M についてアキシウムRアットリング
| 特徴 | シンボル | ミン | マックス | ユニット |
| LCM 動作温度 | TOPRについて | -20歳 | +70 | °C |
| LCM 貯蔵温度 | TSTG | -30歳 | +80 | °C |
| TP 動作温度と湿度 (20%~90%RH) | TOPRについて | -20歳 | +70 | °C |
| TP SS貯蔵温度と湿度 (20%~90%RH) | TSTG | -30歳 | +80 | °C |
| 湿度 | RH | - そうだ | 90 | % |
バックライトユニットの特徴
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
| 前向きの電圧 | VF について | 14 | - そうだ | 16 | V | - そうだ |
| 前向きの電流 | 私はF について | - そうだ | 80 | - そうだ | mA | - そうだ |
| 光度 (LCD+CTP) | Lv | - そうだ | 450 | - そうだ | cd/m2 | - そうだ |
| LEDの寿命 | N/A | - そうだ | 20,000 | - そうだ | HR | 注記 1 |
モジュールの機能説明
| ピンナンバー | シンボル | LCM機能性 |
| 1 | GND | 地面に |
| 2 | NC | 繋がりがない |
| 3 | LEDA | LEDバックライトのアンード入力用の電源 |
| 4 | LEDA | LEDバックライトのアンード入力用の電源 |
| 5 | NC | 繋がりがない |
| 6 | LEDK | バックライト カソード入力端末の電源 |
| 7 | LEDK | バックライト カソード入力端末の電源 |
| 8 | NC | 繋がりがない |
| 9 | GND | 地面に |
| 10 | NC | 繋がりがない |
| 11 | NC | 繋がりがない |
| 12 | NC | 繋がりがない |
| 13 | NC | 繋がりがない |
| 14 | NC | 繋がりがない |
| 15 | NC | 繋がりがない |
| 16 | NC | 繋がりがない |
| 17 | GND | 地面に |
| 18 | NC | 繋がりがない |
| 19 | GND | 地面に |
| 20 | GND | 地面に |
| 21 | リセット | シグナル入力ピンをリセット |
| 22 | VDD | LCDの電源 |
| 23 | STBYB | 待機モード 通常は高圧で |
| 24 | NC | 繋がりがない |
| 25 | GND | 地面に |
| 26 | D0P | 低電圧差値 0 信号の正極性 |
| 27 | D0N | 低電圧差値データ 0 信号の負極性 |
| 28 | GND | 地面に |
| 29 | D1P | 低電圧差データ1信号の正極性 |
| 30 | D1N | 低電圧差データ1信号の負極性 |
| 31 | GND | 地面に |
| 32 | CLKPについて | 低電圧差点時計信号の正極性 |
| 33 | CLKN | 低電圧差点時計信号の負極性 |
| 34 | GND | 地面に |
| 35 | D2P | 低電圧差データ2信号の正極性 |
| 36 | D2N | 低電圧差データ2信号の負極性 |
| 37 | GND | 地面に |
| 38 | D3P | 低電圧差分データの正極性3シグナル |
| 39 | D3N | 低電圧差分データの負極性3シグナル |
| 40 | GND | 地面に |

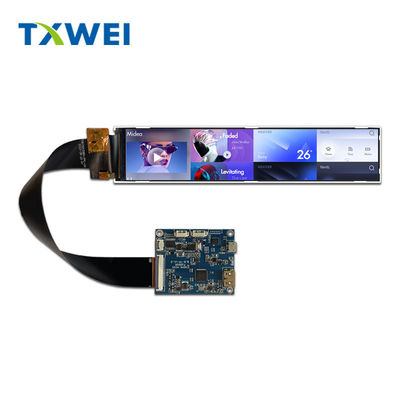

製品画像

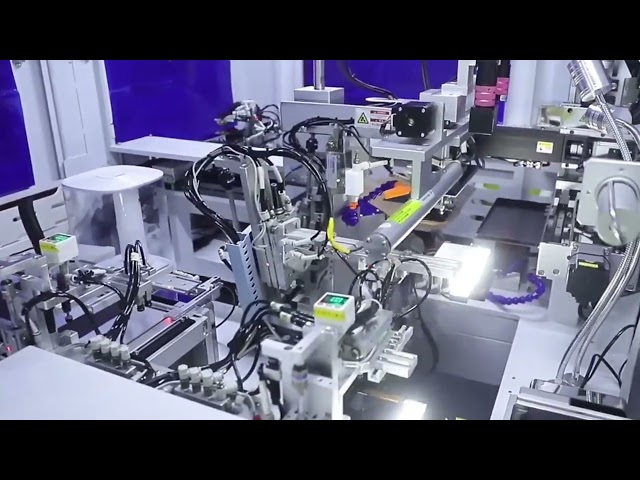

設備と証明書
