| MOQ: | 交渉する |
| 価格: | negotiate |
| 標準パッケージ: | ボール紙 |
| 配達期間: | 16 |
| 支払方法: | L/C TT D/P |
| 供給能力: | 10000個 |

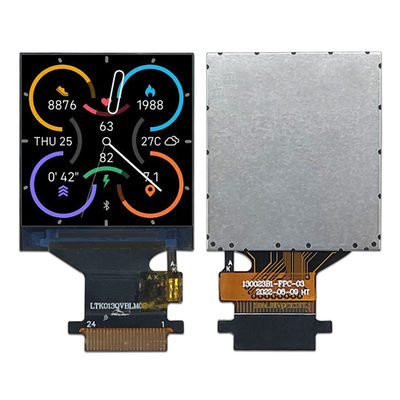

1.3インチ TFT LCD モジュール, 450cd/m2 IPS 65K フルカラー 3.2V ST7789V ドライバーIC
MCUからシリアルチップは,MCUインターフェース信号をシリアル信号に変換し,外部デバイスに接続し,それらとの通信を達成できる多機能チップです.シリアルチップへのMCUは,高速な送信速度の利点があります低電力消費と使いやすさで,コンピュータハードウェア,家電,産業制御などのアプリケーションシナリオで使用できます.
この1.3インチのTFT液晶ディスプレイモジュールは,MCUシリアルコネクタを搭載した12ピンディスプレイである.このTFTディスプレイは,パルスによって直接制御される各ピクセルに半導体スイッチを提供します.だから,各ノードは比較的独立しており,継続的に制御できるので,ディスプレイの応答速度を向上させるだけでなく,正確な制御も可能にします.ディスプレイポイントのサイズは 240 * 240, 2つの表示モード:水平表示と垂直表示.表示方向は調整できます.このモジュールの作業電圧は3.2Vです.ICドライバはST7789です.展示面積は23.4 * 23.4mm; TFT モジュールのサイズ 26.2 * 29.22 * 1.46mm.
特徴
| ポイント | 内容 |
| 部品番号 |
TXW130023B1 |
| LCD サイズ | 1.3インチ (斜面) |
| 表示モード | 通常は黒 |
| 決議 | 240 (H) RGB × 240 (V) |
| ドットピッチ | 0.0975 (H) × 0.0975 (V) mm |
| アクティブエリア | 23.4 ((H) x 23.4 (V) mm |
| モジュールサイズ |
26.2*29.22*146mm |
| 色配列 | RGB 垂直ストライプ |
| インターフェース |
MCU 8 BIT インターフェース |
| ドライブIC | ST7789 |
| 照明度 | 450cd/m2 |
| 見る方向 | 全視線,IPS |
|
バックライトLED |
2 ホワイトLED |
| オペレーティングテンパー | -20°C~+70°C |
| 貯蔵温度 | -30°C~+80°C |
|
Lcm ピン n カウント |
12ピン |
輪郭図
|
特徴
|
シンボル
|
ミン
|
タイプする
|
マックス
|
ユニット |
注記
|
|
供給電圧 (DC/DC)
|
VDD
|
2.5
|
2.8
|
3.3
|
V | |
|
TFTゲート ON ストレージ
|
VGH
|
12
|
- そうだ |
18
|
V
|
*1,*2
|
|
TFTゲートOFF電圧
|
VGL
|
-10 | - そうだ | -7 | V |
*1,*2
|
|
TFT 共通電圧
|
Vコム
|
-2 | - そうだ | 5 | V |
*3
|
|
特徴
|
シンボル
|
ミン
|
タイプ
|
マックス
|
ユニット
|
注記
|
|
前向きの電圧
|
VF について
|
5.6
|
- そうだ
|
6.4
|
V
|
- そうだ |
|
前向きの電流
|
私はF について
|
- そうだ
|
40
|
- そうだ
|
mA
|
- そうだ |
|
光度 (LCD付き)
|
Lv
|
- そうだ
|
700
|
- そうだ
|
cd/m2
|
- そうだ |
|
LEDの寿命
|
N/A
|
- そうだ
|
30,000
|
- そうだ
|
HR
|
注記 1
|
信頼性テスト|
違う 違う
|
試験項目
|
試験条件
|
注記
|
| 1 |
高温 保存
|
+70°C / 96H
|
1機能テストはOKだ
欠落したセグメント
曖昧な部分
非表示,異常表示
そして液晶の漏れ
許されない
2低くない
温度バブル,終了シール
ローズ・アンド・フォール 虹の枠
|
| 2 |
低温 貯蔵
|
-30°C / 96H
|
|
| 3 |
ハイテンプ 動作
|
+60°C / 96H
|
|
| 4 |
低気温 動作する
|
-20°C / 96H
|
|
| 5 |
高温
/ 湿度貯蔵
|
50°C x 90%RH / 96H
|
|
| 6 |
熱ショックと冷ショック
|
静的状態,-30歳°C30分)60歳°C
(30分について)50サイクル
|
施設と認定
結論として Square TFT ディスプレイ, Square LCD ディスプレイとしても知られるのは,様々なアプリケーションやシナリオに適した汎用的で高性能な製品です.先進的な機能最高級のディスプレイを探している企業や個人にとって人気の選択肢ですTXWEI の Square TFT ディスプレイを選択して,ディスプレイ技術の未来を体験してください..
